Z5353, E12 Querbügel

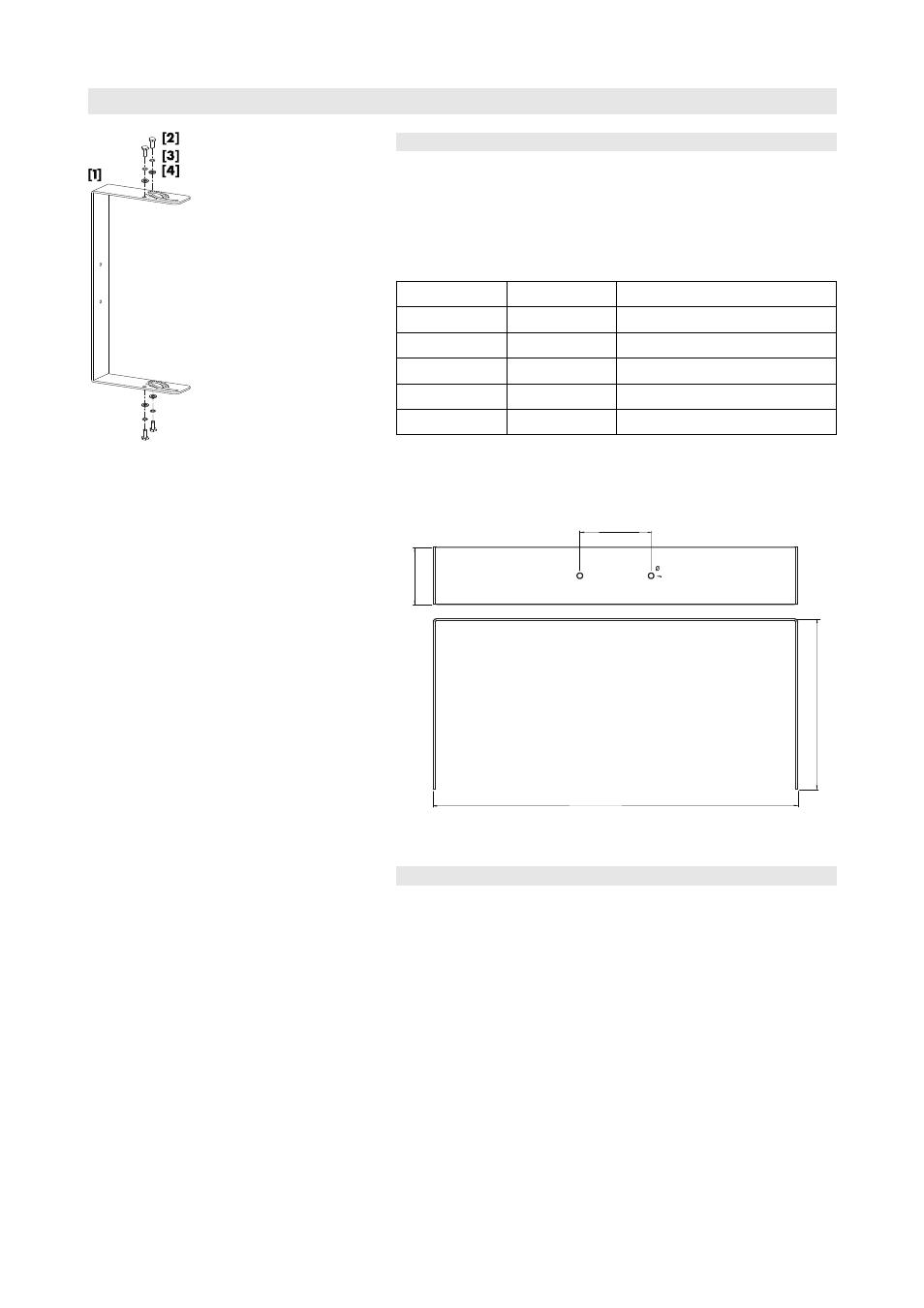

Fig. 1: Z5353, E12 Querbügel
1. Produktbeschreibung und Lieferumfang
Der Z5353, E12 Querbügel ermöglicht die Montage von E12/E12-D
Lautsprechern mit einer variablen vertikalen bzw. horizontalen
Ausrichtung des Lautsprechers.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5353 E12 Querbügel [1]
4 Sechskantschraube, M10 x 25 [2]
4 Federscheibe M10 [3]
4 U-Scheibe 10.5 [4]
1 D2977.INT Montageanleitung
Eigengewicht und Bemaßung
Gewicht.............................................................................................................................4 kg
115 [4.5"] 115 [4.5"]
9 [0.35"] 9 [0.35"]
27
5 [1
0.
8"]
600 [23.6"]
92
[3
.2
"]
Fig. 2: Abmessungen in mm [Zoll]
2. Bestimmungsgemäßer Einsatz
Der Z5353, E12 Querbügel darf ausschließlich zusammen mit den d&b
E-Serie Lautsprechern E12/E12-D gemäß der in dieser Anleitung
beschriebenen Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwendungs-
zweck ausgelegt sind.
Der Querbügel kann auf folgende Arten montiert werden:
– Horizontale bzw. vertikale Direktmontage an Decke oder
Wand.
– Horizontal geflogen am Z5010 TV-Zapfen mit Befestigungs-
platte. Zusammen mit der Z5012 Rohrkralle ermöglicht dies die
horizontale Befestigung an Rohren von 32 mm bis 50 mm
Durchmesser.
Z5353 Montageanleitung (1.0 DE) Seite 3 von 6
