3.

Sicherheit

Allgemeine Sicherheit

Überprüfen Sie den Querbügel vor dem Einsatz. Bestehen auch nur
geringste Zweifel an der Funktion und Sicherheit des Querbügels, darf
dieser nicht eingesetzt werden. Beachten Sie hierzu das Kapitel 6. Pflege
und Wartung auf Seite 5.

Belastbarkeit

Der Querbügel ist für eine Nennlast von 16 kg (BGV C1) ausgelegt,
was dem Gewicht eines E12 bzw. E12-D Lautsprechers entspricht.

4.

Montagevarianten und Winkelbereiche

(a)

(b)

(c)

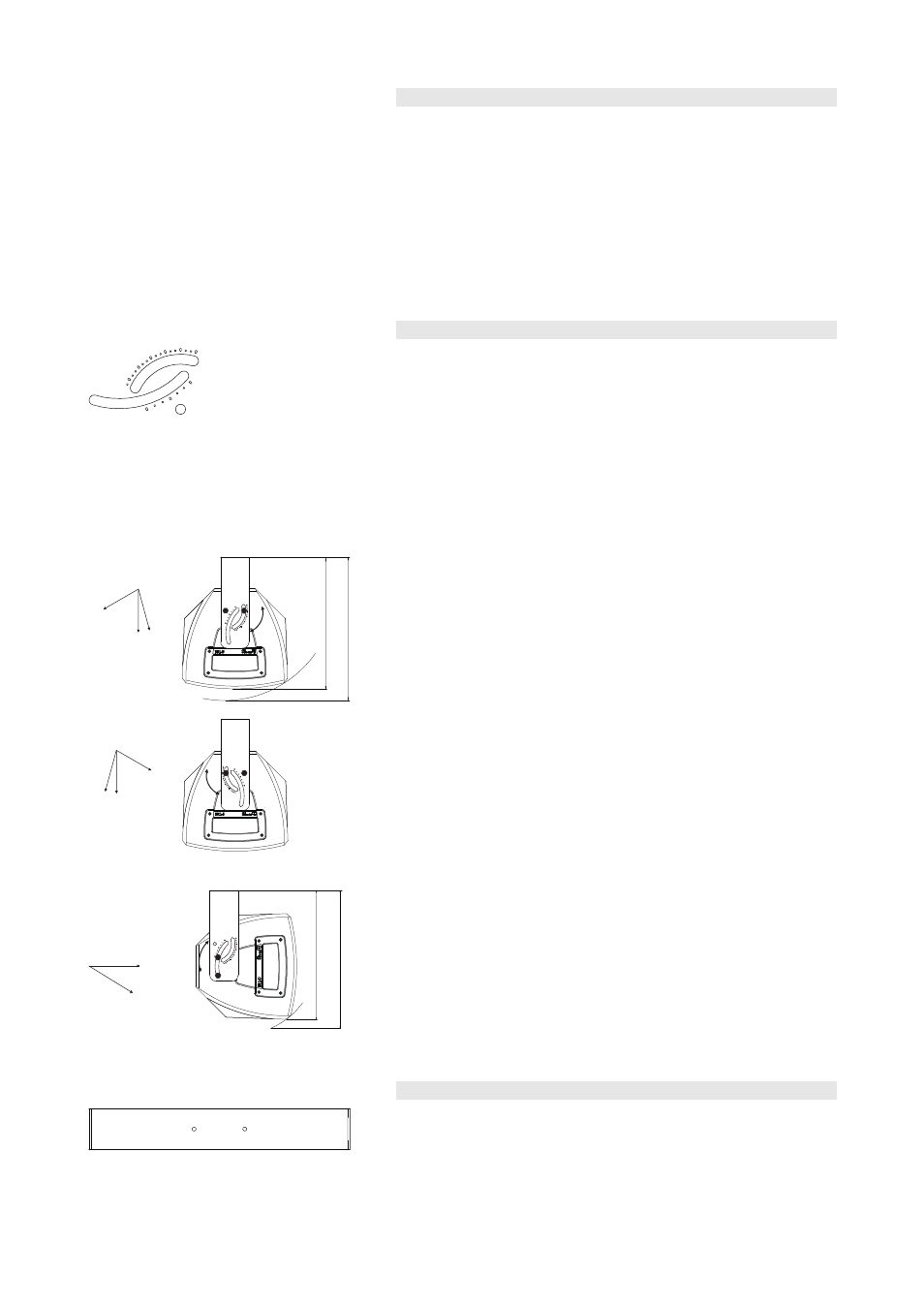

Fig. 3: Langlöcher und Bohrung im
Seitenschenkel

65°

15°

46

1

[21"]

414

[16

"]

65°

15°

Fig. 4: Variante 1

30°

440

[17"]

402 [16"]

Fig. 5: Variante 2

In den Seitenschenkeln (Fig. 3) befinden sich jeweils zwei
kreisbogenförmige Langlöcher (a, b) mit 12 mm Breite und eine 12 mm
Bohrung (c). Die Winkelmarkierungen an den Langlöchern sind in 5°-
Schritten unterteilt. Zusätzlich ist die Schrittweite für 15° durch eine
größere Markierung gekennzeichnet. Das Langloch (a) weist einen
Winkelbereich von 80° und das Langloch (b) einen Winkelbereich von
30° auf.

In Verbindung mit den M10 Gewindeeinsätzen an der Ober- und
Unterseite des Lautsprechers, kann die Montage des Bügels auf
unterschiedliche Weise und für verschiedene Winkelbereiche erfolgen.

Variante 1:
Eine Schraube in der 12 mm Bohrung (c) und die zweite Schraube in
Langloch (a) bestimmt die Ausrichtung des Lautsprechers für einen
Winkelbereich von 80° (65° bzw. 15° bezogen auf die Hauptachse des
Lautsprechers (0°) - Fig. 4). Der eingestellte Winkel kann an der im
Langloch befindlichen Schraube, bezogen auf die Schraubenmitte,
abgelesen werden.

Variante 2:
Beide Schrauben in Langloch (b) bestimmen die Ausrichtung des
Lautsprechers für einen Winkelbereich von 0° bis 30° (Fig. 5). Der
eingestellte Winkel kann an der entlang der Skala befindlichen
Schraube, bezogen auf die Schraubenmitte, abgelesen werden.

5.

Montage

Fig. 6: Bohrungen in der Querstrebe

Decken- bzw. Wandmontage des Querbügels

Über die beiden 9 mm Bohrungen in der Mitte der Querstrebe kann der
Bügel direkt an Decken oder Wänden montiert werden.

Z5353 Montageanleitung

(1.0 DE)
