Montage am Lautsprecher

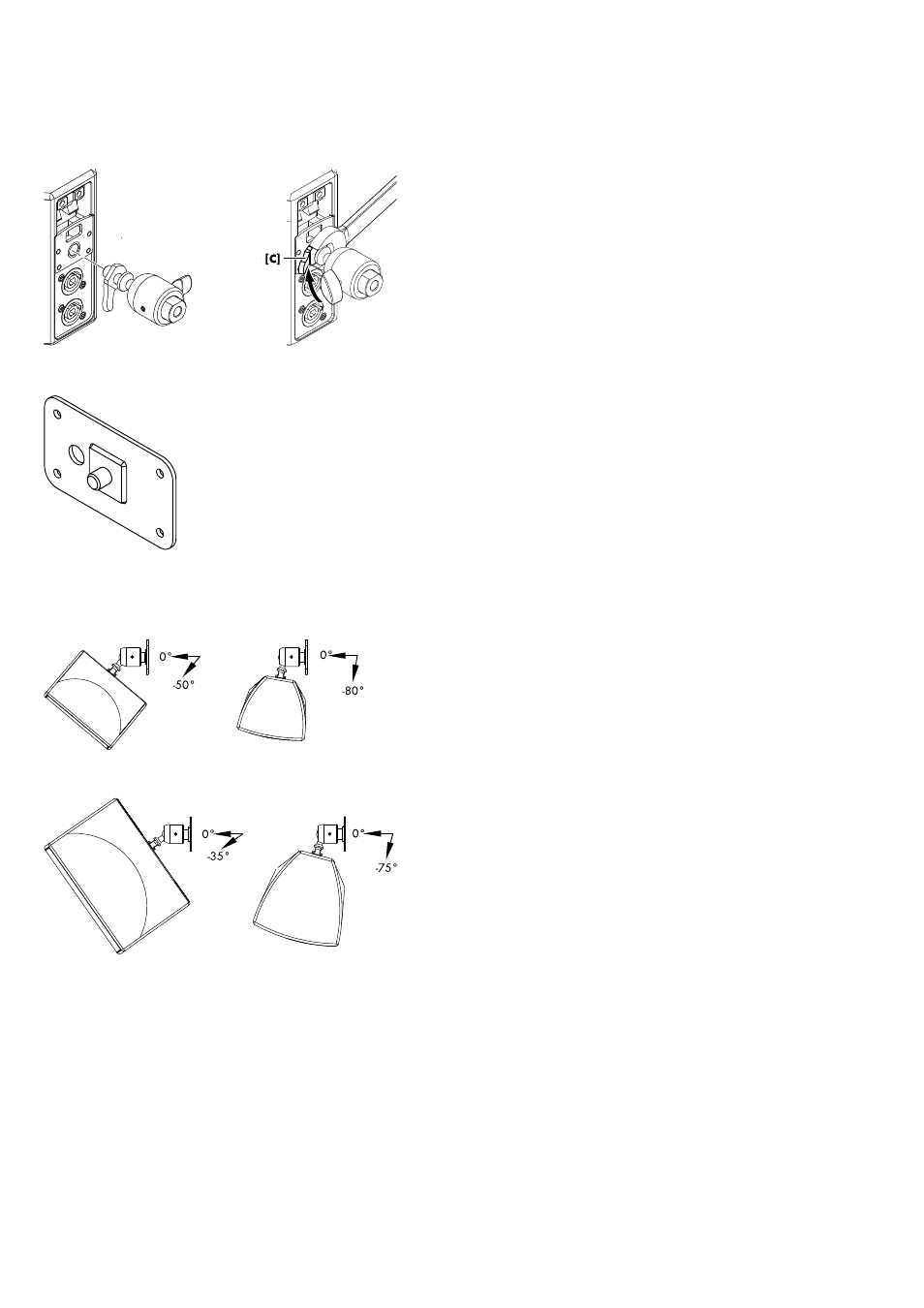

1. Drehen Sie den Adapter in den M10 Gewindeeinsatz an der
Rückseite des Lautsprechers.
2. Fixieren Sie den Adapter mithilfe der Kontervorrichtung
[C].
Alternativ kann ein Gabelschlüssel (SW: 17) zum Festziehen
verwendet werden.
1.4. Z5038 M10 Montageplatte
Zur Montage der E4 oder E5 Lautsprecher an Decken, Wänden
oder sonstigen Oberflächen kann die Z5038 M10 Montageplatte
eingesetzt werden.
Hinweis: Montage und Bedienung dieser Zubehörteile ent-
nehmen Sie bitte den jeweiligen Montageanleitungen.
Werden Lautsprecher an Wände montiert, ist sowohl die horizon-
tale als auch die vertikale Montage möglich. Bei Deckenmontage
müssen die Lautsprecher horizontal montiert werden.
Folgende Winkeleinstellungen für die vertikale bzw. horizontale
Montage sind dabei möglich.
E4 Lautsprecher
Für den E4 Lautsprecher können die Winkel von 0° bis –50° (ver-
tikale Montage) oder von 0° bis –80° (horizontale Montage) ein-
gestellt werden.
E5 Lautsprecher
Für den E5 Lautsprecher können die Winkel von 0° bis –35° (ver-
tikale Montage) oder von 0° bis –75° (horizontale Montage) ein-
gestellt werden.
