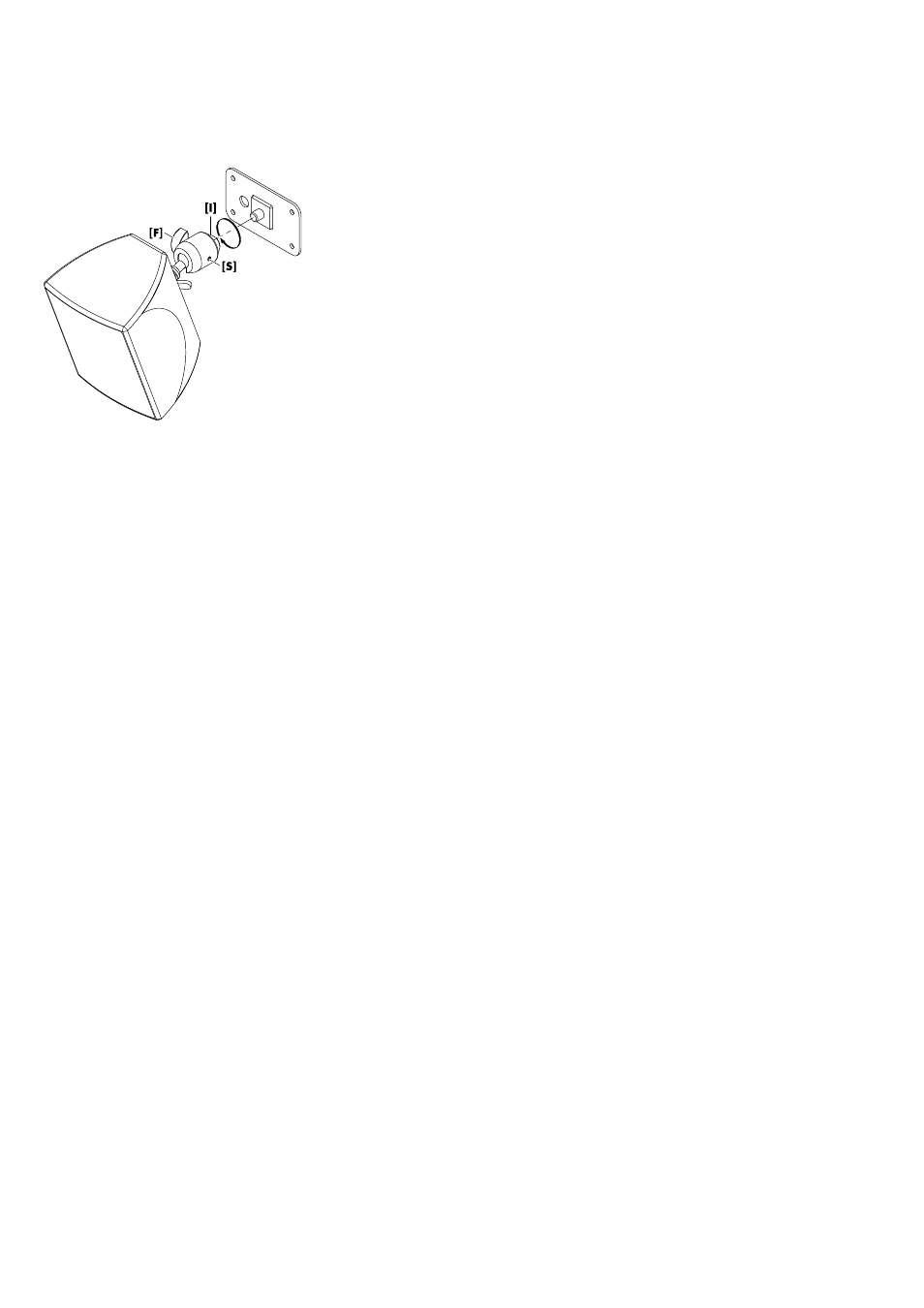

Montage des Lautsprechers an die Montageplatte
Um den Lautsprecher an die Montageplatte zu montieren, gehen
Sie wie folgt vor:
1. Lösen Sie die Befestigungsschaube
[F] und die Maden-
schraube
[S], um den M10 Gewindeeinsatz [I] vom Kugelge-
lenk zu lösen.
2. Setzen Sie das Kugelgelenk an und verschrauben Sie den
Gewindeeinsatz auf der Montageplatte.
3. Ziehen Sie den M10 Gewindeeinsatz mit dem Gabelschlüssel
(SW: 17) fest.
4. Stellen Sie den gewünschten Winkel des Lautsprechers ein und
justieren Sie die Madenschraube
[S].
5. Ziehen Sie die Befestigungsschraube
[F] wieder fest.
d&b Z5356 E4/E5 Kugelgelenkadapter , Montageanleitung (1.2 DE)
6
