2. Bestimmungsgemäßer Einsatz
Der Z5372 T Querbügel darf ausschließlich zusammen mit d&b T10
Lautsprechern gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch sach-
kundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwendungs-
zweck ausgelegt sind.
Der T Querbügel ermöglicht die Montage von T10 Lautsprechern mit
einer variablen vertikalen bzw. horizontalen Ausrichtung des Laut-
sprechers. Hierzu sind zwei zentrale 9 mm Bohrungen im d&b
Rastermaß von 115 mm sowie zwei außen liegende 6 mm Bohrungen in
der Querstrebe des Bügels angebracht.
Der Querbügel kann auf folgende Arten montiert werden:
– Horizontale bzw. vertikale Direktmontage an Decken oder
Wänden.
– Mit folgendem d&b Montagezubehör horizontal geflogen an
Rohren oder Traversen mit einem Rohrdurchmesser von
30 mm bis 50 mm (2“):
- Z5010, TV-Zapfen mit Befestigungsplatte
- Z5012, Rohrkralle für TV-Zapfen
HINWEIS: Beachten Sie die in den jeweiligen Montageanleitungen
ausgewiesene maximale Belastbarkeit des zusätzlichen
Montagezubehörs.
3. Sicherheit
Allgemeine Sicherheit
Überprüfen Sie den Querbügel vor dem Einsatz. Bestehen auch nur
geringste Zweifel an der Funktion und Sicherheit des Querbügels, darf
dieser nicht eingesetzt werden. Beachten Sie hierzu das Kapitel 6. Pflege
und Wartung auf Seite 6.
Belastbarkeit
Der Querbügel ist für eine Nennlast von 11 kg (BGV C1) ausgelegt,
was dem Gewicht eines T10 Lautsprechers entspricht.

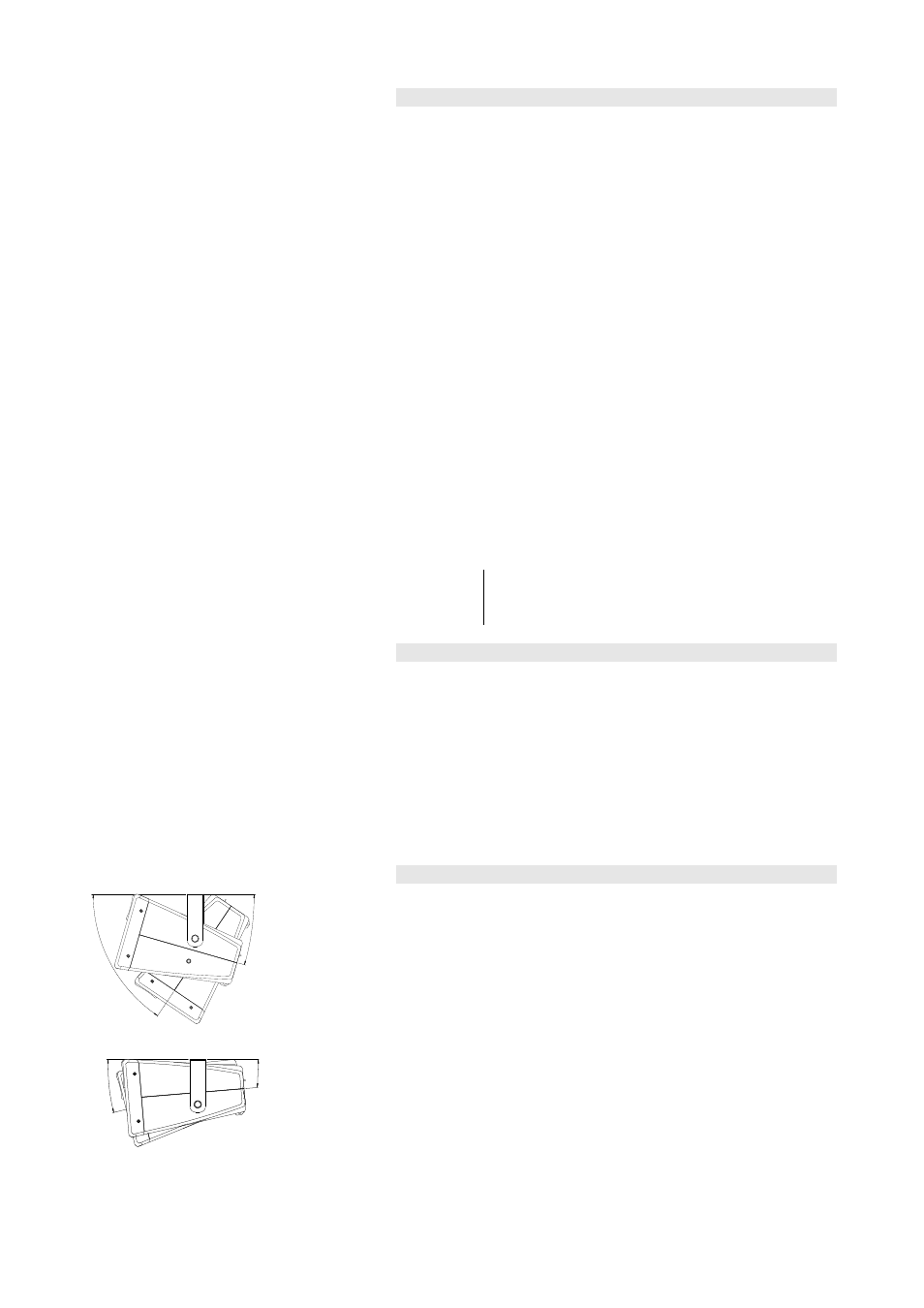

4. Montagevarianten und Winkelbereiche
56°
16°
Fig. 3: Variante 1
5°
14°
Fig. 4: Variante 2
Der Querbügel kann über die beiden M10 Gewindeeinsätze auf der
Ober- und Unterseite des Lautsprechers auf zwei verschiedene Arten
montiert werden:
Variante 1 - Fig. 3:
Die Verwendung der oberen Gewindeeinsätze ermöglicht die vertikale
Ausrichtung des Lautsprechers für einen Winkelbereich von 72° (+16°
bis –56°).
Variante 2 - Fig. 4:
Die Verwendung der unteren Gewindeeinsätze ermöglicht die Montage
des Lautsprechers z.B. bei geringer Raumhöhe für einen Winkelbereich
von 9° (–5° bis –14°).
Z5372 Montageanleitung (1.0 DE) Seite 4 von 8
