5. Montage

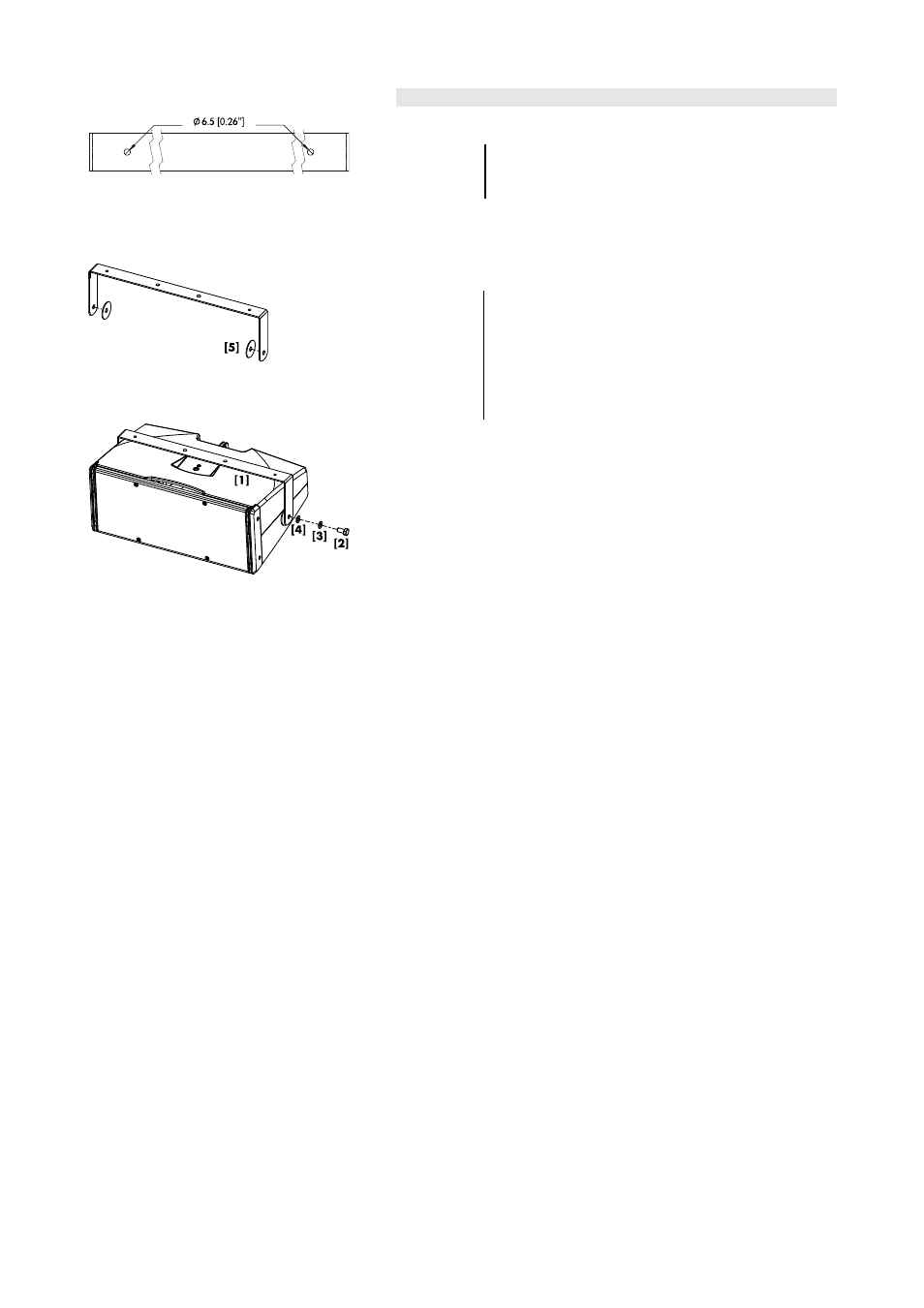

Fig. 5: Bohrungen in der Querstrebe
Decken- bzw. Wandmontage des Querbügels
HINWEIS: Verwenden Sie nur Montagematerial (Schrauben und
Dübel), das für die vorgesehene Anwendung geeignet
ist.
Über die beiden 6.5-mm-Bohrungen in der Mitte der Querstrebe kann
der Bügel direkt an Decken oder Wänden montiert werden.
Fig. 6: Einlegen der Gummischeiben
Montage am Lautsprecher
HINWEIS: Verwenden Sie nur die im Lieferumfang enthaltenen
und somit spezifizierten Schrauben [2] und verwenden
Sie immer die Federscheiben [3] und U-Scheiben [4] als
Sicherung gegen Lösen der Schrauben.
Achten Sie darauf, an beiden Seiten zwischen das
Gehäuse und den Bügel die beiden Gummischeiben [5]
einzulegen.
Benötigtes Werkzeug: Gabel- oder Ringschlüssel SW17.
1. Setzen Sie den Lautsprecher in den vorbereiteten Bügel ein.
2. Verschrauben Sie den Bügel am Lautsprecher.
3. Richten Sie den Lautsprecher aus, bevor Sie die Schrauben
endgültig festziehen.
