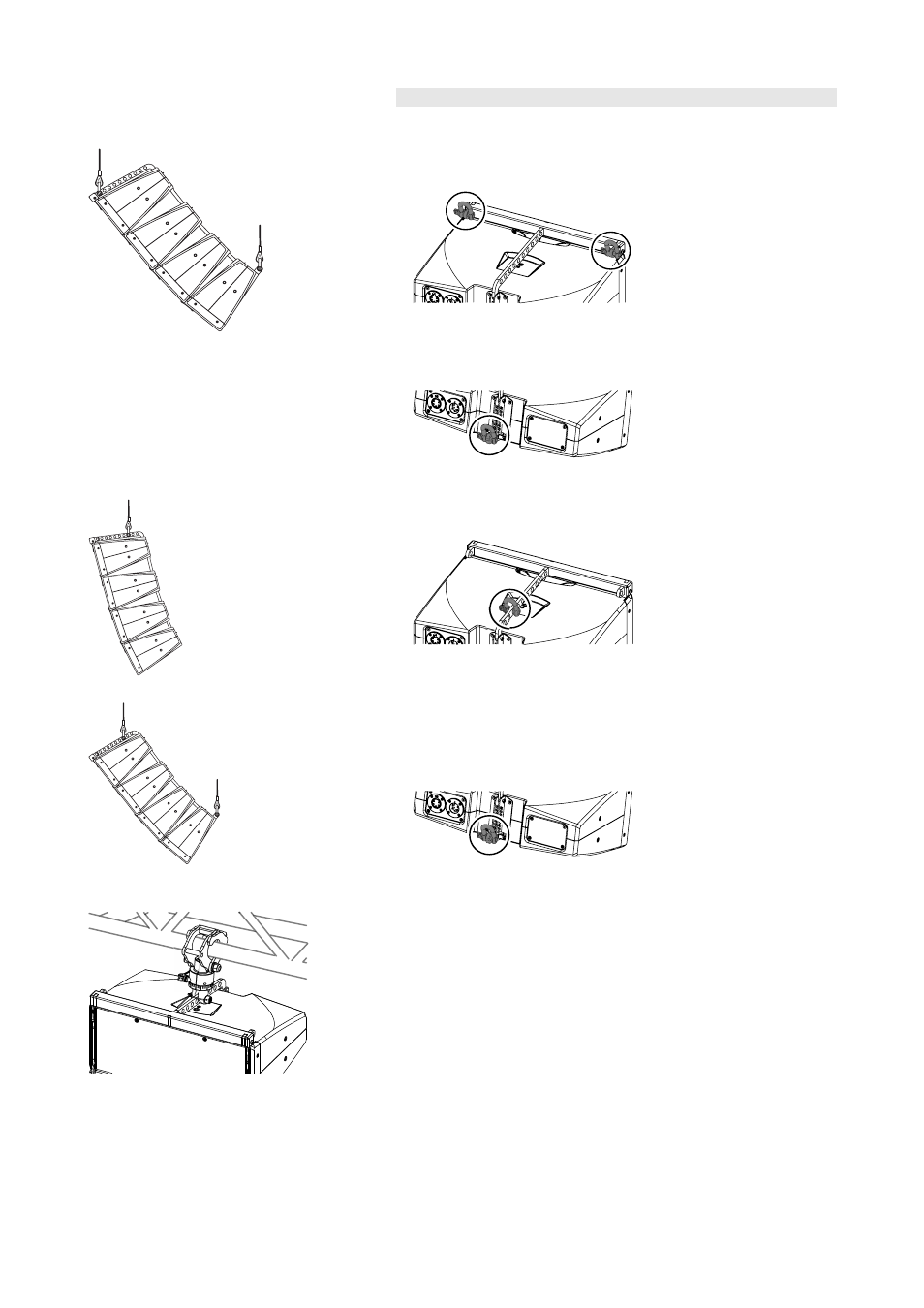

3. Aufhängung des Flugadapters/Arrays
Zweipunktaufhängung und vertikale Neigung
- Für eine Zweipunktaufhängung befestigen Sie die Anschlagmittel an
den beiden äußeren Ösen auf der Vorderseite des Flugadapters.
- Zur Einstellung der vertikalen Gesamtneigung des Arrays montieren
Sie zusätzlich die Abspannöse am untersten Lautsprecher des Arrays.
Beachten Sie hierzu das Folgekapitel 4. Aufbau, Schritt 5. Montieren
Sie die Abspannöse am untersten Lautsprecher auf Seite 7.
Einpunktaufhängung und vertikale Neigung
- Für eine Einpunktaufhängung befestigen Sie das Anschlagmittel an
der Längsstrebe des Flugadapters.
Die gewählte Lochposition bestimmt dabei die vertikale Gesamt-
neigung des Arrays durch dessen Gesamtschwerpunkt.
- Benötigen Sie mehr vertikale Gesamtneigung, als dies über den
Gesamtschwerpunkt erreicht werden kann, montieren Sie zusätzlich
die Abspannöse am untersten Lautsprecher des Arrays. Beachten Sie
hierzu das Folgekapitel 4. Aufbau, Schritt 5. Montieren Sie die
Abspannöse am untersten Lautsprecher auf Seite 7.
Einpunktaufhängung mit der d&b Z5147 Rota Clamp
Alternativ kann die d&b Z5147 Rota Clamp zur Einpunktaufhängung
verwendet werden. Damit kann das Array direkt an Rohren oder
Traversen mit einem Rohrdurchmesser von bis zu 51 mm (2") befestigt
werden.
Für weitere Informationen und den bestimmungsgemäßen Gebrauch
der d&b Z5147 Rota Clamp beachten Sie bitte die entsprechende
Montageanleitung.
