d&b Z5374 Ti Flyingadapter - Handbuch (Seite 7)

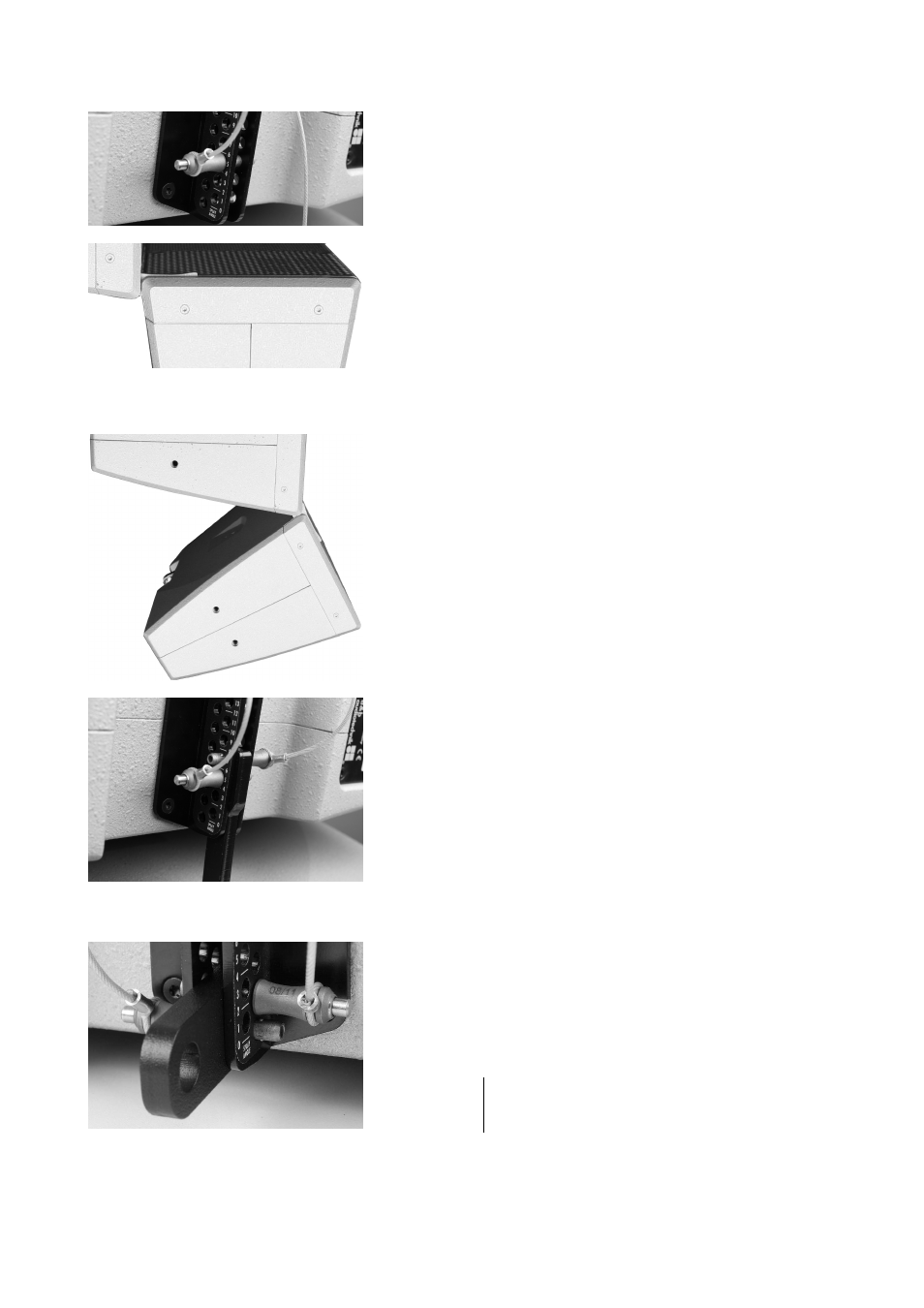

4. Montieren Sie den nächsten Lautsprecher
- Heben Sie den Flugadapter auf Arbeitshöhe an, um den nächsten
Lautsprecher zu montieren.
- Wählen Sie den gewünschten Öffnungswinkel am hinteren
Riggingstrang des oberen Lautsprechers.
- Schieben Sie die Front Links (Haken) bis zu deren Stopp-Position
heraus.
- Lösen Sie die beiden Locking Pins am hinteren Riggingstrang und
klappen Sie den Splay Link heraus.
- Halten Sie den Lautsprecher in einem Winkel von 90° zum oberen
Lautsprecher.
- Haken Sie die Front Links in die Aufnahmen auf der Vorderseite des
oberen Lautsprechers ein.
- Senken Sie den Lautsprecher langsam ab und achten Sie darauf,
dass die Haken korrekt in den Befestigungsbolzen am oberen Laut-
sprecher sitzen.
- Heben Sie die Rückseite des Lautsprechers an.
- Haken Sie den Splay Link in den vorgewählten Locking Pin am
oberen Lautsprecher ein.
- Setzen Sie den zweiten Locking Pin (Sicherungspin) ein, um den Splay
Link des Lautsprechers zu sichern.
Montieren Sie alle weiteren Lautsprecher in gleicher Weise, bis das
Array vollständig aufgebaut ist.
5. Montieren Sie die Abspannöse am untersten Laut-
sprecher
Entsprechend der gewählten Aufhängung und vertikalen Ausrichtung
des Arrays muss die Abspannöse am hinteren Riggingstrang des
untersten Lautsprechers montiert werden.
- Setzen Sie die Abspannöse in den Riggingstrang ein.
- Setzen Sie die beiden Locking Pins in die hintere Lochreihe in die
0°und 2°-Position ein.
Hinweis: Wird die Abspannöse nicht benötigt, können die beiden
Locking Pins in den verbleibenden Bohrungen am
hinteren Riggingstrang geparkt werden.
Z5374 Rigginghandbuch (1.0 DE) Page 7 of 10
