2.1. Aufhängungsoptionen

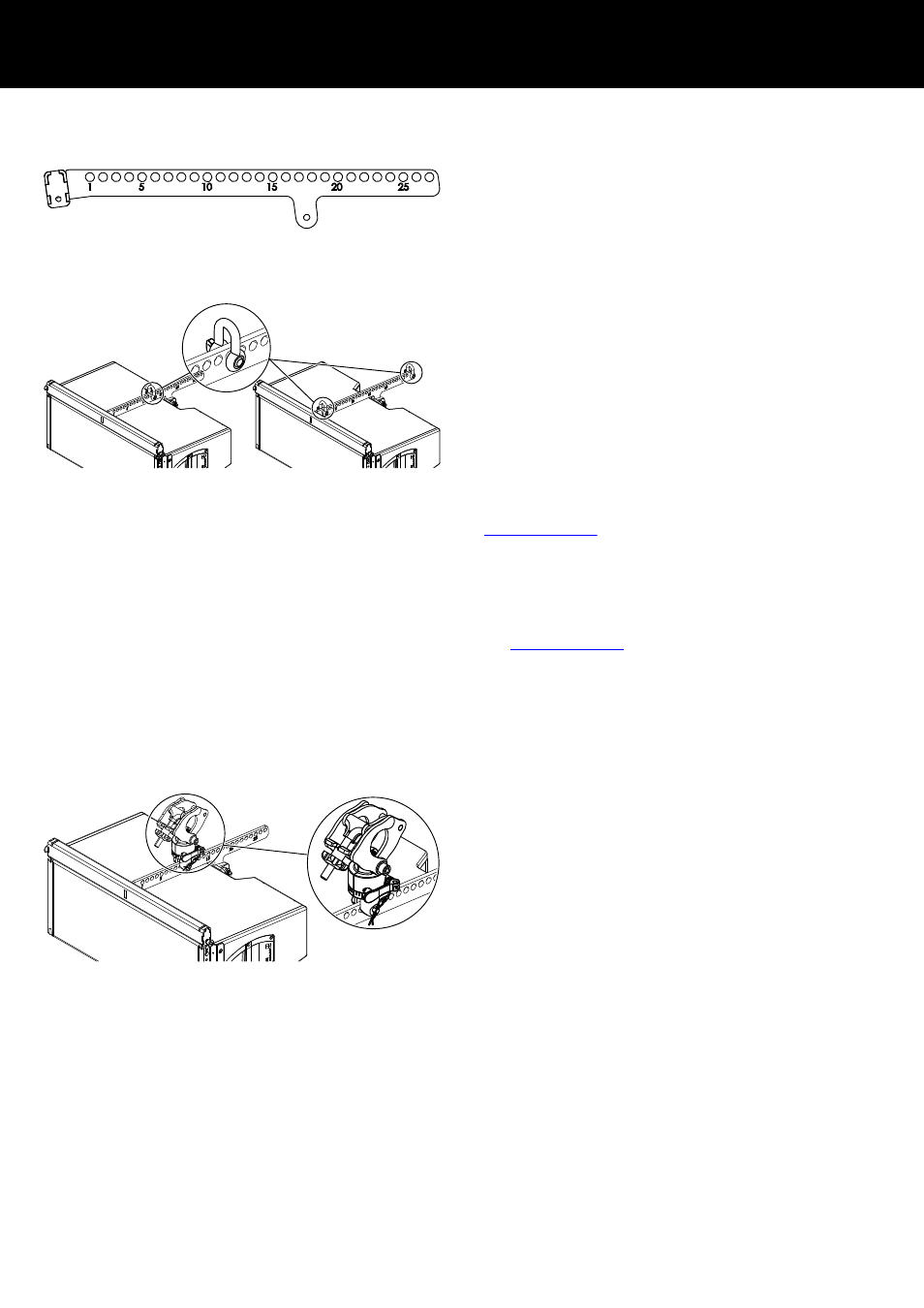

Die Mittelschiene des Flugadapters ist mit insgesamt 27 Bohrungen
(Lochpositionen) ausgestattet, die zur Aufhängung des Arrays und
zur Einstellung verschiedener Neigungswinkel dienen.
Zur besseren Orientierung sind die Bohrungen in einer Schrittweite
von fünf durchnummeriert.
Einpunkt- oder Zweipunktaufhängung
Die Aufhängung des Arrays erfolgt mit einem oder zwei E6507 1t
Schäkeln sowie entsprechenden Hebevorrichtungen bzw. Stahl‐
seilen.
Bei Zweipunktaufhängung wird die vertikale Ausrichtung (Gesamt‐
neigung) des Arrays über die entsprechenden Hebevorrichtungen
eingestellt.
Bei Einpunktaufhängung wird die Gesamtneigung des Arrays
durch die Wahl einer bestimmten Lochposition auf dem Lochindex
der Mittelschiene bestimmt.
Die geeignete Lochposition wird vorab mit der Planungssoftware
d&b ArrayCalc ermittelt. ArrayCalc steht im Internet unter
www.dbaudio.com
zum Download zur Verfügung.
Hinweis: Eine ausführliche Beschreibung über die Verwen‐
dung und Bedienung von ArrayCalc findet sich in der techni‐
schen Informationsschrift "TI 385 d&b Line Array Design,
ArrayCalc" die zusammen mit der ArrayCalc Software ausge‐
liefert wird. Zudem steht die TI im Internet unter
www.dbaudio.com
zum Download zur Verfügung.
In ArrayCalc werden auf der «Rigging-Plot»-Seite unter «Main» im
Abschnitt Þ «Pickpoints and load» (letzter Eintrag) der vorderste
Hängepunkt und der genaue Abstand in cm/Zoll angezeigt,
vorausgesetzt das entsprechende Array wurde auf dieser Seite
ausgewählt.
Z5147 Rota Clamp (optional)
Alternativ kann für die Einpunktaufhängung und Ausrichtung eines
Arrays auch die d&b Z5147 Rota Clamp verwendet werden. Die
Rota Clamp ermöglicht die Befestigung der Last an Rohren und
Traversen mit einem Rohrdurchmesser von bis zu 51 mm.
Montage
Setzen Sie die Rota Clamp entsprechend der in ArrayCalc ermit‐
telten Lochposition in der Mittelschiene ein.
Hinweis: Bitte beachten Sie die mit der Rota Clamp ausge‐
lieferte Montageanleitung.
