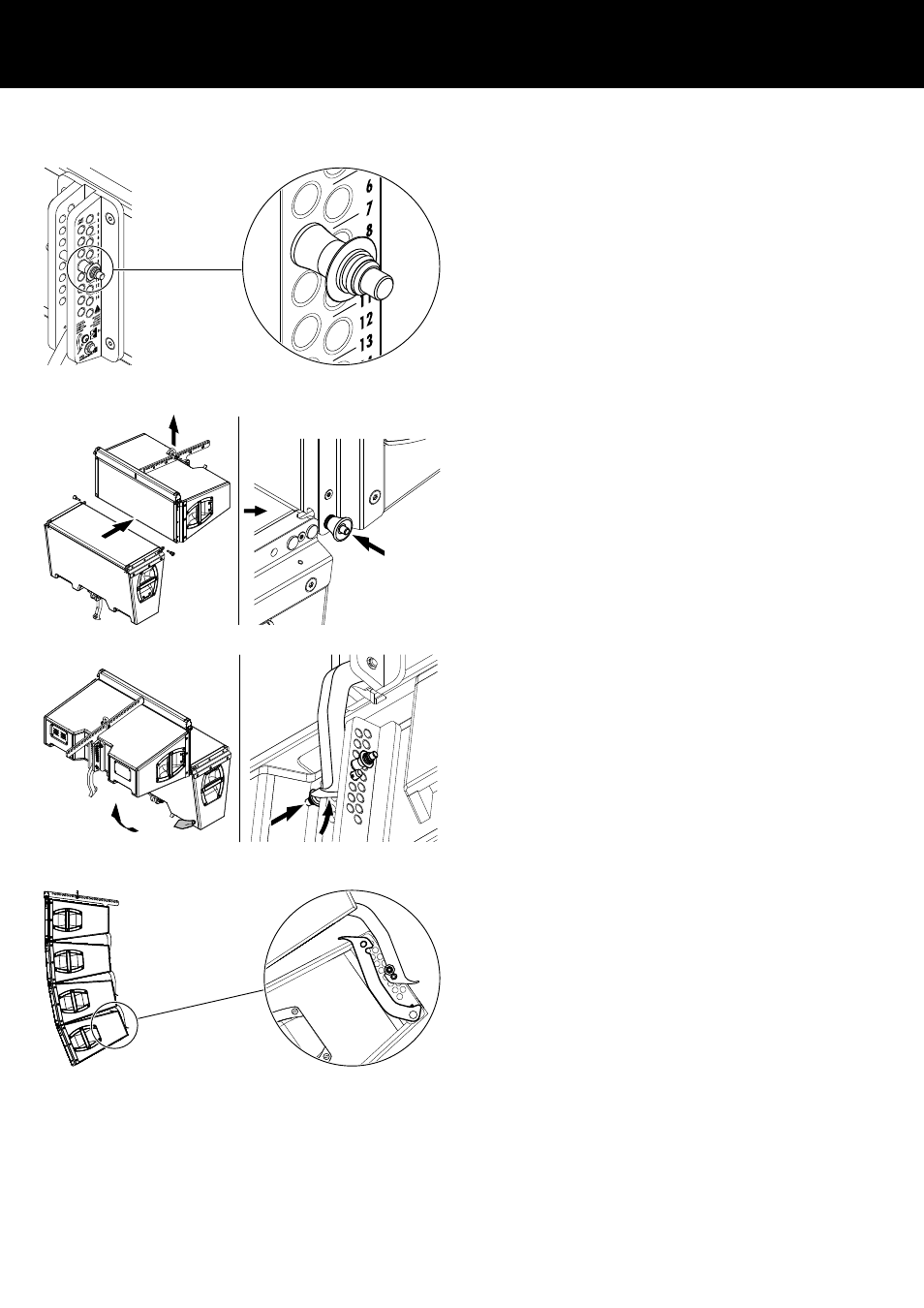

4. Öffnungswinkel einstellen
Die Öffnungswinkel zwischen benachbarten Lautsprechern werden
am rückwärtigen Riggingstrang der Lautsprecher eingestellt und
können in einem Bereich von 0° bis 14° in 1°-Schritten festgelegt
werden.
Þ Stellen Sie den Öffnungswinkel gemäß Ihrer ArrayCalc Simu‐
lation ein und arretieren Sie einen Locking Pin in der ent‐
sprechenden Bohrung.
5. Nächsten Lautsprecher befestigen
1. Hängen Sie den Aufbau gemäß der gewünschten Aufängeart
auf.
2. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an.
3. Setzen Sie den vorbereiteten Lautsprecher an, sodass die Front
Links in die entsprechenden Aufnahmen auf der Vorderseite
des oberen Lautsprechers eingeführt sind.
4. Setzen Sie die Locking Pins für die Front Links des Lautspre‐
chers auf beiden Seiten ein und verriegeln Sie diese.
5. Heben Sie den unteren Lautsprecher an, bis der Splay Link des
oberen Lautsprechers vollständig in den voreingestellten
Locking Pin eingehakt ist.
6. Lassen Sie den Lautsprecher wieder los und arretieren Sie den
Splay Link mit dem zweiten Locking Pin (Sicherungspin).
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
6. Splay Link des letzten Lautsprechers
Der Splay Link des letzten Lautsprechers kann in seiner Parkposi‐
tion arretiert werden.
Hinweis: In diesem Fall können für den untersten Lautspre‐
cher die folgenden Öffnungswinkel eingestellt werden: 3°, 5°
und 7° bis 14°.
7. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär‐
kerkanälen.
