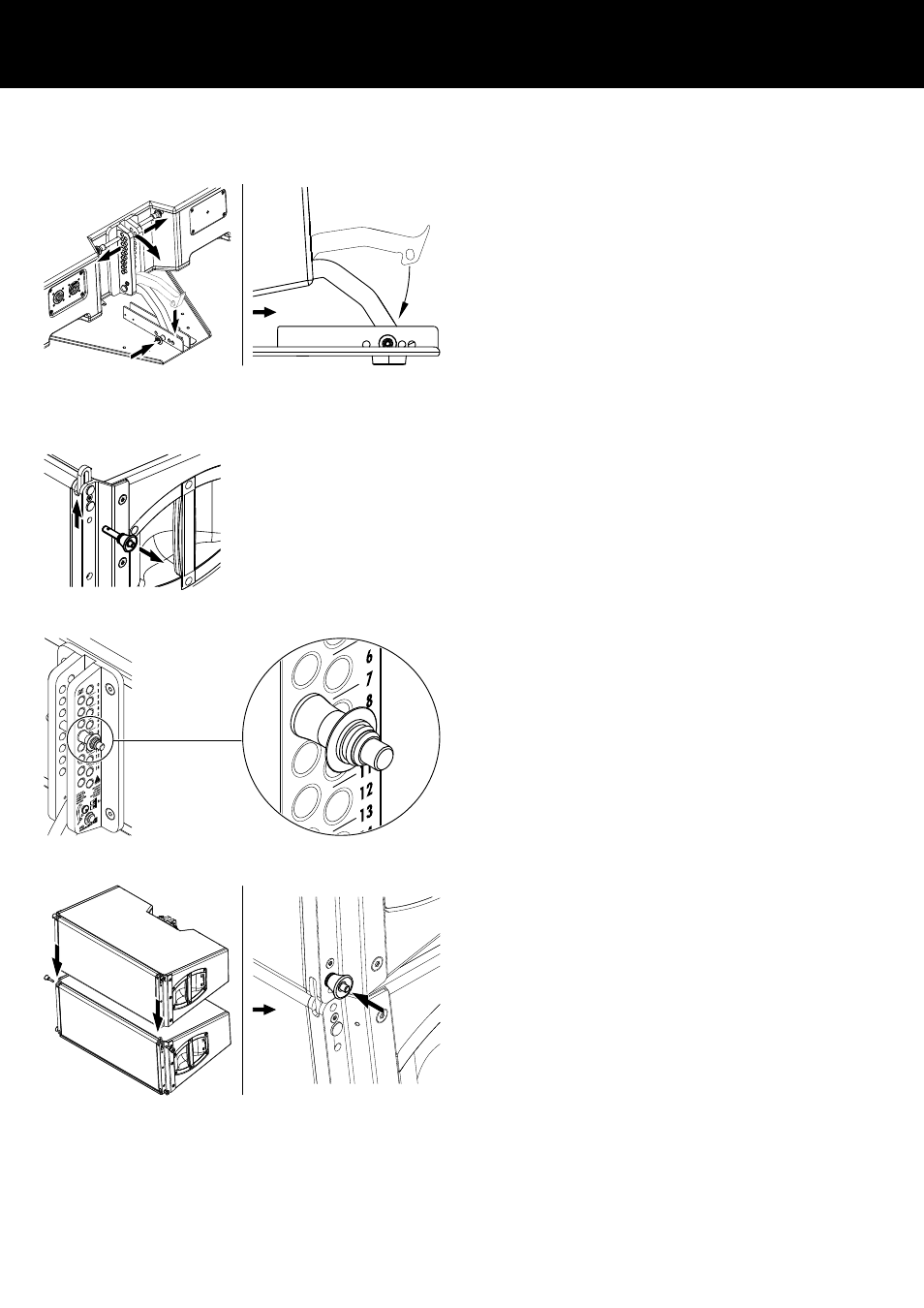

2. Vertikalen Neigungswinkel des ersten Lautspre‐
chers einstellen
Der Neigungswinkel des ersten Lautsprechers kann auf –7°,
–3,5°, 0° oder +3,5° eingestellt werden.
1. Lösen Sie auf der Rückseite beide Locking Pins, die den Splay
Link des Lautsprechers in seiner Parkposition halten.
2. Klappen Sie den Splay Link in die Führung der Grundplatte
und bringen Sie die Bohrung am Splay Link mit der
gewünschten Lochposition der Grundplatte zur Deckung.
3. Arretieren Sie den Winkel des Lautsprechers mit einem Locking
Pin der Grundplatte.
3. Weitere Lautsprecher montieren
Þ Lösen Sie auf der Vorderseite des ersten Lautsprechers die
Locking Pins für die Front Links.
Þ Die Front Links werden automatisch heraus geschoben.
4. Öffnungswinkel einstellen
Die Öffnungswinkel zwischen benachbarten Lautsprechern werden
am rückwärtigen Riggingstrang der Lautsprecher eingestellt und
können in einem Bereich von 0° bis 14° in 1°-Schritten festgelegt
werden.
Þ Stellen Sie den Öffnungswinkel am ersten Lautsprecher gemäß
Ihrer ArrayCalc Simulation ein und arretieren Sie einen
Locking Pin in der entsprechenden Bohrung.
5. Nächsten Lautsprecher befestigen
1. Befestigen Sie den nächsten Lautsprecher an den Front Links.
2. Setzen Sie die Locking Pins auf beiden Seiten ein und verrie‐
geln Sie diese.
Ausrichtung des ersten Lautsprechers
abgebildet: –3,5°
