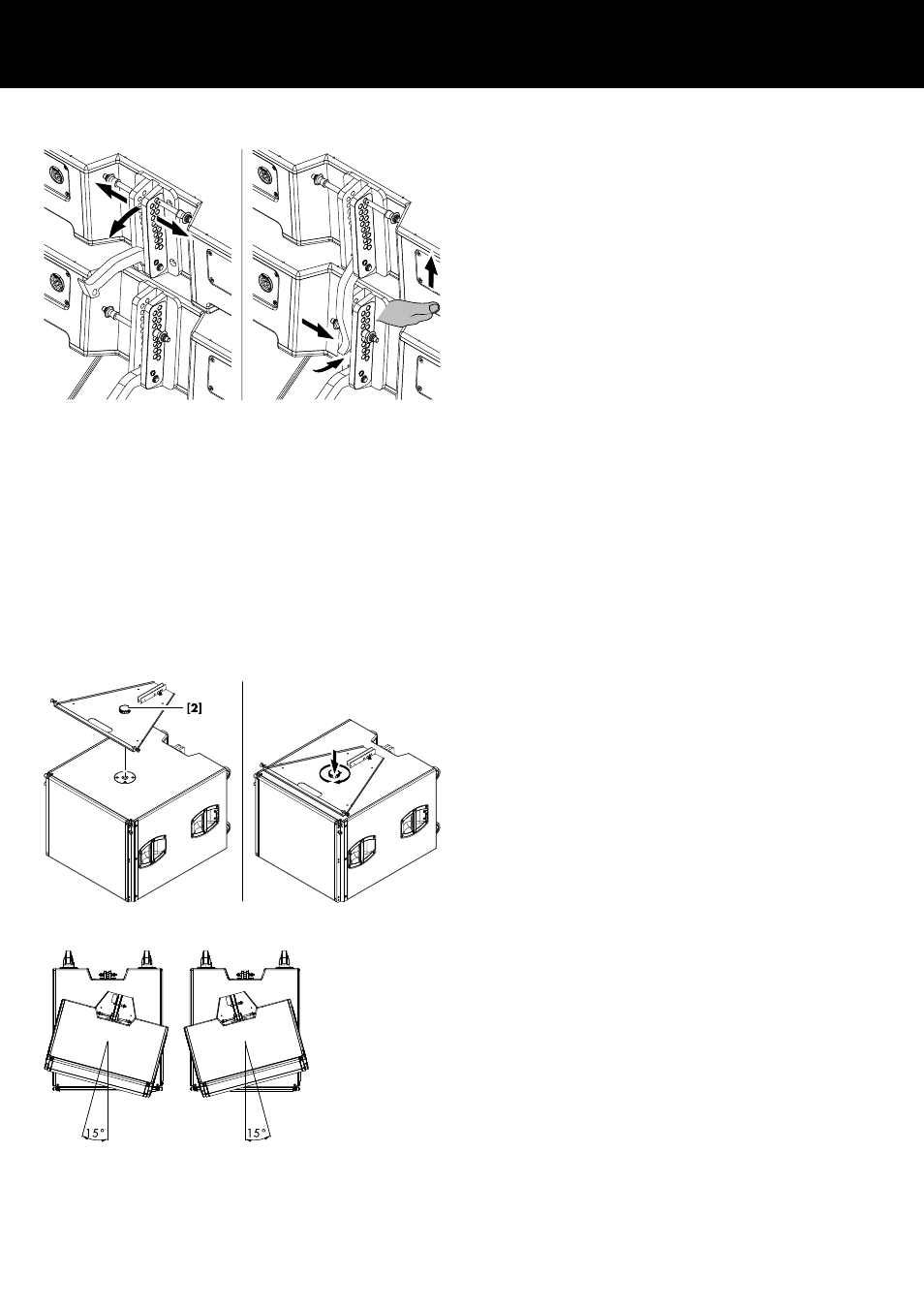

3. Lösen Sie auf der Rückseite die beiden Locking Pins für den
Splay Link des oberen Lautsprechers.
4. Klappen Sie den Splay Link des oberen Lautsprechers in den
Riggingstrang des unteren Lautsprechers ein.
5. Heben Sie den oberen Lautsprecher an, bis der Haken des
Splay Links vollständig am voreingestellten Locking Pin einge‐
hakt ist.
6. Halten Sie den Lautsprecher in Position und arretieren Sie den
Splay Link mit dem zweiten Locking Pin (Sicherungspin) des
unteren Lautsprechers.
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
6. Array verkabeln
Schließen Sie die Verbindungs- und Link-Kabel entsprechend den
verwendeten Verstärkerkanälen an.
7. Aufbau überprüfen
Überprüfen Sie den gesamten Aufbau.
–
Überprüfen Sie alle Front Links an beiden Seiten der Lautspre‐
cher und stellen Sie sicher, dass alle Locking Pins ordnungs‐
gemäß eingerastet sind.
– Überprüfen Sie die voreingestellten Öffnungswinkel und die
Splay Links auf Rückseite der Lautsprecher und stellen Sie
sicher, dass alle Locking Pins ordnungsgemäß eingerastet sind.
2.2.2. Gemischtes Groundstack
Die Grundplatte ist zu diesem Zweck mit einer M20 Sterngriff‐
schraube [2] ausgestattet, die auf den M20 Gewindeeinsatz eines
entsprechenden Subwoofers montiert werden kann.
Þ Setzen Sie die Grundplatte auf den M20 Gewindeeinsatz und
ziehen Sie die Sterngriffschraube an.
Der Aufbau von Y8/Y12 Lautsprechern auf SUB Lautsprechern
erfolgt in der gleichen Weise wie im vorhergehenden Abschnitt
beschrieben.
Horizontale Ausrichtung
Der Y8/Y12 Aufbau auf dem Subwoofer kann auch horizontal
nach links oder rechts ausgerichtet werden. Aufgrund der Gummi‐
füße der Grundplatte ist der Winkel auf 15° beschränkt, da die
Gummifüße stets auf der Oberseite des Subwoofers verbleiben
sollten.
Þ Für die horizontale Ausrichtung lösen Sie die Sterngriff‐
schraube leicht, richten Sie den Aufbau aus und ziehen Sie die
Sterngriffschraube wieder an.
