1.3. Bestimmungsgemäßer Einsatz
Der d&b Z5397 YP Schwenkbügel darf ausschließlich zusammen
mit den d&b YP Lautsprechern (Y7P oder Y10P) gemäß der in
dieser Anleitung beschriebenen Verwendungsweise eingesetzt
werden.
Mit dem Z5024 Stativadapter können YP Lautsprecher auf ein
Lautsprecherstativ mit einem Rohrdurchmesser von 35 mm montiert
werden.
Mit dem Z5010 TV-Zapfen mit Befestigungsplatte in Verbindung
mit der Z5012 Rohrkralle können YP Lautsprecher vertikal an
Rohren und Traversen mit einem Rohrdurchmesser von 40 mm bis
70 mm geflogen werden.
Die horizontale sowie die vertikale Ausrichtung können stufenlos
vorgenommen werden.
1.4. Montage
Hinweis: Um sicher zustellen, dass der Lautsprecher exakt
senkrecht im Bügel hängt, muss sich das d&b Logo immer
unten links befinden, unabhängig ob der Lautsprecher auf
einem Stativ montiert oder geflogen wird.

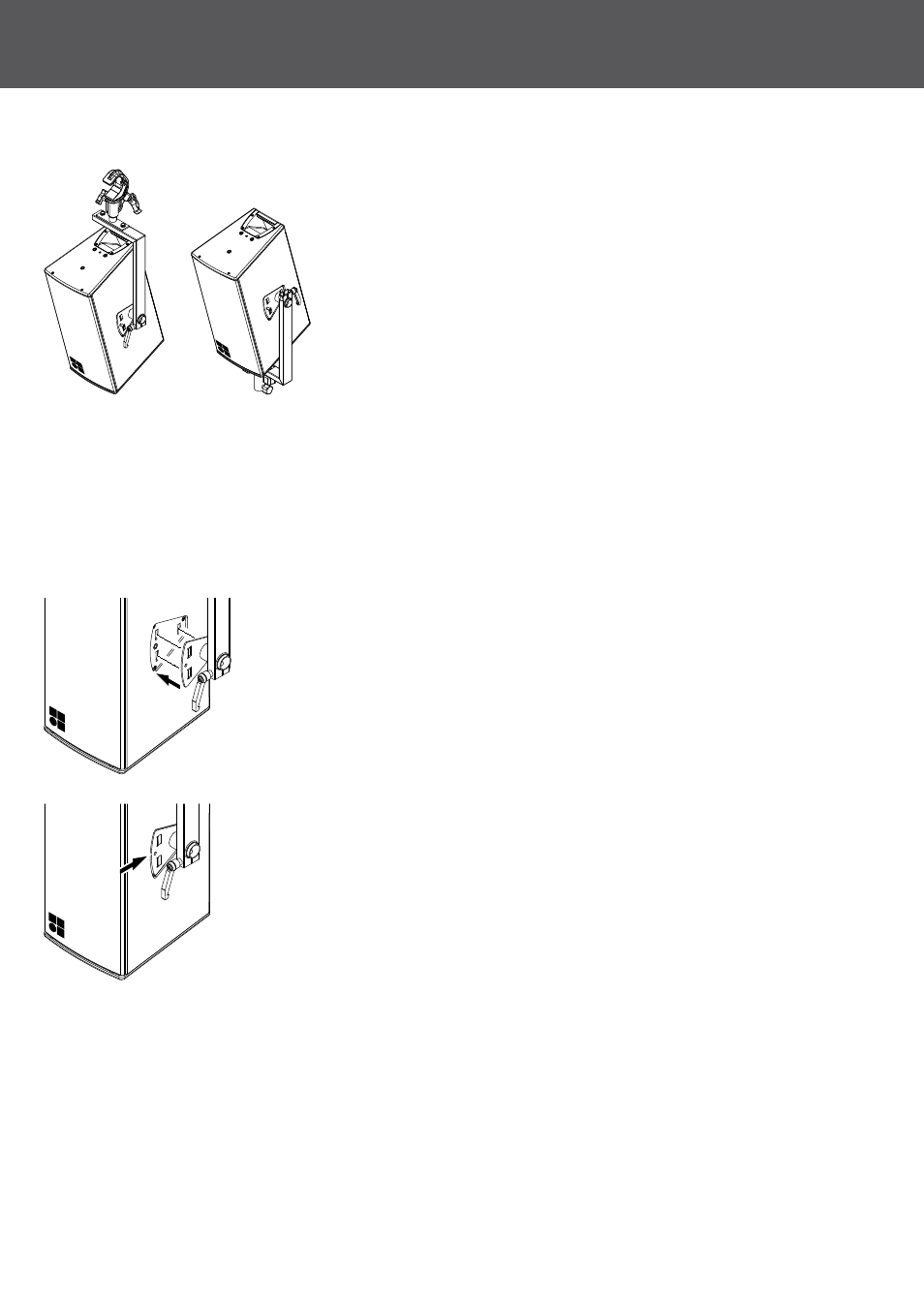

1. Setzen Sie die Haken der Adapterplatte des Bügels in die ent‐
sprechenden Aufnahmen am Lautsprecher ein.
2. Schieben Sie die Adapterplatte zur Rückseite des Lautspre‐
chers, bis sie einrastet.
d&b Z5397 Montageanleitung 1.2 de 5
