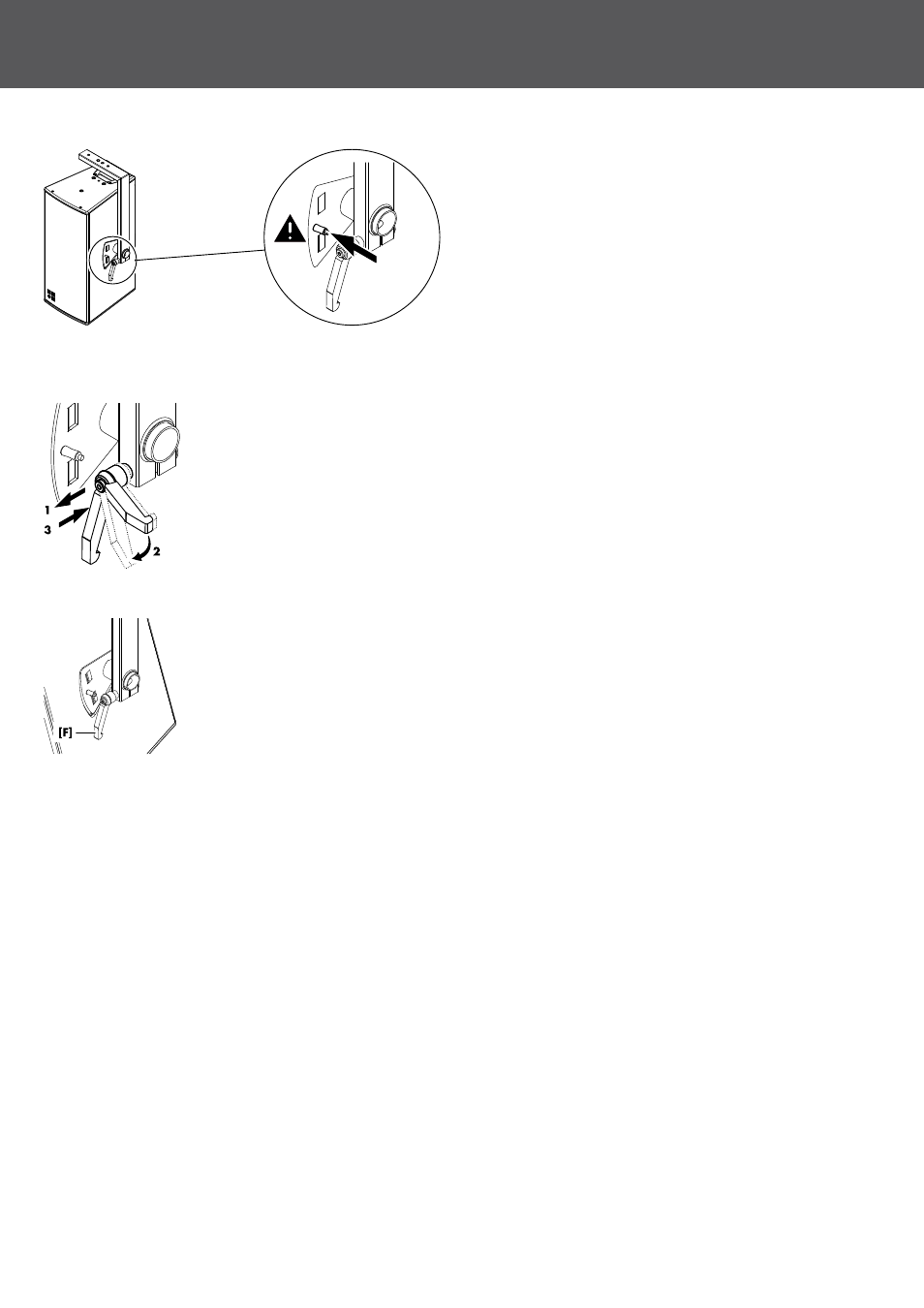

3. Setzen Sie den Sicherungspin [S] in die entsprechende Auf‐
nahme ein.
Þ Stellen Sie sicher, dass der Sicherungspin ordnungsgemäß
eingesetzt und verriegelt ist.
1.5. Einstellungen
Funktion des Feststellhebels [F]
Zur Ausrichtung des Lautsprechers und aus optischen Gründen
muss möglicherweise der Feststellhebel in eine andere Position
gebracht werden.
1. Ziehen Sie den Hebel zu sich heran.
2. Drehen Sie ihn auf die gewünschte Position.
3. Lassen Sie den Hebel wieder los, um ihn zu arretieren.
Vertikale Ausrichtung
1. Lösen Sie den Feststellhebel
[F] leicht.
2. Stellen Sie den Lautsprecher auf den erforderlichen vertikalen
Winkel ein.
3. Stellen Sie den Befestigungshebel [F] wieder fest.
4. Vergewissern Sie sich, dass der Sicherungspin [S] ordnungs‐
gemäß eingesetzt und verriegelt ist.
Horizontale Ausrichtung
Die horizontale Ausrichtung wird über den Stativadapter oder den
TV-Zapfen vorgenommen.
