Mithilfe des M10 Gewindeeinsatzes des Kugelgelenkadapters
können die Lautsprecher verschiedene d&b Zubehörteile auf‐
nehmen, wie z.B.:
–
E6532 Super Clamp mit
M10 Adapter für Super Clamp
– Z5029 TV-Zapfen
– Z5035 Adapter M10 auf 3/8"
– Z5034 LS-Stativadapter
Hinweis: Montage und Bedienung dieser Zubehörteile ent‐
nehmen Sie bitte den jeweiligen Montageanleitungen.

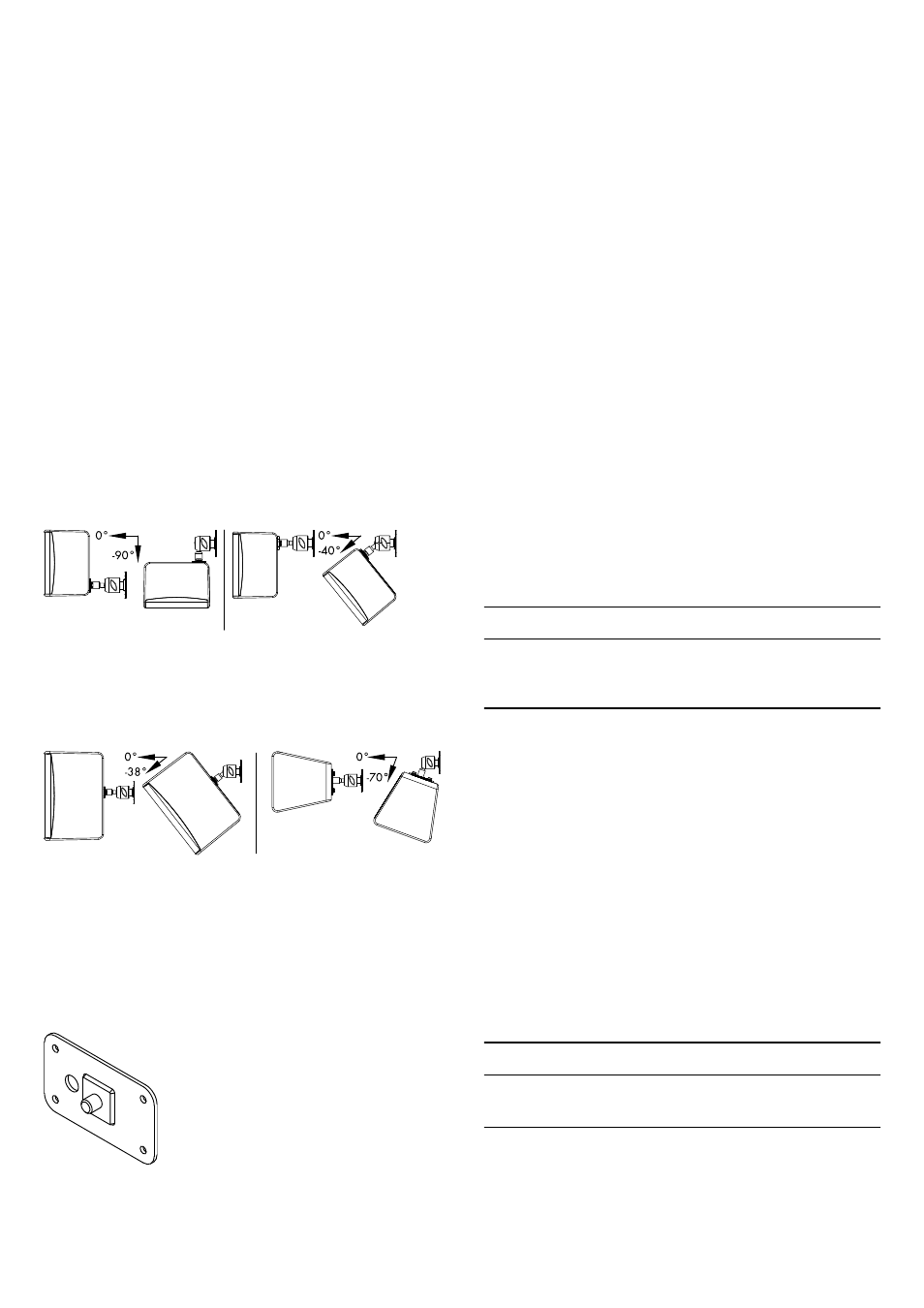

1.4. Montageoptionen und Winkeleinstellungen
Für die Montage der Wandhalterung gelten die folgenden Monta‐
geoptionen und Winkeleinstellungen, unabhängig davon, ob diese
an Decken, Wänden oder anderen geeigneten Oberflächen ein‐
gesetzt werden
4S Lautsprecher
Je nach Ausrichtung der Gewindeeinsätze (unten oder oben),
können die Winkel in einem Bereich von 0° bis –90° (Gewinde‐
einsätze unten) oder von 0° bis –40° (Gewindeeinsätze oben)
eingestellt werden.
ACHTUNG!
Für den ungeschützten Einsatz im Außenbereich, muss der Z5401
Lautsprecher so montiert werden, dass sich die M8 Gewindeein‐
sätze oben befinden.
5S Lautsprecher
Wird der 5S Lautsprecher an Wände montiert, ist sowohl die hori‐
zontale als auch die vertikale Montage möglich. Die Winkel
können von 0° bis –38° (vertikale Montage) oder von 0° bis
–70° (horizontale Montage) eingestellt werden.
Wird der Lautsprecher an Decken montiert, wird eine horizontale
Montage empfohlen.
1.5. Montage
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel SW13 und 17
– Inbusschlüssel 3 mm
Montageplatte M10
ACHTUNG!
Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene
Anwendung geeignet ist.
Zur Montage der 4S und 5S Lautsprecher an Decken, Wänden
oder sonstigen Oberflächen benutzen Sie die Montageplatte
M10.
