Eine entsprechende Bohrschablone wird zusammen mit dieser
Montageanleitung geliefert. Siehe Þ Kapitel 2. "Bohrschablone"
Auf der Montageplatte befindet sich ein zusätzliches 12 mm Loch,
das als Kabeldurchführung für das Anschlusskabel benutzt werden
kann.

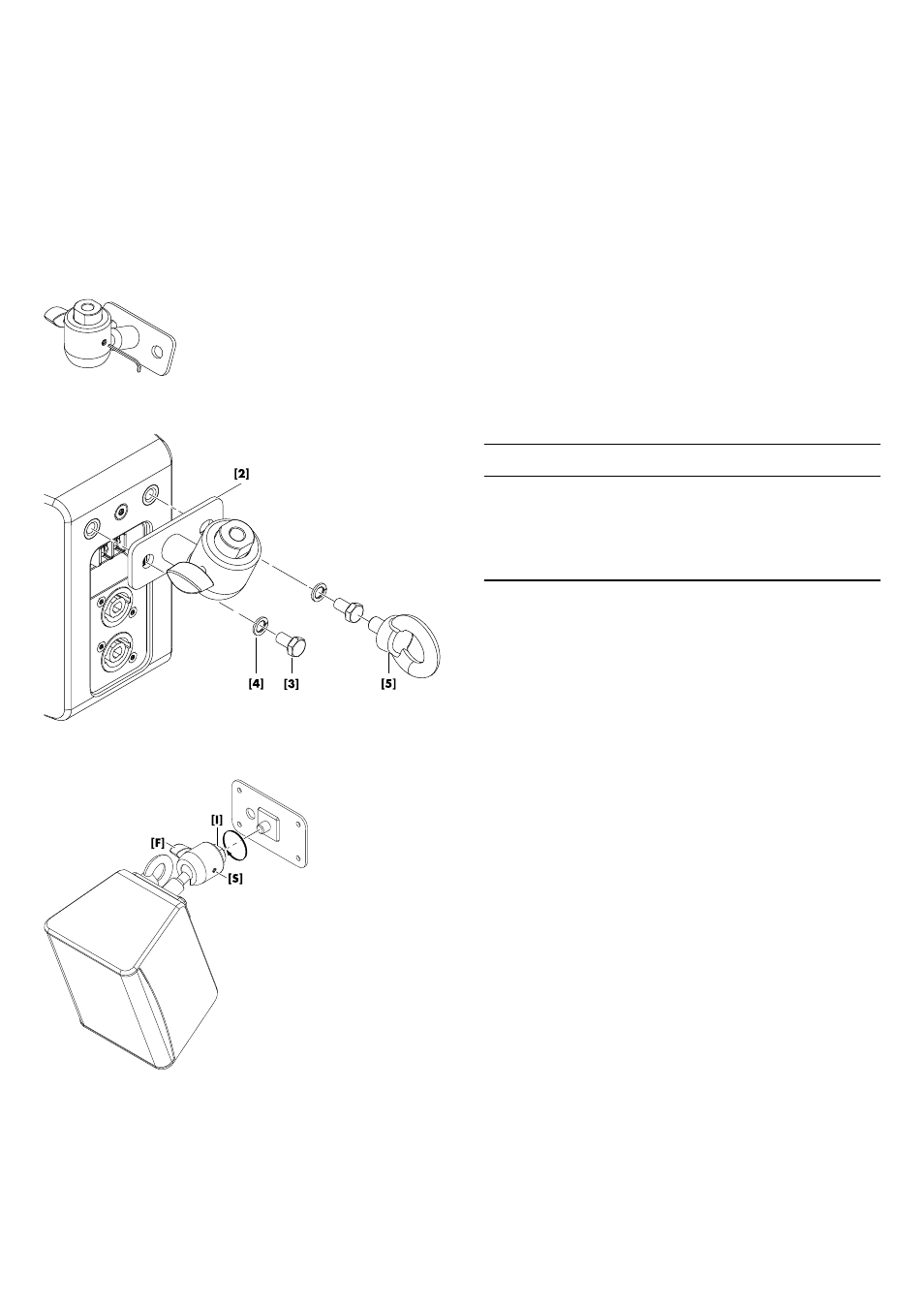

Kugelgelenkadapter
Der Kugelgelenkadapter der Wandhalterung ist mit einer Maden‐
schraube ausgestattet, mit der die Klemmung des Kugelgelenks
voreingestellt werden kann.
Benutzen Sie den 3 mm Inbusschlüssel, um ggf. die Maden‐
schraube einzustellen.
Montage des Kugelgelenks am Lautsprecher
ACHTUNG!
–
Verwenden Sie nur die im Lieferumfang enthaltenen und somit
spezifizierten Schrauben
[3]. Andernfalls besteht die Gefahr
einer Beschädigung der Gewindeeinsätze.
–
Verwenden Sie immer die Federringe
[4] als Sicherung gegen
Lösen der Schrauben.
1. Setzen Sie die Wandhalterung auf die zwei M8 Gewindeein‐
sätze an der Rückseite des Lautsprechers.
2. Setzen Sie die Schrauben zusammen mit den U-Scheiben und
Federringen ein und ziehen Sie die Schrauben mit dem Ring‐
schlüssel SW13 fest.
Wahlweise kann eine Schraube auch durch die mitgelieferte
Ringschraube
[5] ersetzt werden, um eine zweite unabhän‐
gige Sicherung anzubringen.
Montage des Lautsprechers an die Montageplatte
Um den den Lautsprecher an die Montageplatte zu montieren,
gehen Sie wie folgt vor:
1. Lösen Sie die Befestigungsschaube
[F] und die Maden‐
schraube
[S], um den M10 Gewindeeinsatz [I] vom Kugelge‐
lenk zu lösen.
2. Setzen Sie das Kugelgelenk an und verschrauben Sie den
Gewindeeinsatz auf der Montageplatte.
3. Ziehen Sie den M10 Gewindeeinsatz mit dem Gabelschlüssel
(SW17) fest.
4. Stellen Sie den gewünschten Winkel des Lautsprechers ein und
justieren Sie die Madenschraube
[S].
5. Ziehen Sie die Befestigungsschrauben
[F] wieder fest.
