1.1. Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.
Stck. d&b Code Beschreibung
1
Z5408 d&b Querbügel 8S [1]
einschließlich:
2 Sechskantschraube M8 x 25 [2]
2 Federring [3]
2 Unterlegscheibe [4]
2 Gummiunterlegscheibe [5]
1 D2959 Montageanleitung
1.2. Sicherheit
Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwen-
dungszweck ausgelegt sind.
Überprüfen Sie die Zubehörkomponente vor jedem Einsatz.
Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit
der Komponente, darf diese nicht eingesetzt werden
Belastbarkeit
Der Z5408 Querbügel 8S ist für eine Nennlast von 7.4 kg
(BGV C1) ausgelegt, was dem Gewicht eines 8S Lautsprechers
entspricht.
1.3. Bestimmungsgemäßer Einsatz
Der d&b Z5408 Querbügel 8S darf ausschließlich zusammen mit
den d&b 8S Lautsprechern gemäß der in dieser Anleitung beschrie-
benen Verwendungsweise eingesetzt werden.
Der Querbügel kann auf folgende Arten eingesetzt werden:
– direkte Wandmontage.
– direkte Montage an Decken oder anderen geeigneten Oberflä-
chen.
– horizontal geflogen an Rohren und Traversen bis 70 mm mit
Z5010 TV-Zapfen und Z5012 Rohrkralle.
Hinweis: Montage und Bedienung dieser Zubehörkompo-
nenten entnehmen Sie bitte den jeweiligen Montageanlei-
tungen.

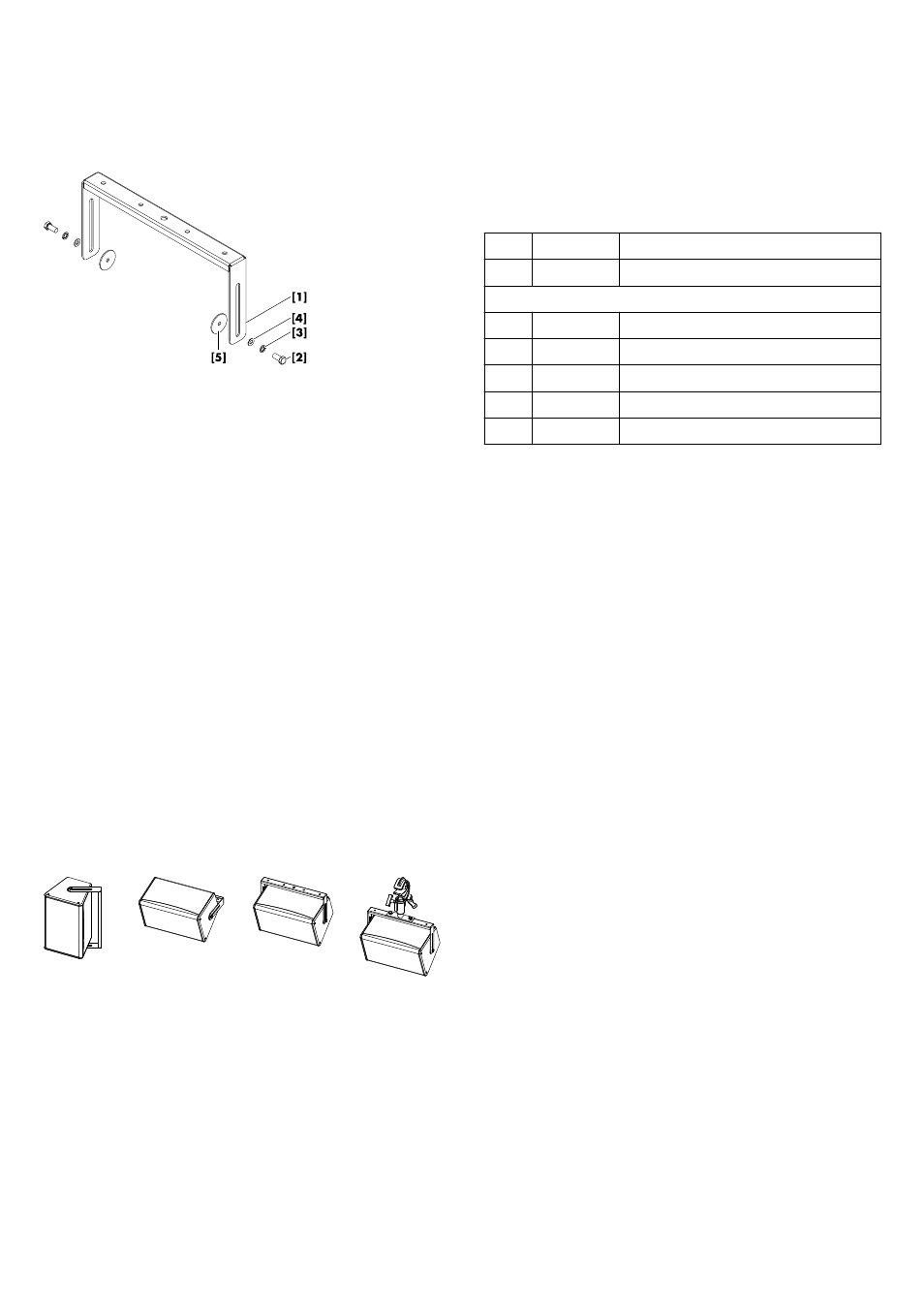

Abb. 1: Lieferumfang
Abb. 2: Z5408 Montagebeispiele
1. Z5408 Querbügel 8S
d&b Z5408 Querbügel 8S, Montageanleitung (1.2 DE) 4
