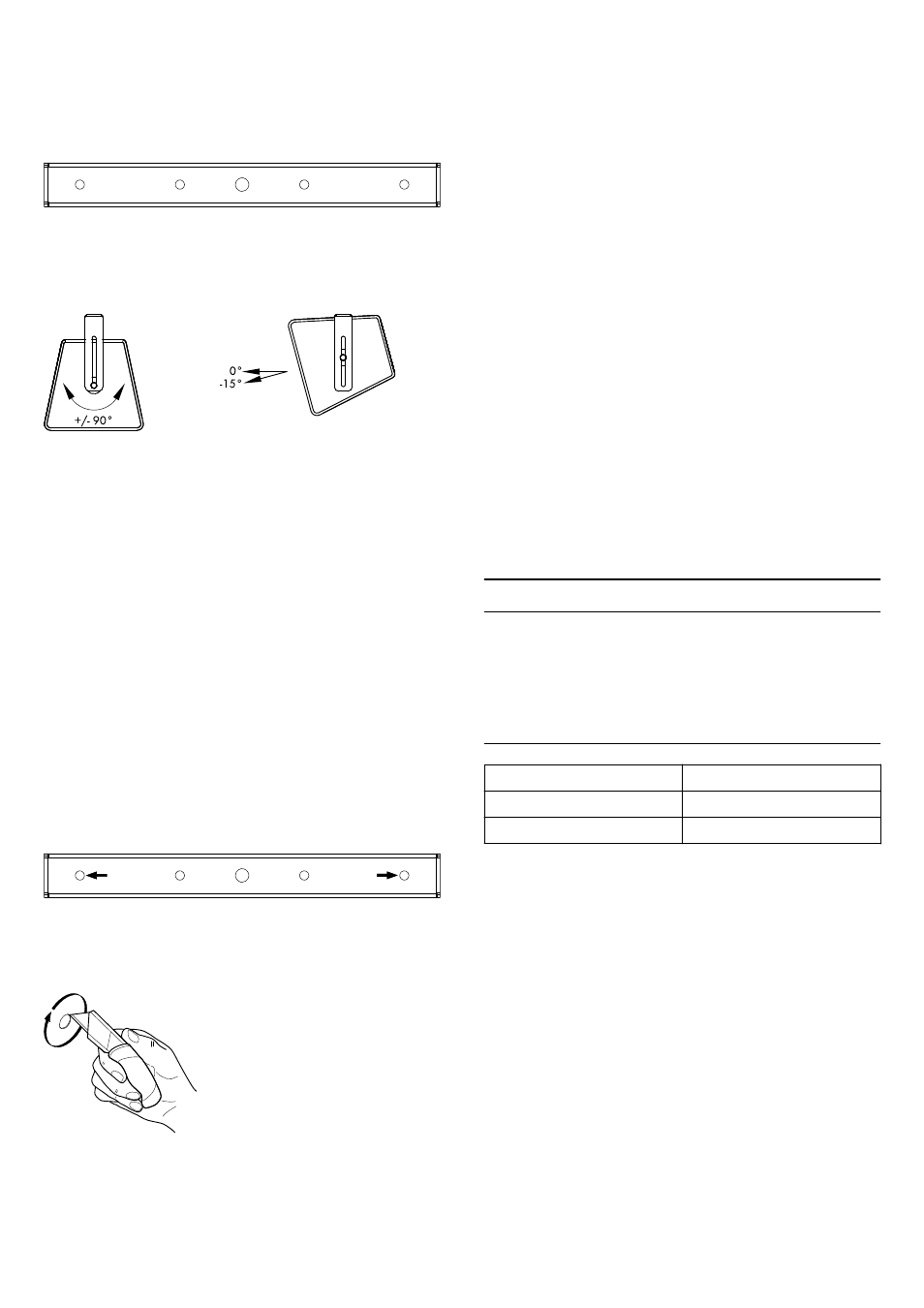

1.4. Montageoptionen und Winkeleinstellungen
In der Querstrebe des Bügels befinden sich verschiedene Boh-
rungen.
Über die 9 mm Bohrungen an beiden Enden der Querstrebe kann
der Bügel direkt an Decken, Wände oder andere geeigneten
Oberflächen montiert werden.
Die zwei 9 mm Bohrungen im d&b Rastermaß von 115 mm dienen
zur Aufnahme des Z5010 TV-Zapfens und der Z5012 Rohrkralle.
In den Seitenschenkeln befindet sich jeweils ein 9 mm Langloch.
Diese Langlöcher ermöglichen eine Vielzahl an Lautsprecherpositi-
onen. Bei einer geringen Deckenhöhe kann so der Lautsprecher so
nah wie möglich unter die Decke montiert werden.
Die Winkel können in einem Bereich von 180° (± 90° standard-
mäßig) eingestellt werden. Grundsätzlich hängen die Winkelein-
stellungen von der gewählten Position des Lautsprechers im Bügel
ab.
1.5. Montage
Wand- bzw. Deckenmontage des Querbügels
ACHTUNG!
Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene
Anwendung geeignet ist.
Beachten Sie die auftretenden Auszugskräfte, die auf das Befesti-
gungsmaterial wirken. Die Nennauszugskräfte für die jeweilige
Anwendung (Wand- oder Deckenmontage) können der folgenden
Tabelle entnommen werden..
Anwendung Nennauszugskraft
Wandmontage 400 N
Deckenmontage 100 N
Verwenden Sie für die Wand- oder Deckenmontage die in der
nebenstehenden Grafik markierten Bohrungen, um eine ausrei-
chende Auflagefläche zu gewährleisten.
Eine entsprechende Bohrschablone ist in dieser Montageanleitung
enthalten. Siehe Þ Kapitel 2. "Bohrschablone" auf Seite 7.
Vorbereitung des Lautsprechers
Auf der Ober- und Unterseite des Lautsprechergehäuses befindet
sich jeweils ein M8 Gewindeeinsatz. Der Gewindeeinsatz ist durch
eine Blindkappe in Gehäusefarbe verdeckt.
Um die Blindkappe zu entfernen, gehen Sie wie folgt vor:
1.
Schneiden Sie die Kappe entlang der vorgestanzten Ausspa-
rung mit einem geeigneten Cutter-Messer aus.
2. Entfernen Sie die Kappe vorsichtig und achten Sie darauf,
dass sich die eigentliche Gehäusebeschichtung nicht ablöst.
Abb. 3: Z5408 Bohrungen
