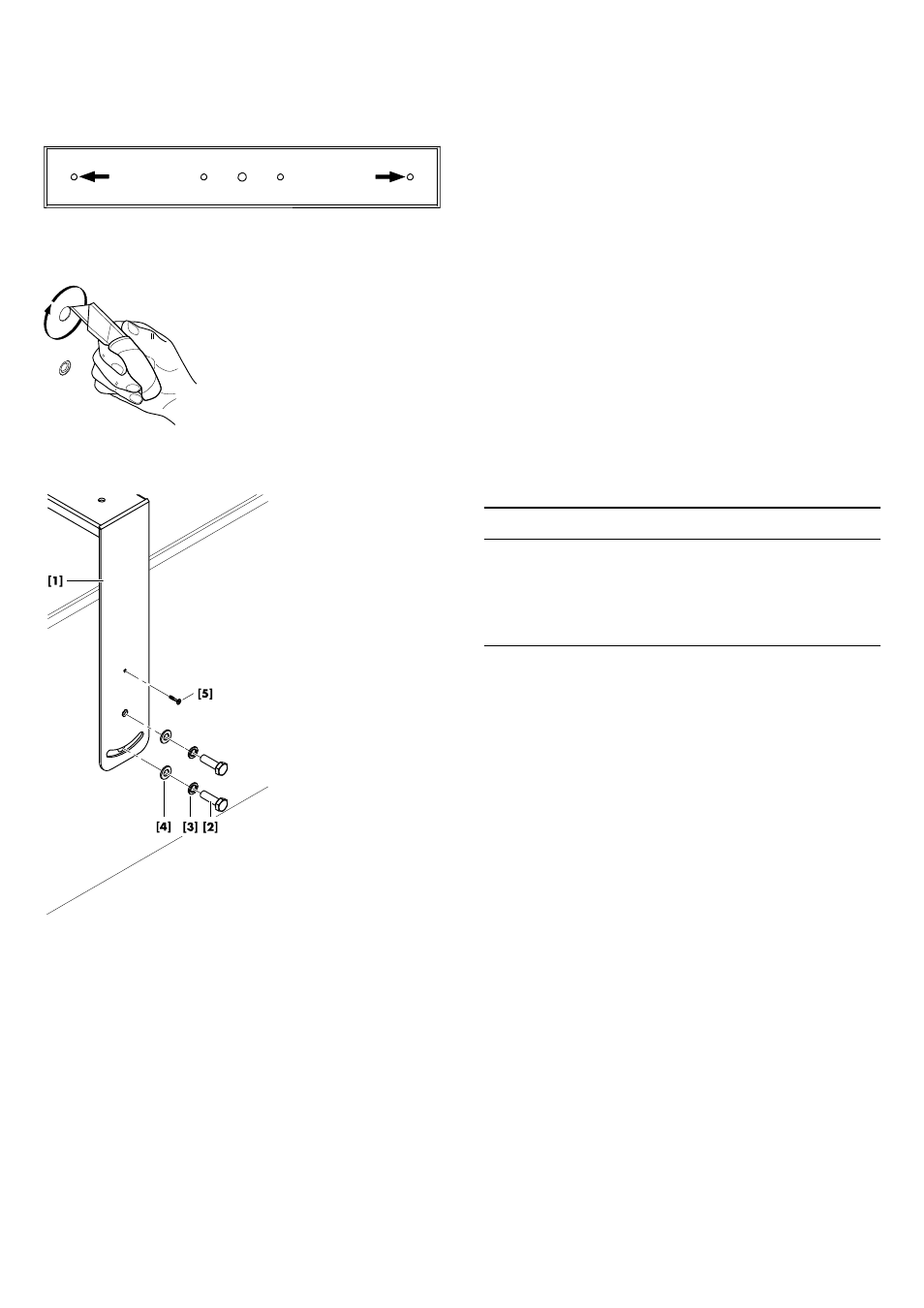

Verwenden Sie für die Deckenmontage die in der nebenstehenden
Grafik markierten Bohrungen, um eine ausreichende Auflagefläche
zu gewährleisten.
Eine entsprechende Bohrschablone ist in dieser Montageanleitung
enthalten. Siehe Þ Kapitel 2. "Bohrschablonen" auf Seite 7.
Vorbereitung des Lautsprechers
Auf der Ober- und Unterseite des Lautsprechergehäuses befinden
sich jeweils zwei M10 Gewindeeinsätze. Die Gewindeeinsätze
sind durch Blindkappen in Gehäusefarbe verdeckt.
Um die Blindkappen zu entfernen, gehen Sie wie folgt vor:
1.
Schneiden Sie die Kappen entlang der vorgestanzten Ausspa-
rung mit einem geeigneten Cutter-Messer aus.
2. Entfernen Sie die Kappen vorsichtig und achten Sie darauf,
dass sich die eigentliche Gehäusebeschichtung nicht ablöst.
Montage am Lautsprecher
ACHTUNG!
– Verwenden Sie nur die im Lieferumfang enthaltenen und somit
spezifizierten Schrauben [2]. Andernfalls besteht die Gefahr
einer Beschädigung der Gewindeeinsätze.
– Verwenden Sie immer die Federringe [3] und U-Scheiben [4]
als Sicherung gegen Lösen der Schrauben.
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel (SW17)
1. Setzen Sie den Lautsprecher in den vorbereiteten Bügel ein.
2. Setzen Sie die Schrauben zusammen mit den Federringen und
U-Scheiben ein.
3. Richten Sie den Lautsprecher aus und ziehen Sie die
Schrauben fest.
4. Der eingestellte Winkel kann ggf. mit der mitgelieferten Spax-
schraube [5] zusätzlich fixiert werden.
