1.1. Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.
Stck. d&b Code Beschreibung

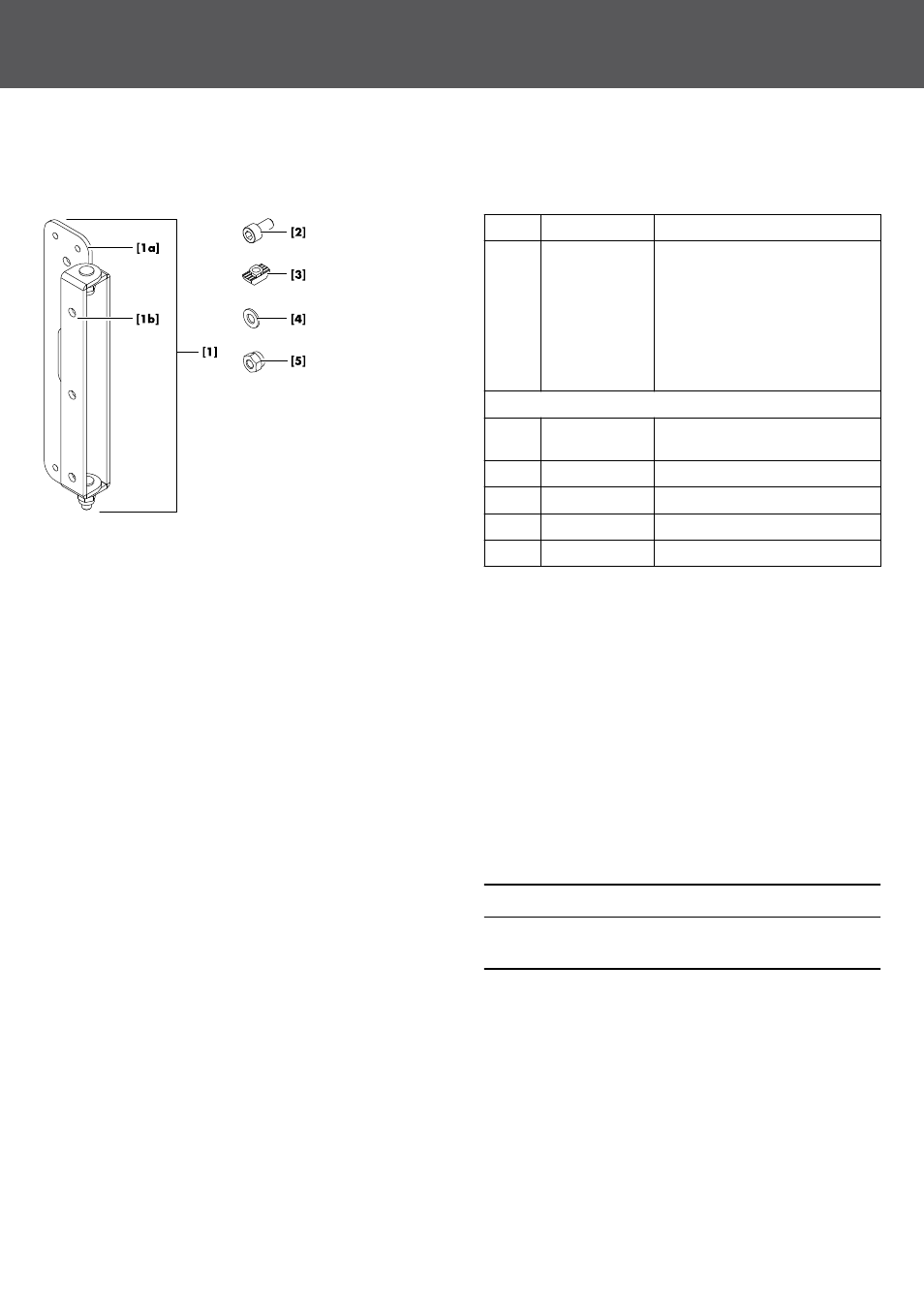

1 Z5440 Montagewinkel [1] bestehend aus:
– Wandplatte [1a]
– Gelenkplatte [1b]
Hinweis: Aufgrund der Größe und
der einfachen Handhabung dient
die Wandplatte [1a] auch als Bohr‐
schablone.
einschließlich:
3 Innensechskantschraube M6 x 12
[2]
3 Hammermutter 8 mm / M6 [3]
2 Unterlegscheibe 6.4 [4]
2 Selbstsichernde Mutter M6 [5]
1 D2620.DE .01 Z5440 Montageanleitung
1.2. Sicherheitshinweise
Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwen‐
dungszweck ausgelegt sind.
Überprüfen Sie die Komponenten vor jedem Einsatz. Bestehen
auch nur geringste Zweifel an der Funktion und Sicherheit der
Komponenten, dürfen diese nicht eingesetzt werden.
Belastbarkeit
ACHTUNG!
Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene
Anwendung geeignet ist.
Der Z5440 Montagewinkel ist für eine Nennlast von 16 kg ausge‐
legt, was dem Gewicht einer kompletten 24C/24C-E Einheit ent‐
spricht.
1. Z5440 Montagewinkel Säule
