Benötigtes Werkzeug:
–
Ringschlüssel SW 10 mm
– Drehmomentschlüssel mit Inbuseinsatz SW 5 mm

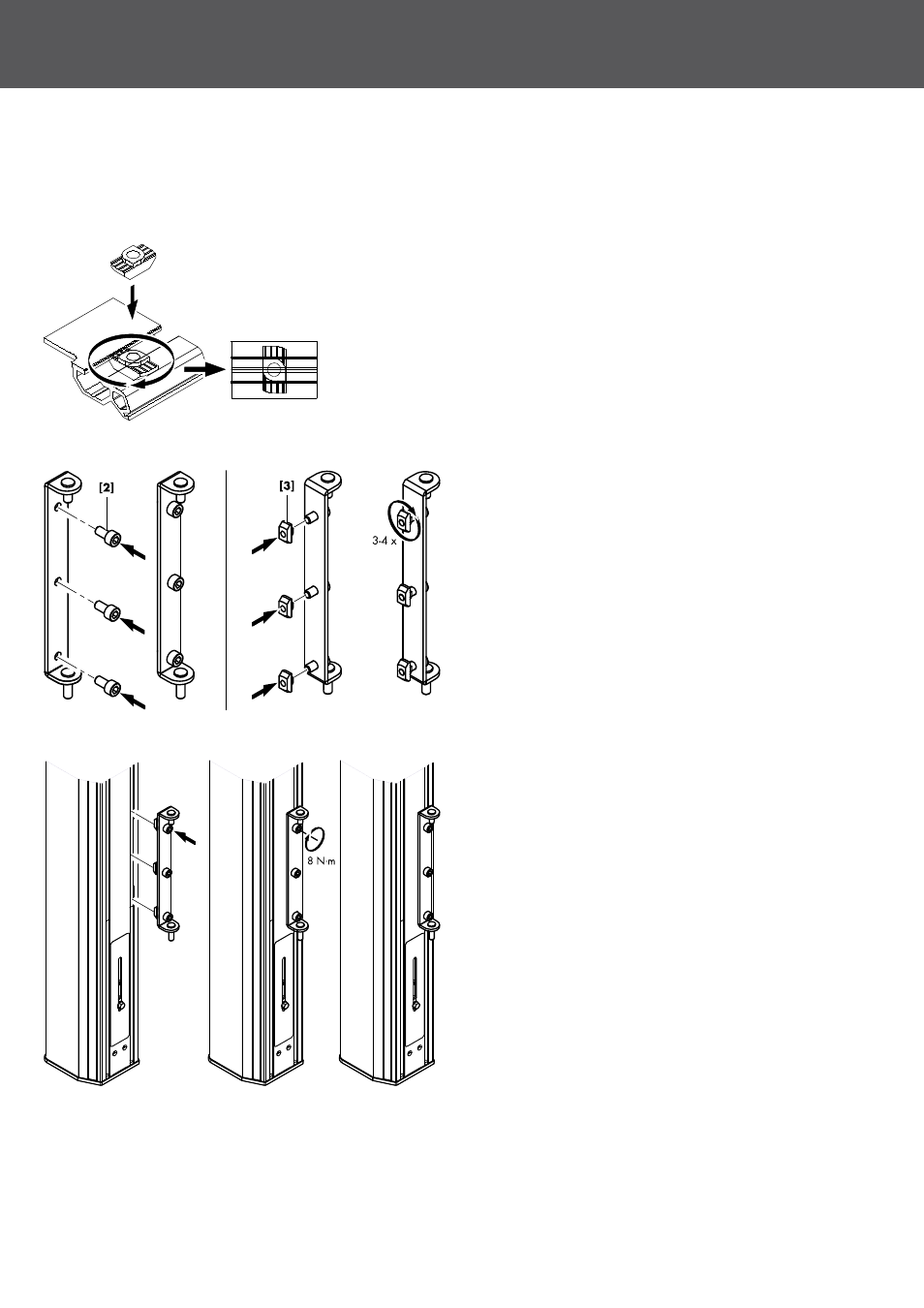

Funktionsweise Hammermutter
Die Hammermutter ist eine speziell geformte Mutter für eine leichte
und einfache Montage.
Sie wird in das T-Nutenprofil eingesetzt und zur festen Veranke‐
rung um 90° gedreht.
Vorbereitung der Gelenkplatte [1b]
1. Setzen Sie alle Innensechskantschrauben
[2] in die Bohrungen
der Gelenkplatte [1b] ein.
2. Setzen Sie die Hammermuttern [3] auf die Schrauben und
drehen Sie die Muttern 3-4 mal.
Montage der Gelenkplatte am Lautsprecher
1. Setzen Sie auf der Rückseite des Lautsprechers die Hammer‐
muttern in das T-Nutprofil des Lautsprechers ein.
2. Drehen Sie die erste Schraube um 90°, um die Hammermutter
zu arretieren.
3. Ziehen Sie die Schraube mit einem Drehmoment von 8 N×m
an.
4. Gehen Sie für alle übrigen Schrauben in der gleichen Weise
vor.
