Benutzerhandbuch K&F SONA 8
KLING & FREITAG GMBH © 2014 Version 1.1 Seite 6 von 21
2. Produktbeschreibung
2.1 Lieferumfang
• Lautsprecher mit integriertem Kugelgelenkhalter und Montagearm zur Wand-,
Decken-, und Stativmontage
• Benutzerhandbuch
• 4-fach Phoenix-Stecker für die Phoenix-Buchse im Lautsprecher
• Gitterdemontagehelfer

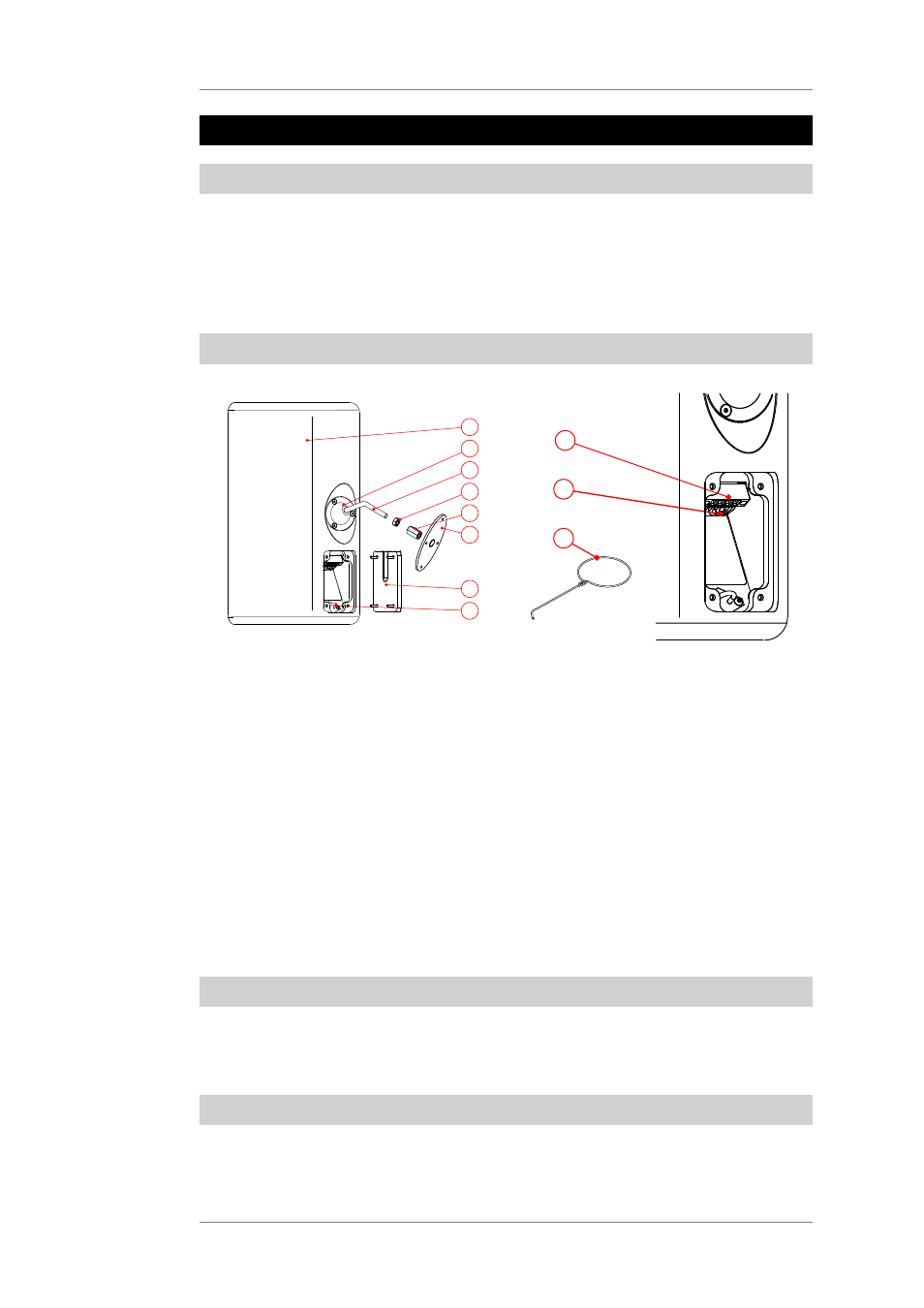

2.2 Übersicht Bauteile
1
2
3
4
5
7
8
6
10
9
11
1. Lautsprechergehäuse, spantenverstärktes Birkensperrholz mit Strukturlackierung
2. Klemmring
3. Montagearm mit Kugelegelenk
4. Sechskantmutter M10, SW17
5. Langmutter, Sechskant, M10, schwarze Ausführung: SW16, weiße Ausführung: SW17
6. Montageplatte mit Bolzen M10
7. Abdeckung Anschlussterminal mit Durchlass für Kabel und Sicherungsseil
8. Sicherungsöse für 5 mm Kettenschnellverschluss (Kettenschnellverschluss nicht im
Lieferumfang enthalten, aber als separates Zubehör erhältlich)
9. Phoenixanschluss
10. Speakonanschlüsse (2x)
11. Gitterdemontagehelfer
2.3 Zubehör
• 5 mm Kettenschnellverschluss, gestempelt. Zur Verwendung an der Sicherungsöse des
Lautsprechers.
• K&F Stativhülse, M10
2.4 Benötigtes Werkzeug
• 2,5 mm Innensechskantschlüssel
• 16 mm Maulschlüssel (nur für die schwarze Ausführung)
