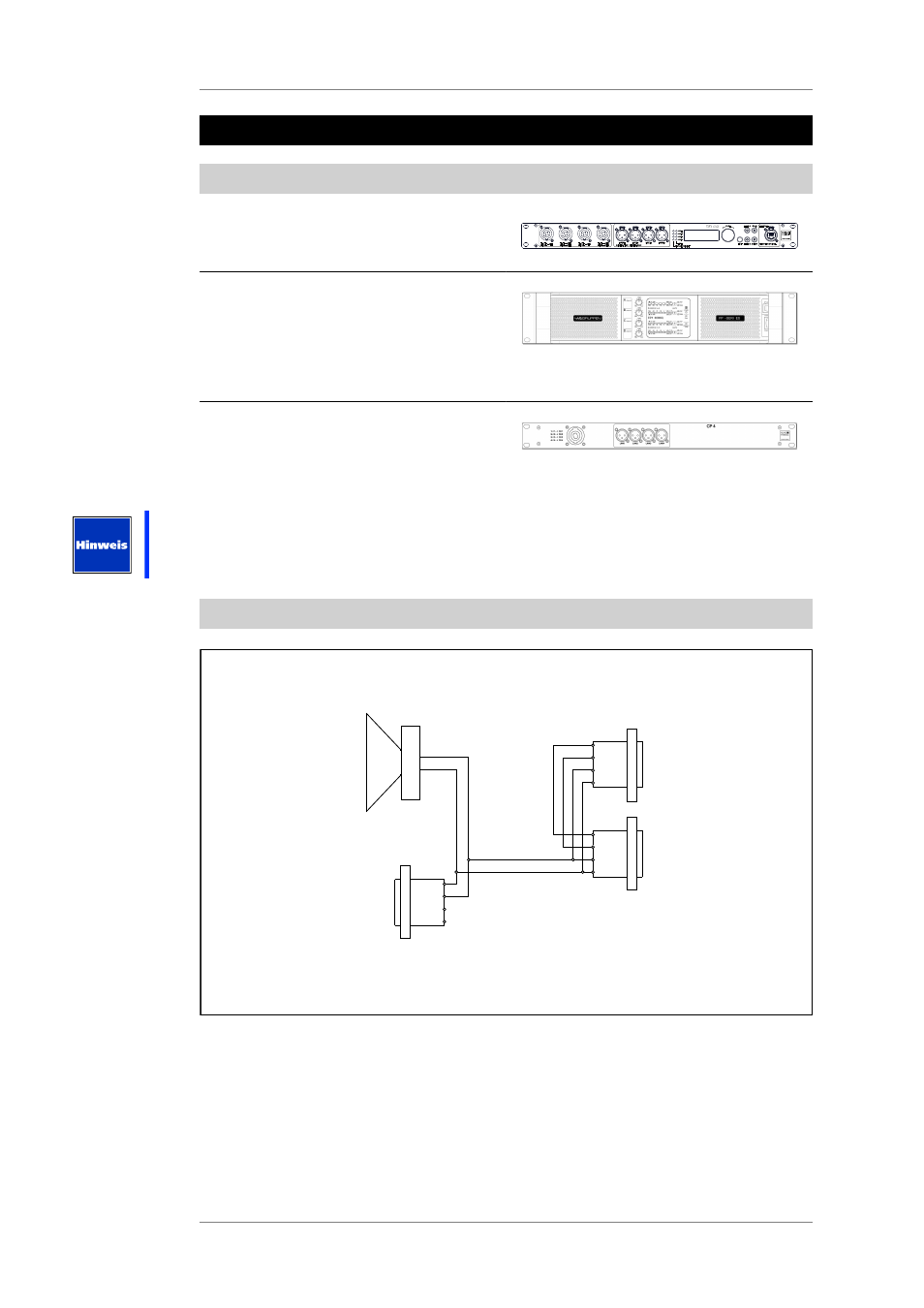

5. Konfigurationen und Anschlussdiagramme
5.1 Systemvoraussetzungen für den Betrieb
K&F CD 44 Digitaler Systemcontroller
LAB.GRUPPEN FP 10000Q:
oder
LAB.GRUPPEN FP 14000:
für Hochleistungsanwendungen mit
NOMOS Bässen
Connector Panel CP 4:
Diese Komponenten werden im Folgenden 'K&F SystemRack' genannt.
Bitte beachten Sie, dass Ihr K&F SystemRack mit den zum Betrieb notwendigen LS-Blöcken,
beginnend mit "NomXLS", aktualisiert sein muss.
5.2 Belegung der Anschlüsse
+
-
FRONT SPEAKER
2
-
2
+
1
-
1
+
SPEAKON CONNECTORS
REAR
2
-
2
+
1
-
1
+
SPEAKON CONNECTOR
FRONT
2
-
2
+
1
-
1
+
