7.
Aneinander aufgestellte Lautsprecher (Clusterbetrieb)
Sollten die Lautsprecher über einen optional erhältlichen K&F Systemcontroller betrieben
werden, empfehlen wir beim 'Cluster-Betrieb’ den 'Top Low Cut' Filter zu benutzen. Sie
optimieren damit den Frequenzgang für diese Anwendung.
Bei Betrieb ohne K&F Systemcontroller, sollten Sie beim Cluster-Betrieb die Frequenzen
unterhalb 300 Hz um 3-4 dB absenken.

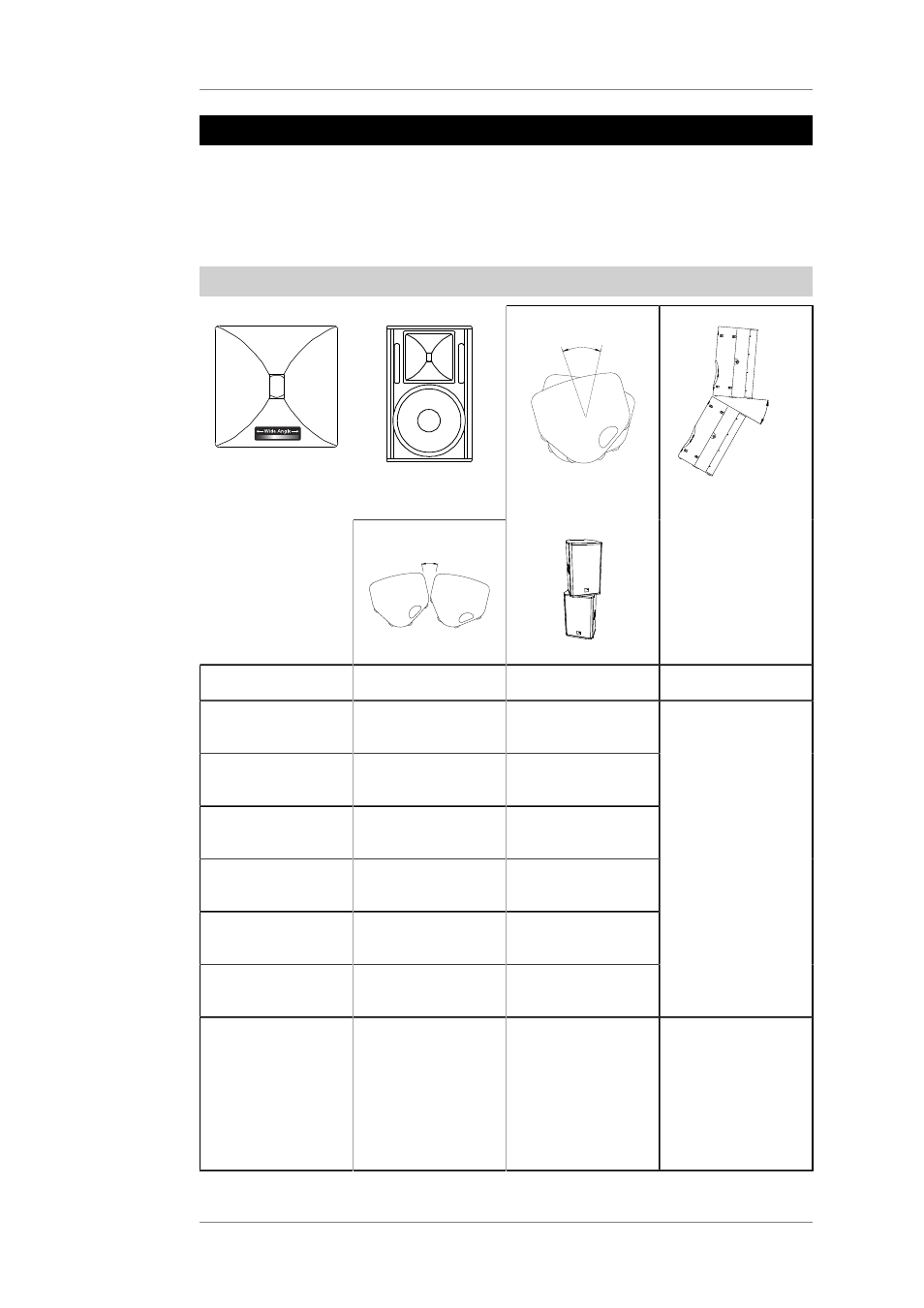

7.1
Mit nicht gedrehtem Horn
nicht gedrehtes
Horn
aufrecht stehende
Lautsprecher
Winkel 2
W
in
k
e
l
3
Winkel 1
je kleiner Winkel
3, desto kleiner
der vertikale
Abstrahlwinkel,
aber desto größer
ist die Erhöhung
des Schallpegels.
Kombination
Winkel 1
Winkel 2
Winkel 3
Gravis 15 N mit
Gravis 15 N
30°
40°
Gravis 15 N mit
Gravis 15 W
35°
45°
Gravis 15 N mit
Gravis 15 XW
40°
50°
Gravis 15 W mit
Gravis 15 W
45°
55°
Gravis 15 W mit
Gravis 15 XW
50°
60°
Gravis 15 XW mit
Gravis 15 XW
55°
65°
20° - 30°
Anwendung
Erweiterung des
horizontalen
Abstrahlwinkels,
z.B. für breit zu
beschallende
Hörerflächen
Erweiterung des
horizontalen
Abstrahlwinkels
und Erhöhung
des Schallpegels
bei Beschallung
von größeren
Entfernungen
Erweiterung
des vertikalen
Abstrahlwinkels,
z.B. für
Rangbeschallung
