7.2
Mit gedrehtem Horn
gedrehtes Horn
aufrecht stehende
Lautsprecher
Winkel 2
W
in
k
e
l
3
Winkel 1
je kleiner Winkel
3, desto kleiner
der vertikale
Abstrahlwinkel,
aber desto größer
ist die Erhöhung
des Schallpegels.

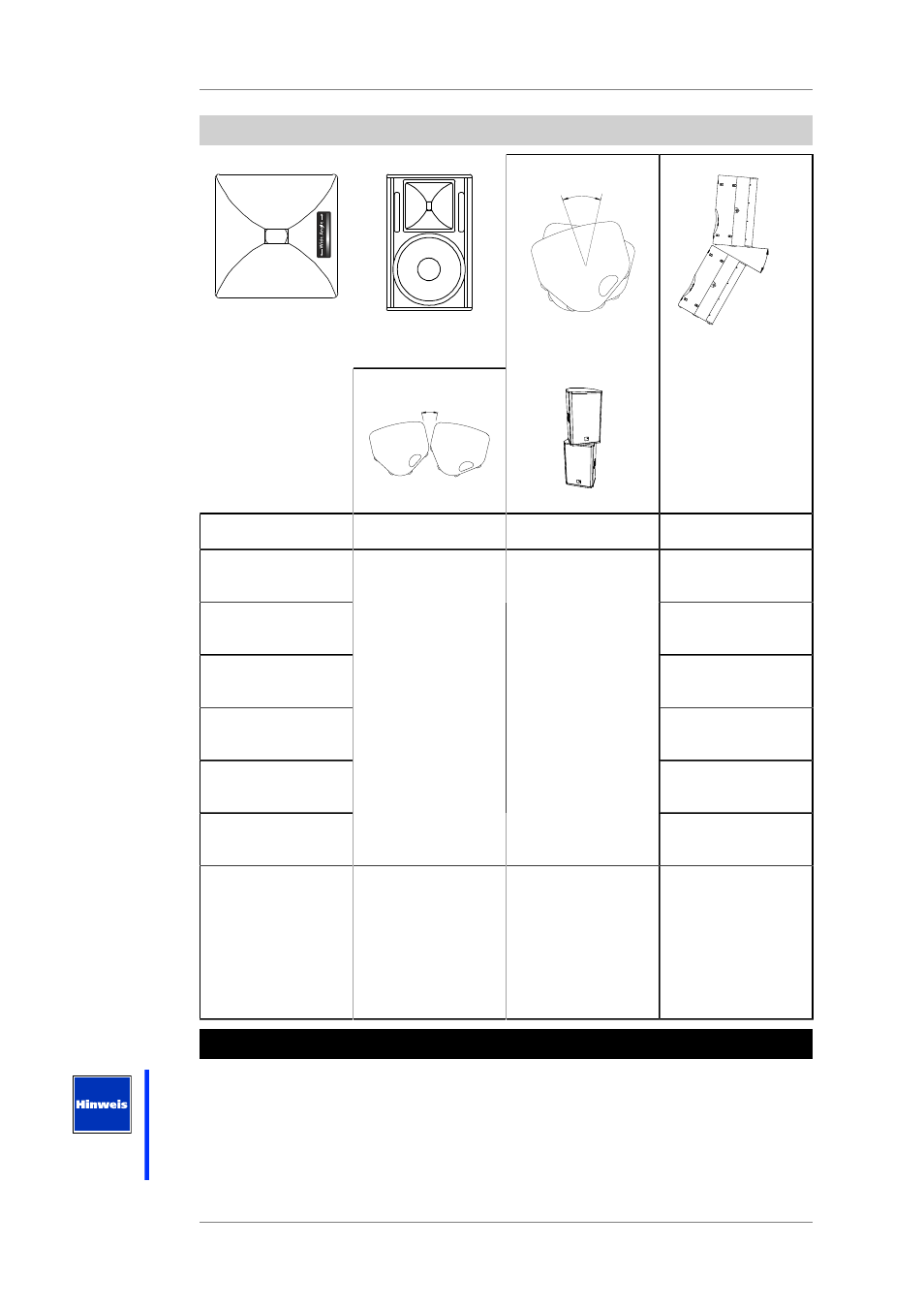

Kombination
Winkel 1
Winkel 2
Winkel 3
Gravis 15 N mit
Gravis 15 N
30°
Gravis 15 N mit
Gravis 15 W
35°
Gravis 15 N mit
Gravis 15 XW
40°
Gravis 15 W mit
Gravis 15 W
45°
Gravis 15 W mit
Gravis 15 XW
50°
Gravis 15 XW mit
Gravis 15 XW
20°
30°
55°
Anwendung
Erweiterung des
horizontalen
Abstrahlwinkels,
z.B. für breit zu
beschallende
Hörerflächen
Erweiterung des
horizontalen
Abstrahlwinkels
und Erhöhung
des Schallpegels
bei Beschallung
von größeren
Entfernungen
Erweiterung
des vertikalen
Abstrahlwinkels,
z.B. für
Rangbeschallung
8.
Hinweise für das Verkabeln
•
Bevor Sie Ihren GRAVIS 15 Lautsprecher verkabeln, schalten Sie sämtliche Geräte aus
und drehen Sie alle Regler zu.
•
Verwenden Sie ausschließlich hochwertige Lautsprecherkabel mit einem ausreichend
großen Kabelquerschnitt. Der Kabelquerschnitt ist abhängig von der Länge der
Lautsprecherkabel.
Mindest-Kabel-Querschnitt (mm²)
