14
8. Bei Installation des Einsatzes:
Führen Sie die linke Kante des Einsatzes winklig in den Seitenschlitz
ein. Schieben Sie den Einsatz dann nach rechts, richten Sie ihn mit
der Federverriegelung aus, und drücken Sie nach unten, bis Sie ein
deutliches Einrasten hören. Der Einsatz muß mit der Druckwalze
ausgerichtet sein.
Der Einsatz muß parallel zur Druckwalze sein, nicht in einem Winkel.
Siehe folgende Abbildungen.

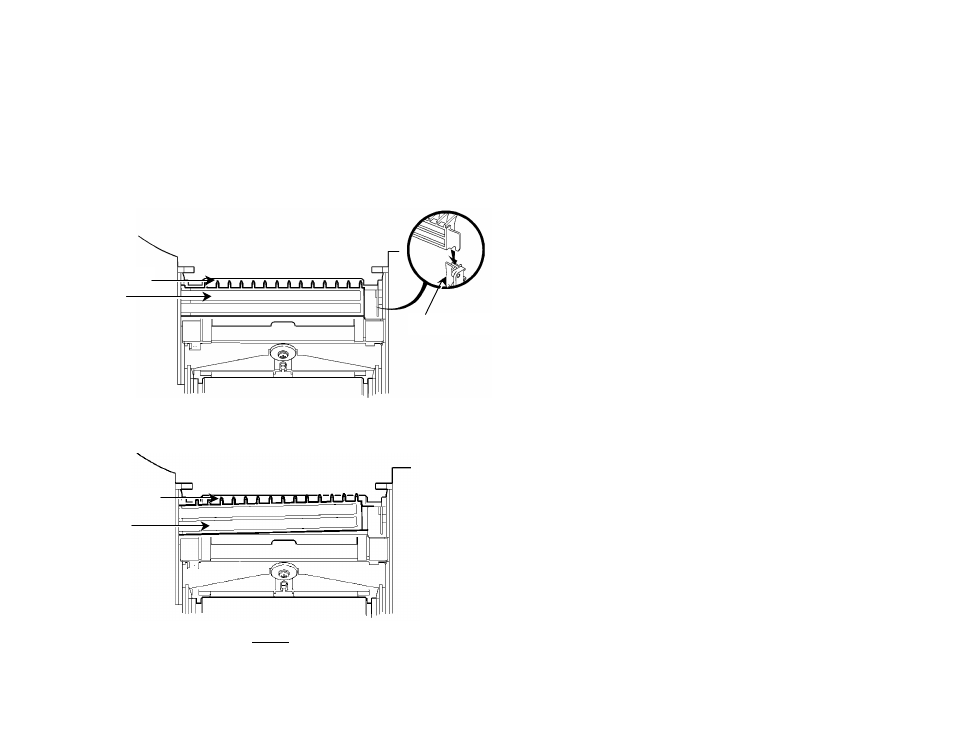

Einsatz richtig installiert.
Federverriegelung
Einsatz
Druckwalze
Druckwalze
Einsatz
Einsatz falsch installiert.
