7. Si vous insérez la barre de décollement :
Insérez le bord gauche de la barre dans la fente latérale en
l’inclinant. Faites ensuite glisser la barre vers la droite et exercez
une pression vers le bas jusqu’à ce que vous l’entendiez
s’enclencher. La barre doit être alignée sur le cylindre de platine.
8. Si vous insérez la tablette :
Insérez le bord gauche de la tablette dans la fente latérale en l’inclinant.
Faites ensuite glisser la tablette vers la droite, en l’alignant sur le loquet
à ressort et exercez une pression vers le bas jusqu’à ce que vous
l’entendiez s’enclencher. La tablette doit être alignée sur le cylindre de
platine.
Elle doit également être parallèle au cylindre de platine, non inclinée

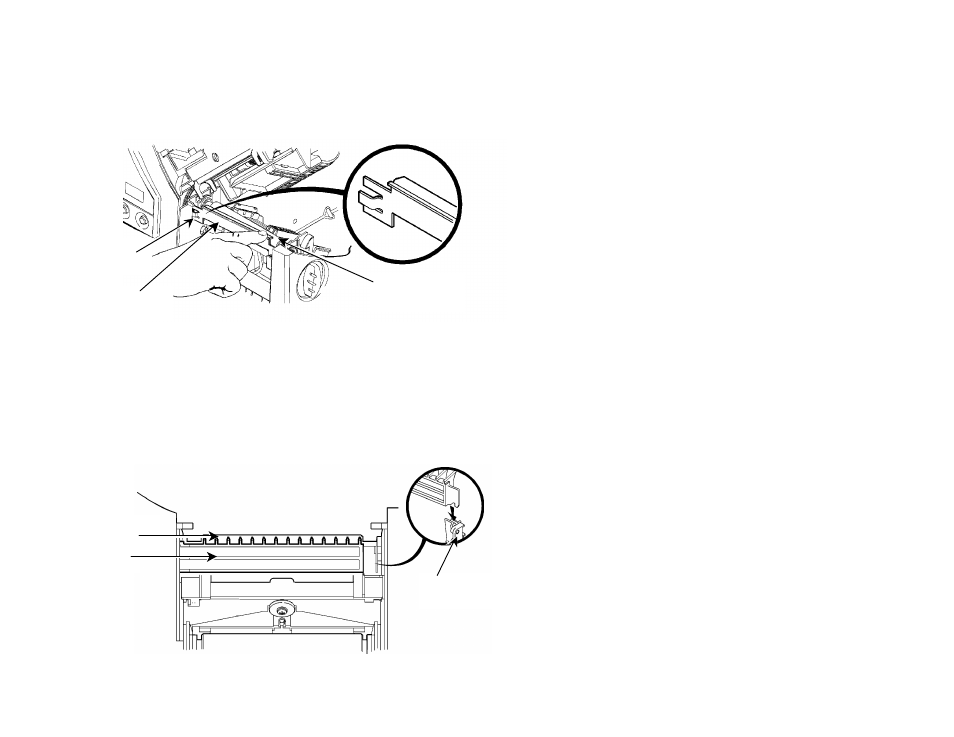

par rapport à celui-ci. Reportez-vous aux diagrammes suivants.
Fente
l a t é r a l e
B a r r e d e
dé collement
Cylindre de
platine
T a b l e t t e c o r r e c t e m ent insé r é e
Tablette
Cylindre de
platine
Loquet à
r e s s o r t
