Basler Electric DGC-2020HD Benutzerhandbuch
Seite 372
362
9469375990 Rev B

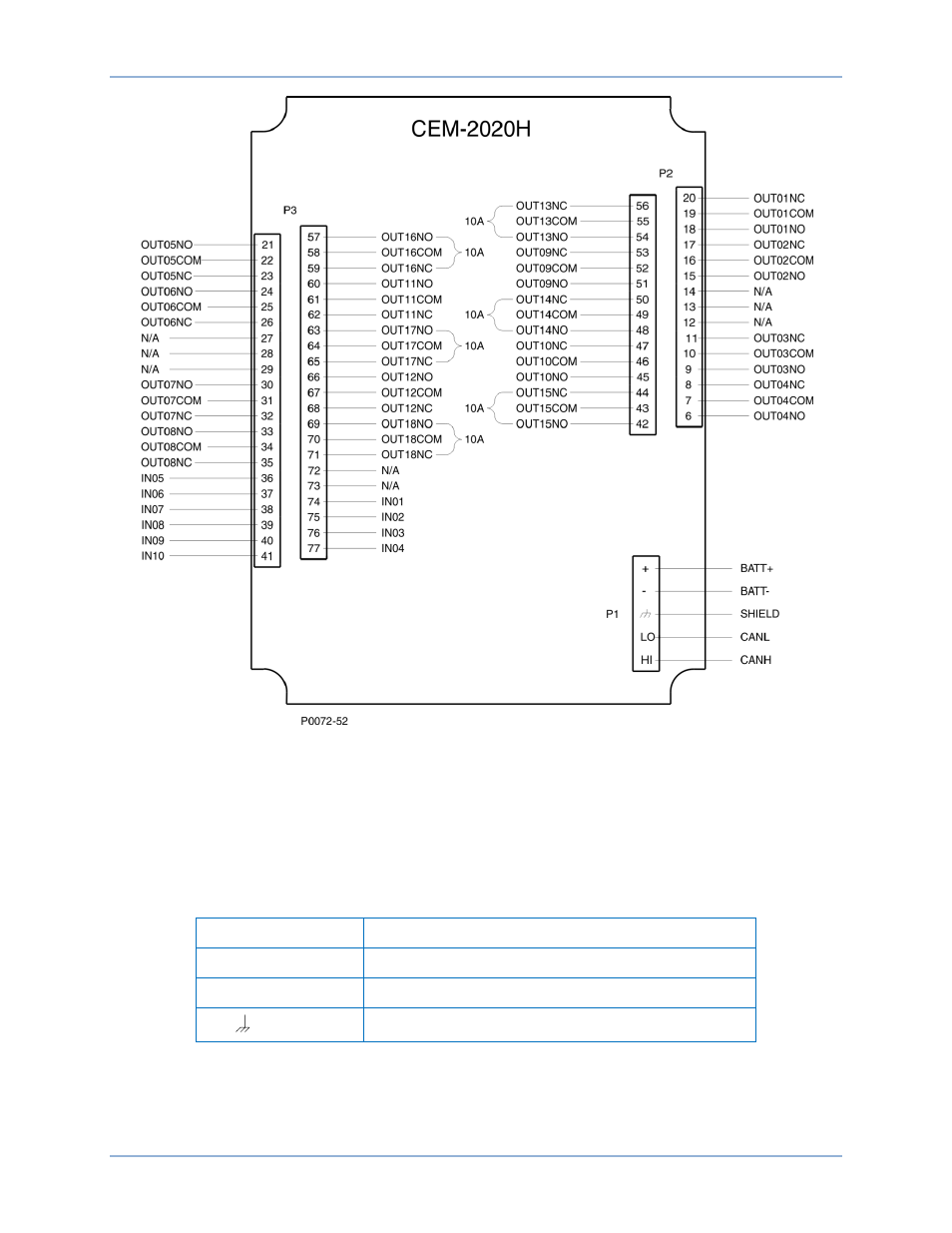

Abbildung 205. CEM-2020H Kontakteingangs- und Kontaktausgangsanschlüsse
CAN Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Kontakterweiterungsmodul und dem DGC-2020HD.
Die Verbindungen zwischen dem CEM-2020 und dem DECS-2020 sollten mit abgeschirmtem Twisted-
Pair Kabel hergestellt werden. Die Anschlüsse der CAN Schnittstelle werden in Tabelle 92 aufgelistet.
Siehe Abbildung 206 und Abbildung 207.
Tabelle 92. Anschlüsse der CAN Schnittstelle
Klemme
Beschreibung
P1- HI (CAN H)
CAN High Anschluss (gelber Draht)
P1- LO (CAN L)
CAN Low Anschluss (grüner Draht)
P1-
(SHIELD)
CAN Drain Anschluss (Abschirmung)
CEM-2020
DGC-2020HD
