Produktbeschreibung
Pin
Signal
Pin
Signal
1
5V
3
D+
2
D-
4
GND

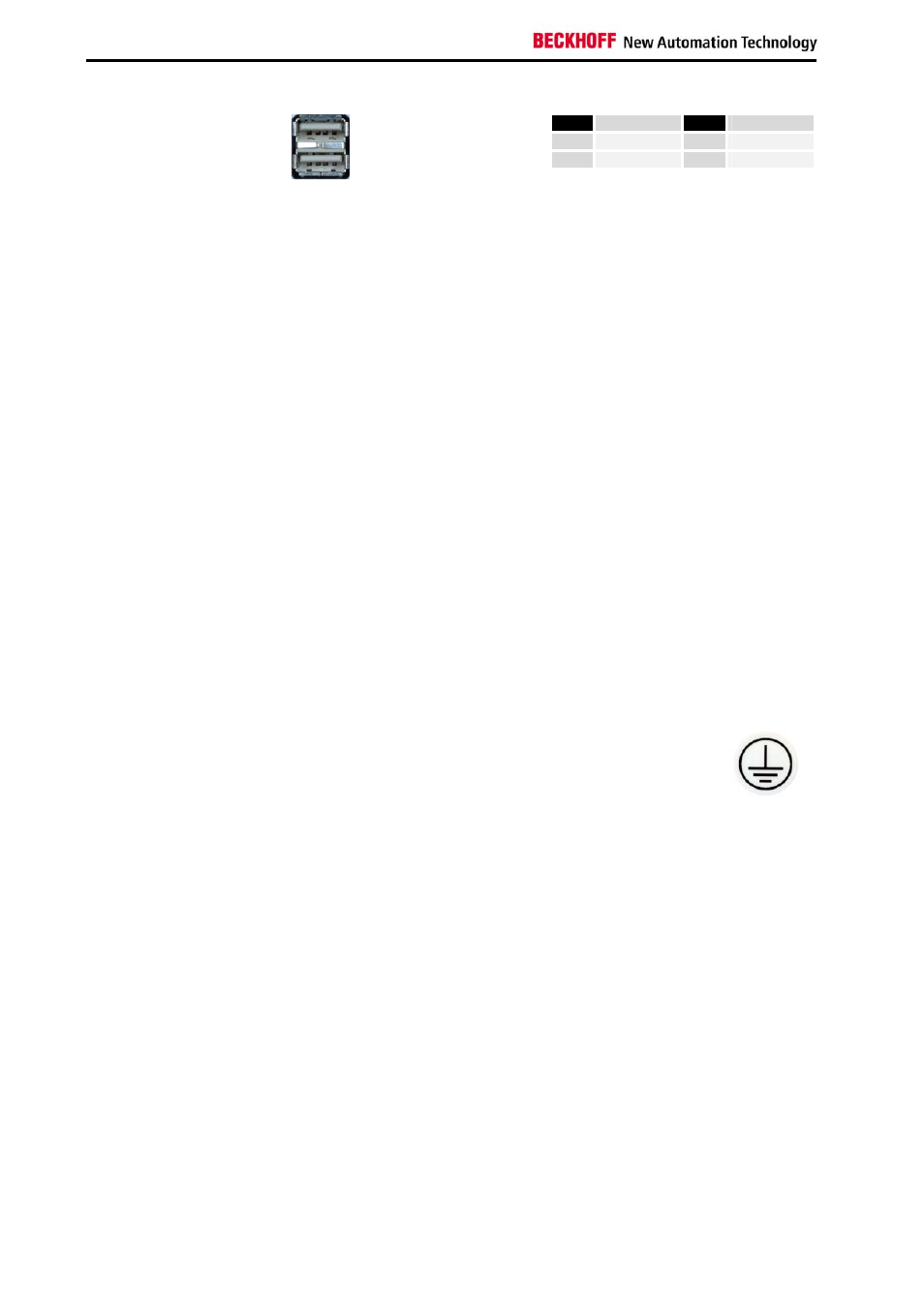

X 104 USB1, USB2
USB-Ausgänge
USB Typ-A 2-fach Leiterplatten-Montage
(FCI 72309-0030B USB Double Receptacle
A-Type)
Steckerbeschreibung
Serielle Schnittstelle
Serielle Schnittstelle
COM1
Der Einbau-Panel-PC verfügt über eine serielle Schnittstelle COM1 (X 100)
vom Typ RS232 zum Anschluss von seriellen Peripheriegeräten.
Stromversorgung
Stromversorgung
Über die Cage-Clamp-Buchse (X 101) wird die Stromversorgung des
Einbau-Panel-PCs hergestellt.
Mit dem Einbau-Panel-PC wird ein Stromversorgungsstecker ausgeliefert.
Netzwerk-Schnittstellen
Netzwerk
Die RJ-45-Buchsen (X 102, X 103) ermöglichen den Anschluss des
Einbau-Panel-PCs an ein Ethernet-Netzwerk.
USB-Schnittstellen
USB1 – USB2
Die beiden USB2.0-Schnittstellen (X 104, Stecker-Typ A) dienen dem
Anschluss von Peripheriegeräten mit USB-Anschluss.
Schutzerdung
Schutzerdung
Über den Erdungsbolzen auf der Gehäuserückseite wird die
niederohmige Schutzerdung des Einbau-Panel-PCs
hergestellt.
6
CP67xx
