BECKHOFF C5101 Benutzerhandbuch
Seite 10
Produktbeschreibung
Öffnen des Gehäuses
Um das PC-Gehäuse zu öffnen, entfernen Sie die 4 seitlichen
Befestigungsschrauben des Gehäusedeckels (siehe Foto Rückansicht des
C5101) mit einem Kreuzschlitz-Schraubendreher. Der Gehäusedeckel läßt
sich dann nach oben abheben und ermöglicht den Zugang zu Festplatte,
Prozessor, Speicher und Steckkarten (siehe nächstes Foto).

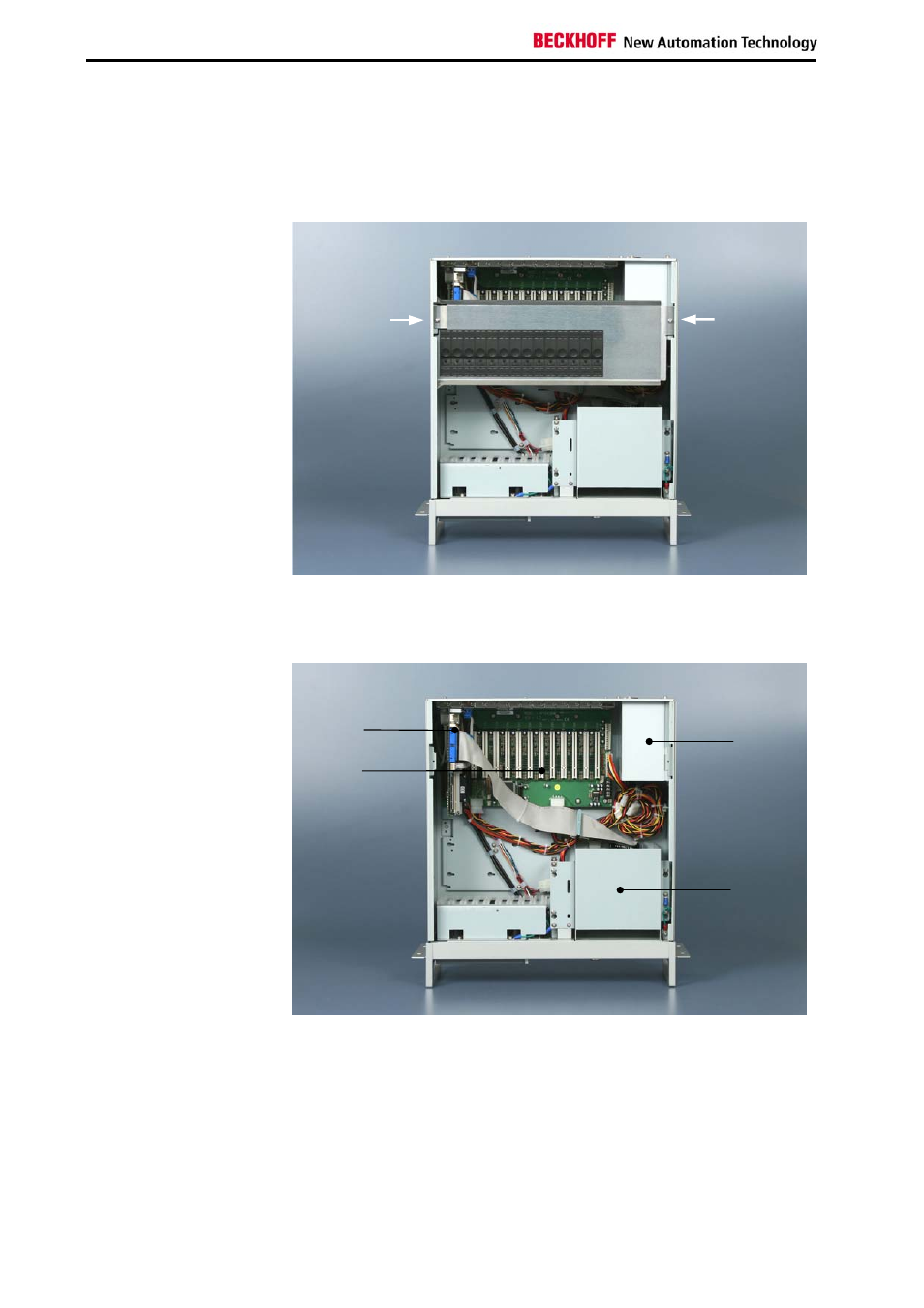

Entfernen des
Kartenniederhalters
Entfernen Sie die 2 Befestigungsschrauben des Kartenniederhalters (siehe
Pfeile) mit einem Kreuzschlitz-Schraubendreher. Der Niederhalter läßt sich
dann nach oben abheben.
Ansicht des geöffneten PCs
Unter dem Gehäusedeckel befinden sich ein Steckkarten-Motherboard (1)
und ein 14 Slot Passive Backplane (2).
Gut zugänglich sind das Netzteil (3), die Festplatte und die CD/ DVD-
Laufwerke (4).
Die Anschlüsse nach außen befinden sich an der Rückseite des
Gehäuses (5) und hinter der Frontklappe.
5
1
3
2
4
8
C5101
