Schnittstellen
Schnittstellen des
Industrie-PCs C5101
Serielle Schnittstellen
RS 232
COM1 - COM2

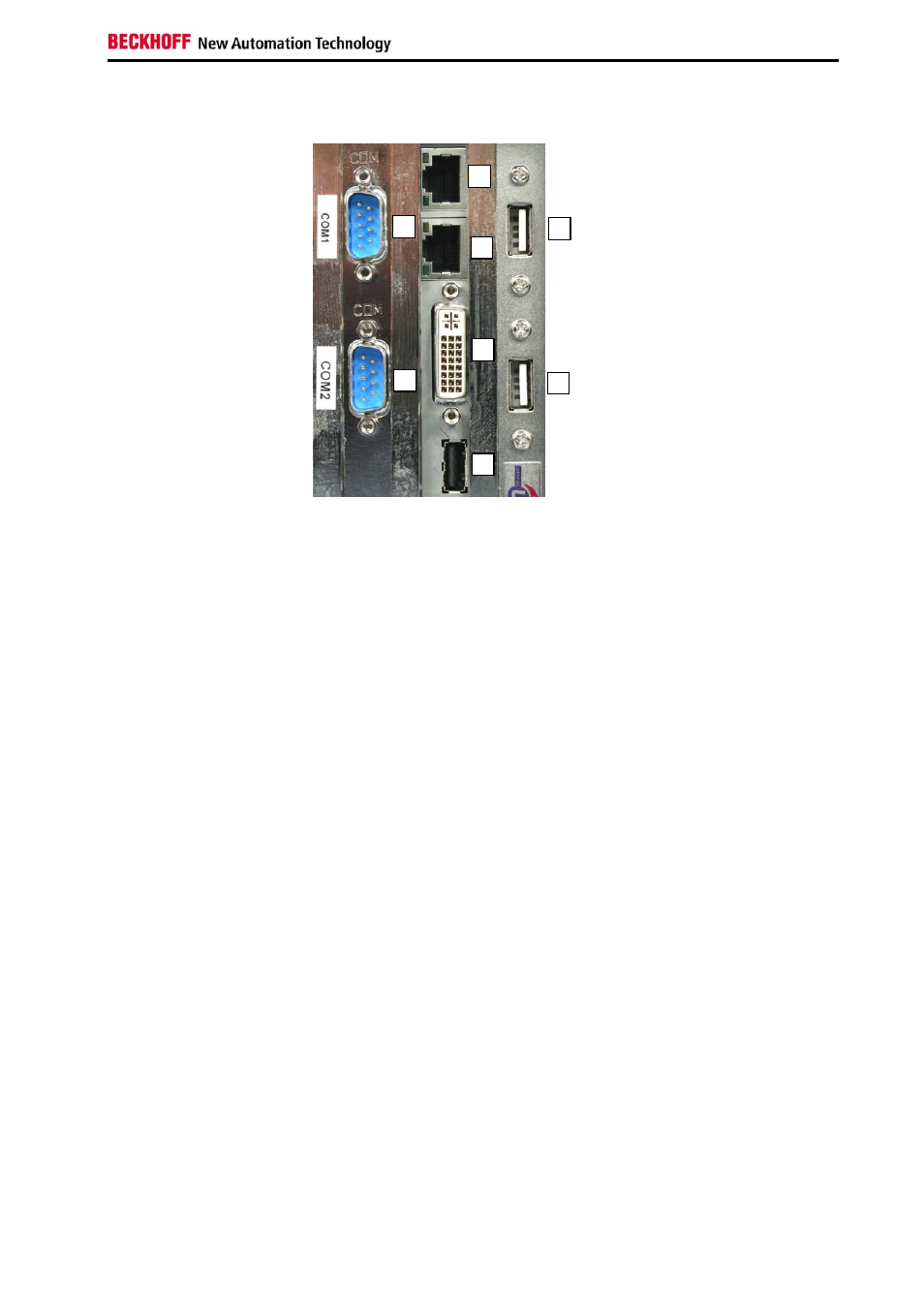

Der Industrie-PC C5101 verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 (1) und COM2 (2) vom Typ RS232, die auf eine 9-
polige SUB-D Stiftleiste geführt sind.
Netzwerk-Anschluss
Netzwerk 100/1000BASE-T Die RJ-45-Buchse (3) ermöglicht den Anschluss des PCs an ein 100/1000
BASE-T Netzwerk.
Netzwerk 10/100BASE-T
Die RJ-45-Buchse (4) ermöglicht den Anschluss des PCs an ein 10/100
BASE-T Netzwerk.
DVI (Digital Visual Interface)
DVI-I
Der DVI Anschluss (5) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
USB-Schnittstellen
USB1 – USB3
Die USB-Schnittstellen (6), (7) und (8) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss.
Zwei weitere USB-Schnittstellen befinden sich hinter der Frontklappe.
Unterstützt wird die USB 2.0-Norm.
Zusätzliche Steckkarten (optional)
Typenschild
Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
