Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Die Industrie-PC-Serie C63xx ist in Verbindung mit einem DVI/ USB-
Control-Panel CP68xx oder CP78xx für den Einbau in Schaltschränke der
Maschinen- und Anlagentechnik konzipiert.
Die PCs der Serie C63xx-0030 und C63xx-0040 unterscheiden sich durch
die Prozessorausstattung.
Aufbau C6320, C6330
Ausstattung mit 3 PCI-Slots

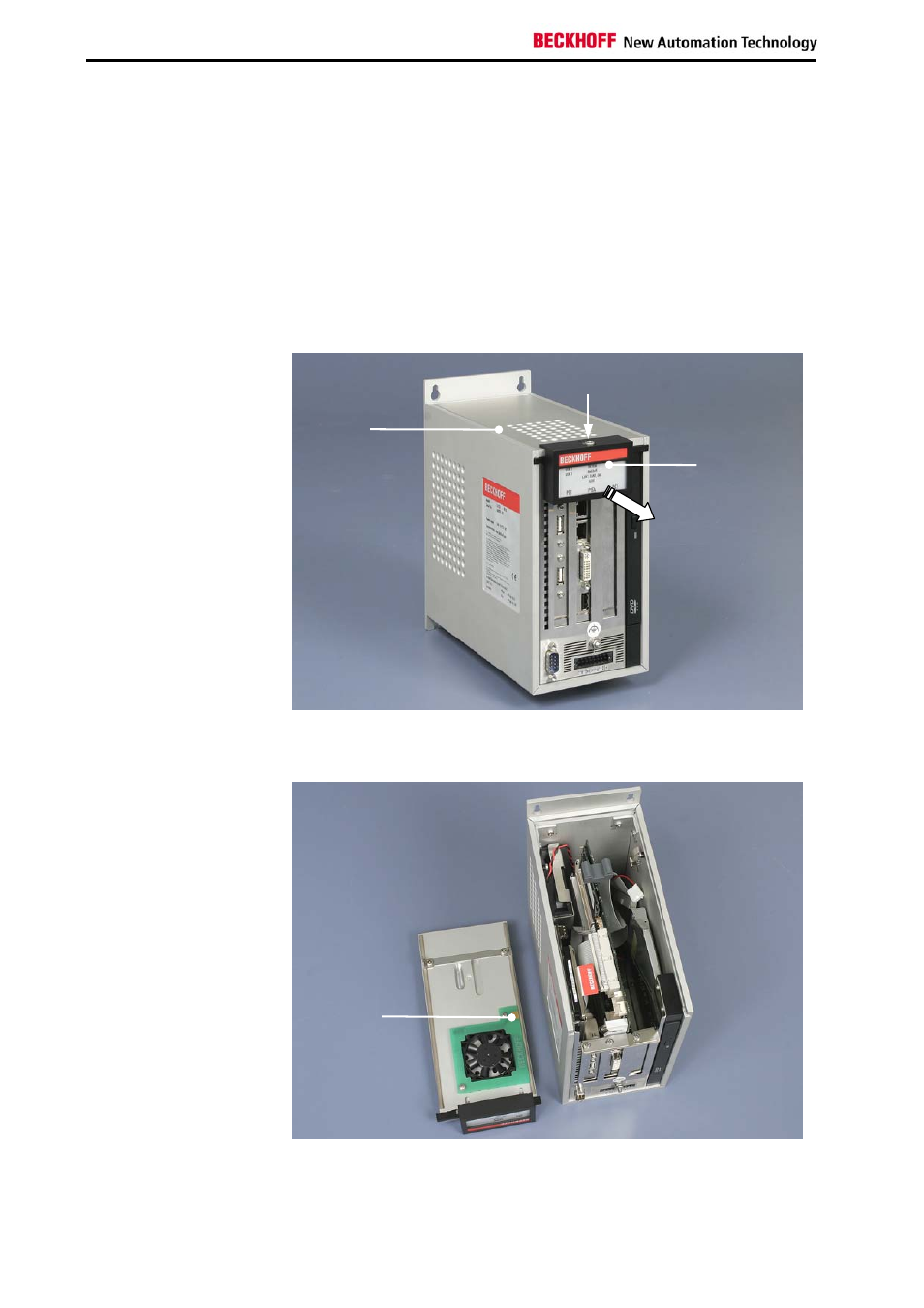

Frontansicht am Beispiel
des C6330
in Grundausstattung
Öffnen des Gehäuses
Um das PC-Gehäuse zu öffnen, lösen Sie zunächst die Schraube (1) mit
einem Schraubendreher um eine Umdrehung. Die Kunststoffkappe (2) läßt
sich dann nach vorne ziehen und entriegelt die Deckelplatte (3).
Ansicht von oben in das
geöffnete Gehäuse
Sie können die Deckelplatte jetzt nach oben abnehmen. Achten Sie darauf,
dass die elektrischen Kontakte für die Stromversorgung des Lüfters (1)
nicht beschädigt werden!
1
3
2
1
1
