Installationsanleitung

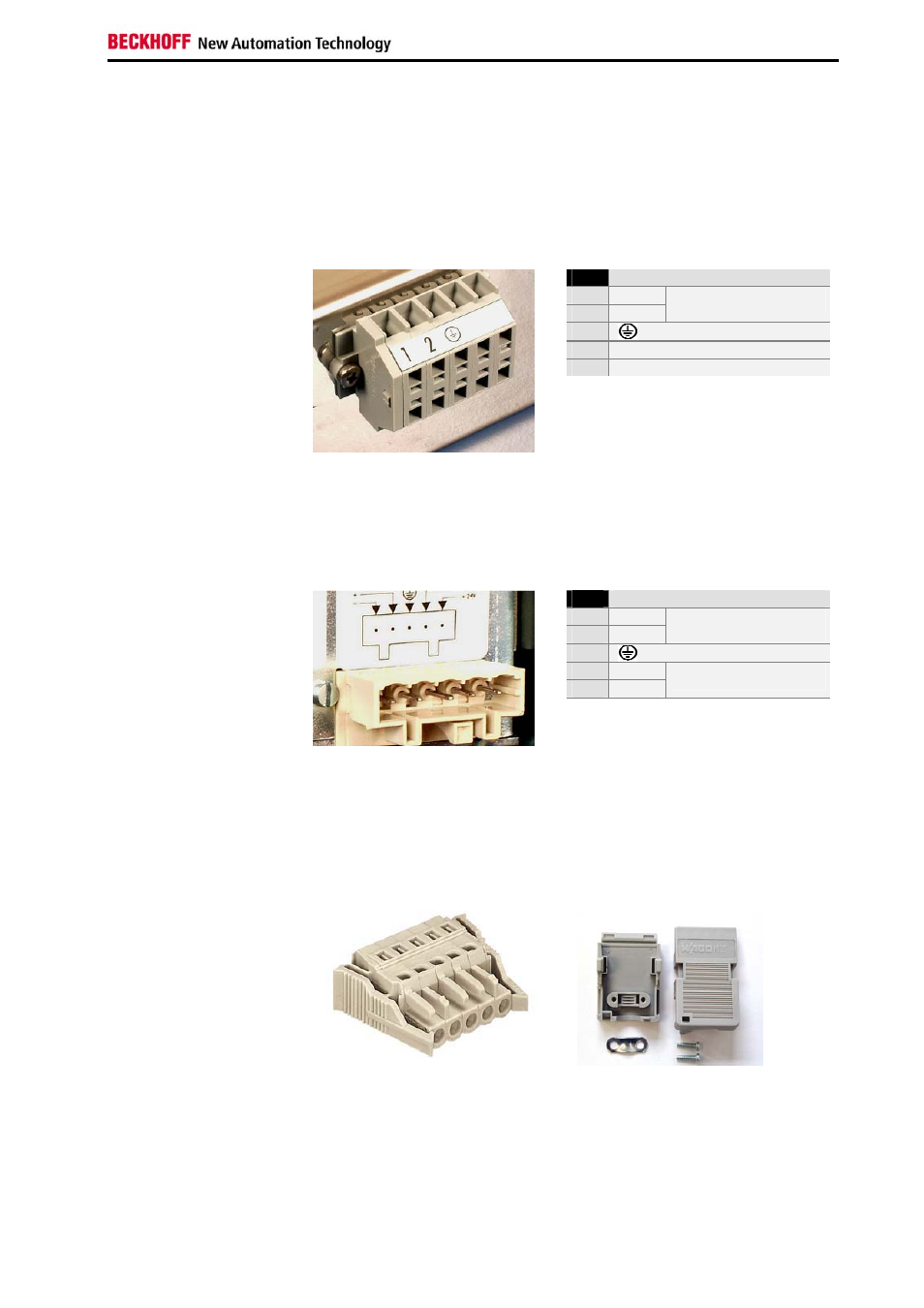

Anschließen des Akku-Packs
Verbindung mit dem Industrie-PC
Für den Anschluss des Akku-Packs an das Netzteil des Industrie-PCs
befindet sich am Gehäuse des Akku-Packs die auf dem Foto abgebildete
5-polige 2-Leiter-Klemmenleiste mit Befestigungsflanschen.
Anschlussklemmleiste am
Akku-Pack Pin Funktion
1 -
2 +
24 V Akku-Pack
3
4 nicht belegt
5 nicht belegt
5
4
3
2
1
Stromversorgung des Industrie-PCs
Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die
auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss
und Befestigungsflanschen.
Pinbelegung bei 24 V
DC
Netzteil
Pin Funktion
1 +
2 -
24 V DC
Versorgungsspannung
3
5 +
6 -
24 V Akku-Pack
2 1 3 4 5
Montage des Stromversorgungskabels
Verdrahtung entsprechend
Verdrahtungsplan Montieren Sie das Kabel für die Stromversorgung des Industrie-PCs bzw.
die Verbindung zwischen Industrie-PC und Batteriepack entsprechend dem
Verdrahtungsplan mit dem mitgelieferten Material zur Steckermontage.
Material zur
Steckermontage
Federsteckerleiste
Zugentlastungsgehäuse
A
B
C D
C9900-U330-0010 5
