Installationsanleitung
Steckermontage
Montage des Steckers am
Kabel So montieren Sie den Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Stecken Sie die Leitung in die Halterungen durch einfaches
Eindrücken gemäß Pinbelegungsaufkleber und Verdrahtungsplan.
3. Drücken Sie das Unterteil (Teil A) des Zugentlastungsgehäuses
auf die Oberseite der Federsteckleiste, bis es einrastet.
4. Bringen Sie die Zugentlastung des Zuführungskabels an, indem
Sie dieses mit der Kabelschelle (Teil C) und den

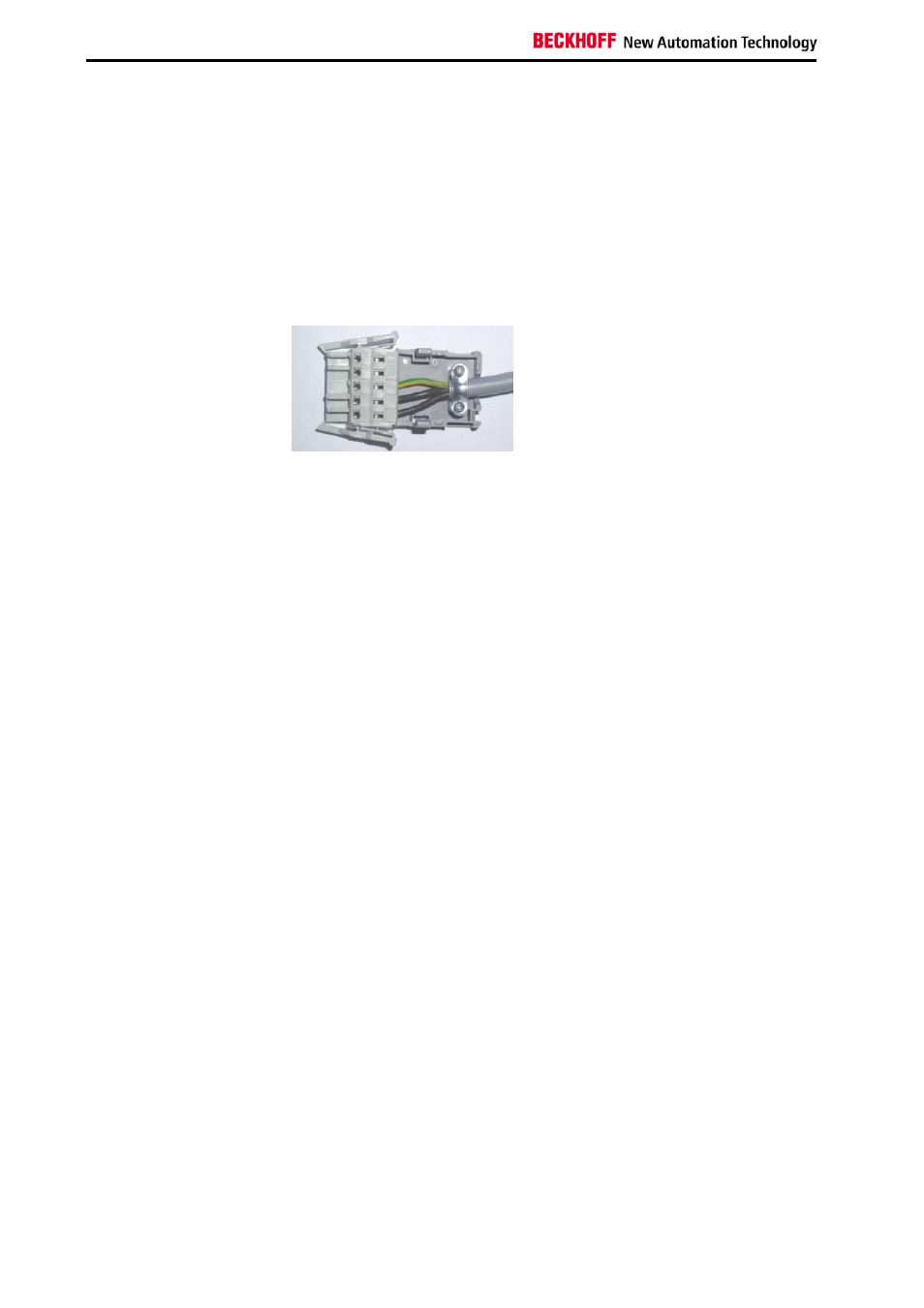

Befestigungsschrauben (Teil D) arretieren (siehe Foto unten).
Anbringen der
Zugentlastung
Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
Kabelquerschnitte
Für die Zuleitungen zum Industrie-PC müssen Leitungen mit einem
Kabelquerschnitt von 1,5 mm
2 (AWG 16) verwendet werden. Bei größeren
Entfernungen zwischen Akku-Pack und PC sollten Kabel mit einem
Kabelquerschnitt von 2,5 mm
2 (AWG 14) verwendet werden, um einen zu
hohen Spannungsabfall im Kabel zu vermeiden.
