Installation
3.2 Montage
Das Akku-Pack C9900-U332-0010 ist im Auslieferungszustand für vertikale Montage vorgesehen. Durch
den Umbau der Montageplatte kann das Akku-Pack auch in horizontaler Ausrichtung auf der Hutschiene
montiert werden.
Luftzirkulation
Hinweis
Beachten Sie beim Einbau in ein geschlossenes Umgehäuse, dass ausreichend
Volumen zur Luftumwälzung vorhanden ist.
Extreme Umgebungsbedingungen vermeiden
Achtung
Vermeiden Sie, so weit wie möglich, extreme Umgebungsbedingungen. Schützen Sie
das Akku-Pack vor Staub, Feuchtigkeit und Hitze.

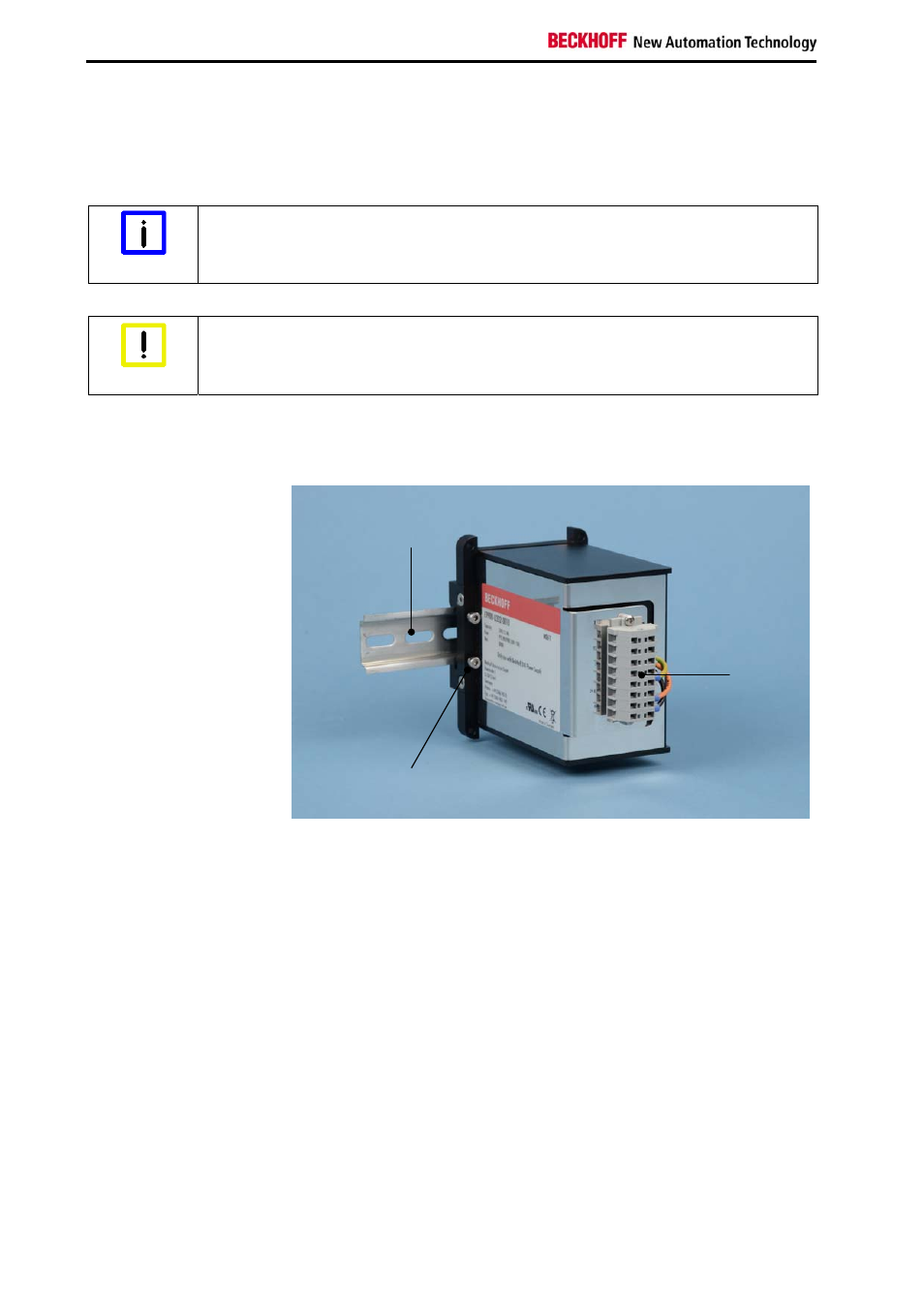

3.2.1 Vertikale Montage
Akku-Pack
C9900-U332-0010,
vertikale Ausrichtung
bei Auslieferung
2
1
3
Die elektrischen Anschlüsse (1) befinden sich an der Frontseite des Gehäuses.
Mit der Rückseite wird das Akku-Pack auf einer Hutschiene vom Typ TS 35 x 15 (2) im Schaltschrank
montiert. Das Akku-Pack wird von vorne mit den vier Innensechskantschrauben (3) auf der Schiene
gesichert, verwenden Sie hierzu einen Inbusschlüssel der Größe 3,0.
