Verdrahtungsplan
6 Verdrahtungsplan
Explosionsgefahr!
GEFAHR
Das Akku-Pack darf nicht im explosionsgefährdeten Bereich eingesetzt werden!

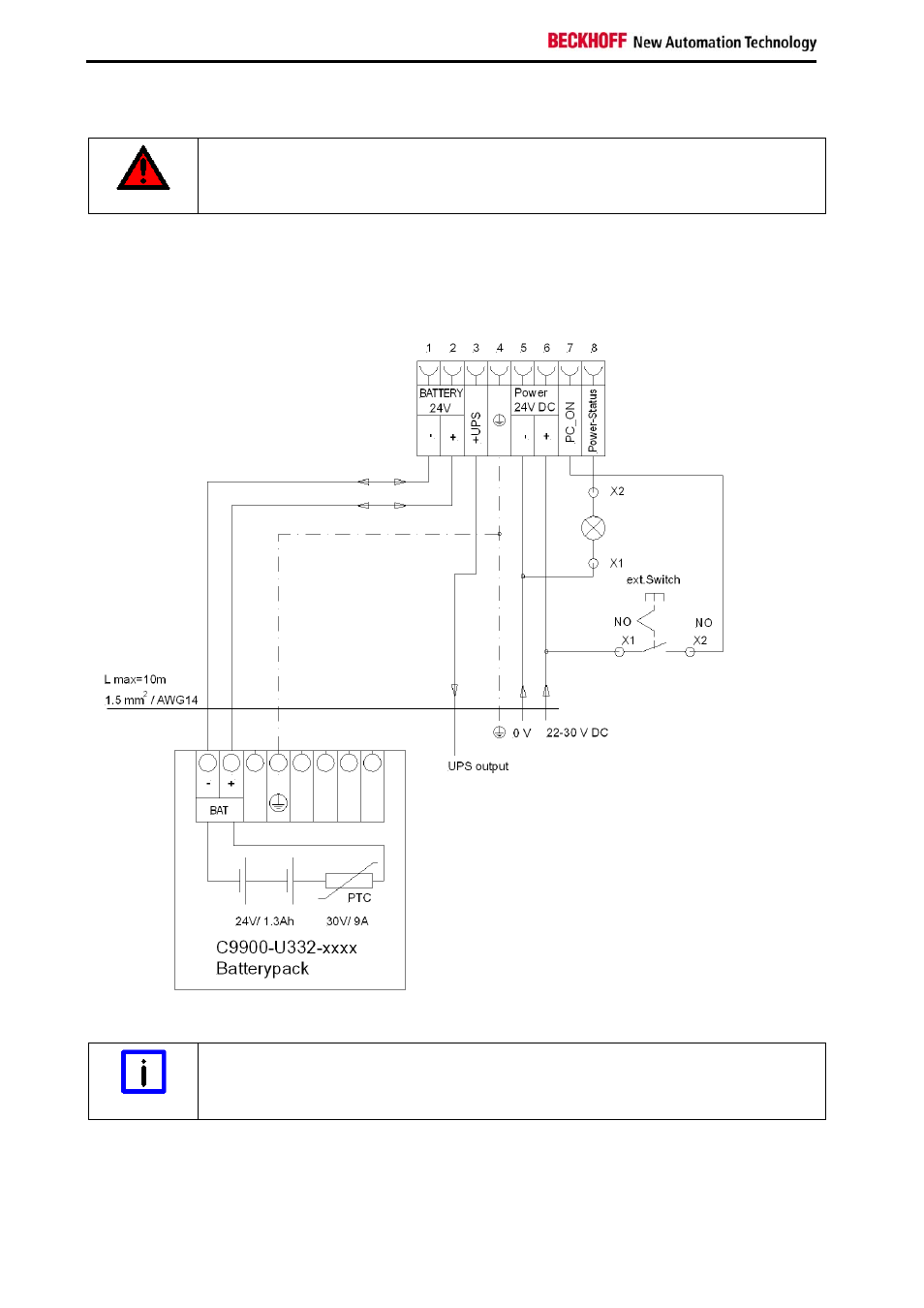

Verdrahtungsplan Stromversorgung und externe Beschaltung
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-
Status symbolisch):
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie-
PCs mit integrierter USV möglich (Bestelloption).
14
C9900-U332-0010
