Produktbeschreibung

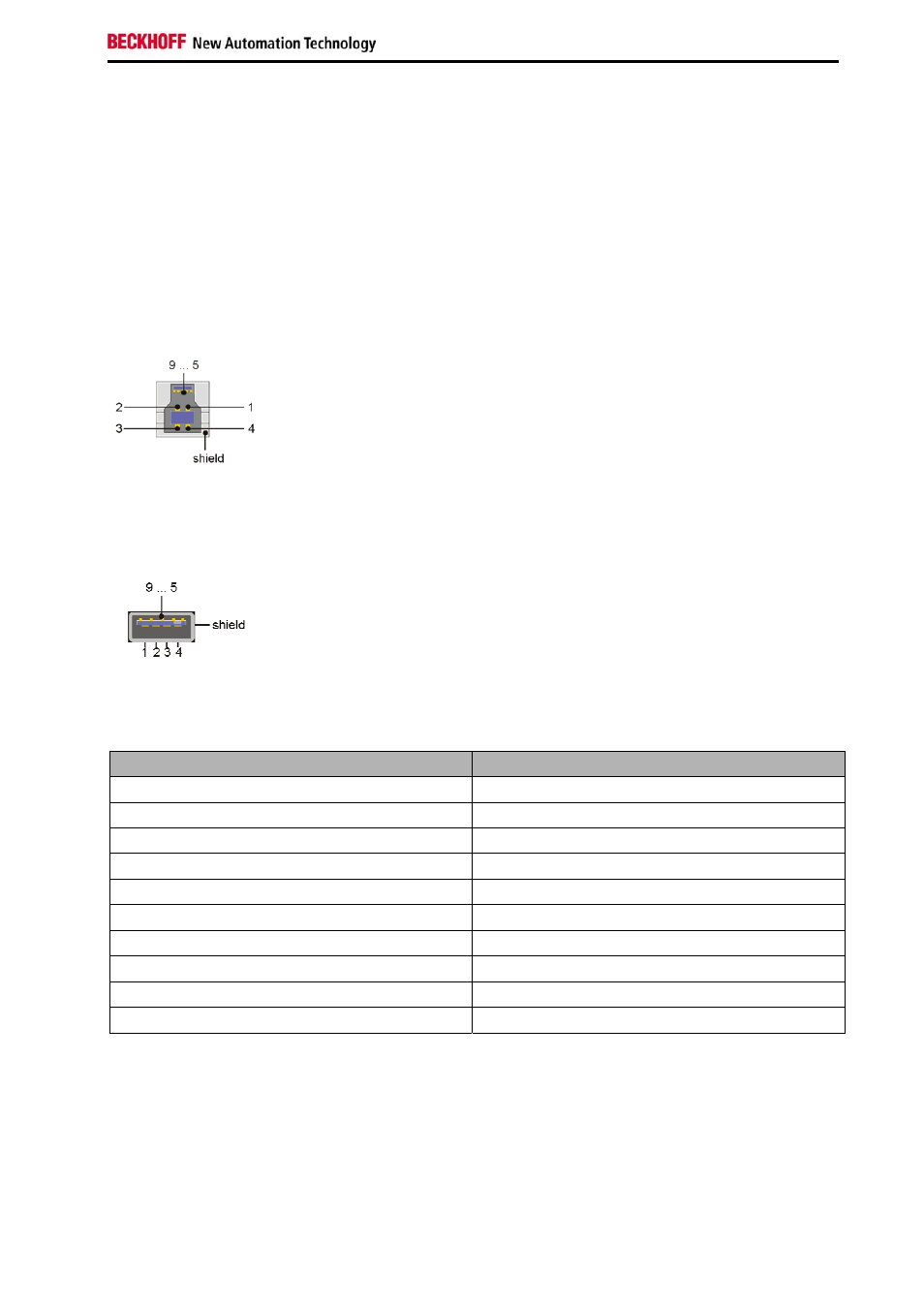

2.2.2 Daten-Anschlüsse
Es gibt zwei Arten von Daten-Anschlüssen:
• USB Port Type B (USB IN)
• USB Port Type A (Downstream-Port).
Die Belegung der Stecker ist wie folgt:
2.2.2.1 USB Typ B Port (X20) (Standardkabel)
USB IN
2.2.2.2 USB Typ A Port (X31, X32, X33, X34) (Standardkabel)
Downstream-Port
2.2.2.3 Pinbelegung
Pin
Belegung
1 VCC
2 Data
-
3 Data
+
4 GND
5 SSRX
-
6 SSRX
+
7 GND_DRAIN
8 SSTX
-
9 SSTX
+
Shield Shield
