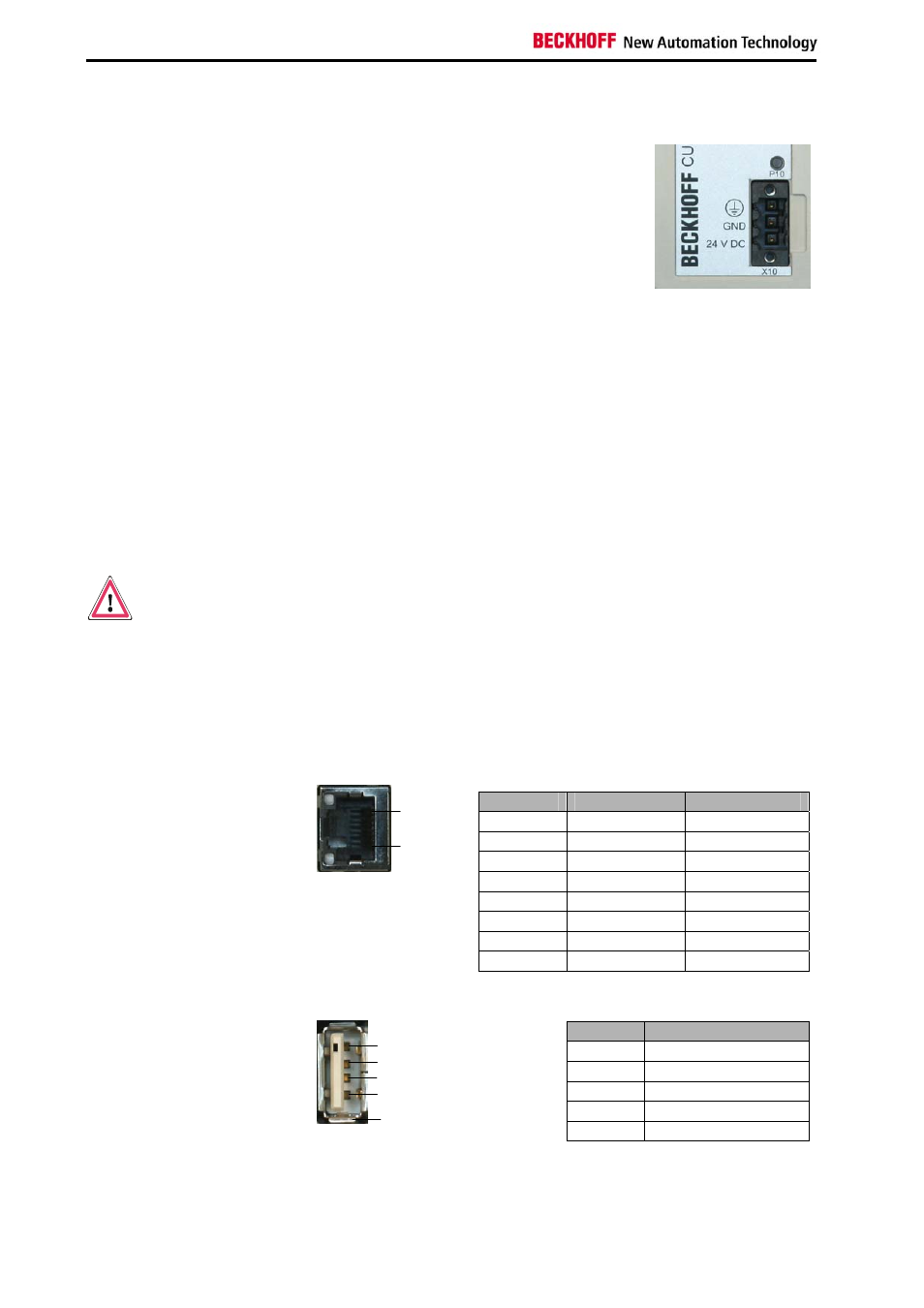

Produktbeschreibung
Stromversorgung
Zusätzliche
24 V
DC
Stromversorgung
Der USB-Extender-Rx CU8850 wird im
Regelfall über die USB-Verlängerung mit Strom
versorgt. Zusätzlich kann das Gerät über den
Stromanschluss (X10) mit Strom versorgt
werden.
Benötigt ein USB-Gerät mehr als 300 mA, so
muss die zusätzliche 24 V
DC
Stromversorgung
angeschlossen werden.
Die Verdrahtung erfolgt wie abgebildet auf der
Frontseite des CU8850 USB-Extender-Rx.
Stromversorgung
UL Anforderungen
Zur Einhaltung der UL-Anforderungen dürfen die Externder-Boxen nur
mit Versorgungsspannungen (24 VDC) versorgt werden, die
• von einer isolierten, mit einer Sicherung (entsprechend UL248)
von maximal 4 A geschützten Quelle, oder
• von einer Spannungsquelle die NEC class 2 entspricht
stammen. Eine Spannungsquelle entsprechend NEC class 2
darf nicht seriell oder parallel mit einer anderen NEC class 2
entsprechenden Spannungsquelle verbunden werden!
Gefahr
Zur Einhaltung der UL-Anforderungen darf das Gerät nicht mit
unbegrenzten Spannungsquellen verbunden werden!
Daten-Anschlüsse
Der CU8850 hat zwei Arten von Anschlüssen: RJ45-Anschluss und
USB Port Typ A. Die Pinbelegung ist im Folgenden beschrieben:
RJ 45 Port (X20) (Standard CAT5-Kabel)
RJ 45 Port
Pin Signal Belegung
1 15 V 15 V +
2 GND GND
3 TX
USB TX
4 RX USB RX
5 RX USB RX
6 TX USB TX
7 15 V 15 V +
8 GND GND
USB Typ A Port (X30) (Standard-Kabel)
USB Typ A Port Pin Signal
1 VCC
2 Data
-
3 Data +
4 GND
Shield Abschirmung
Pin 1
Pin 8
X20
4
3
2
1
Shield
X30
4 CU8850-0000
