Produktbeschreibung

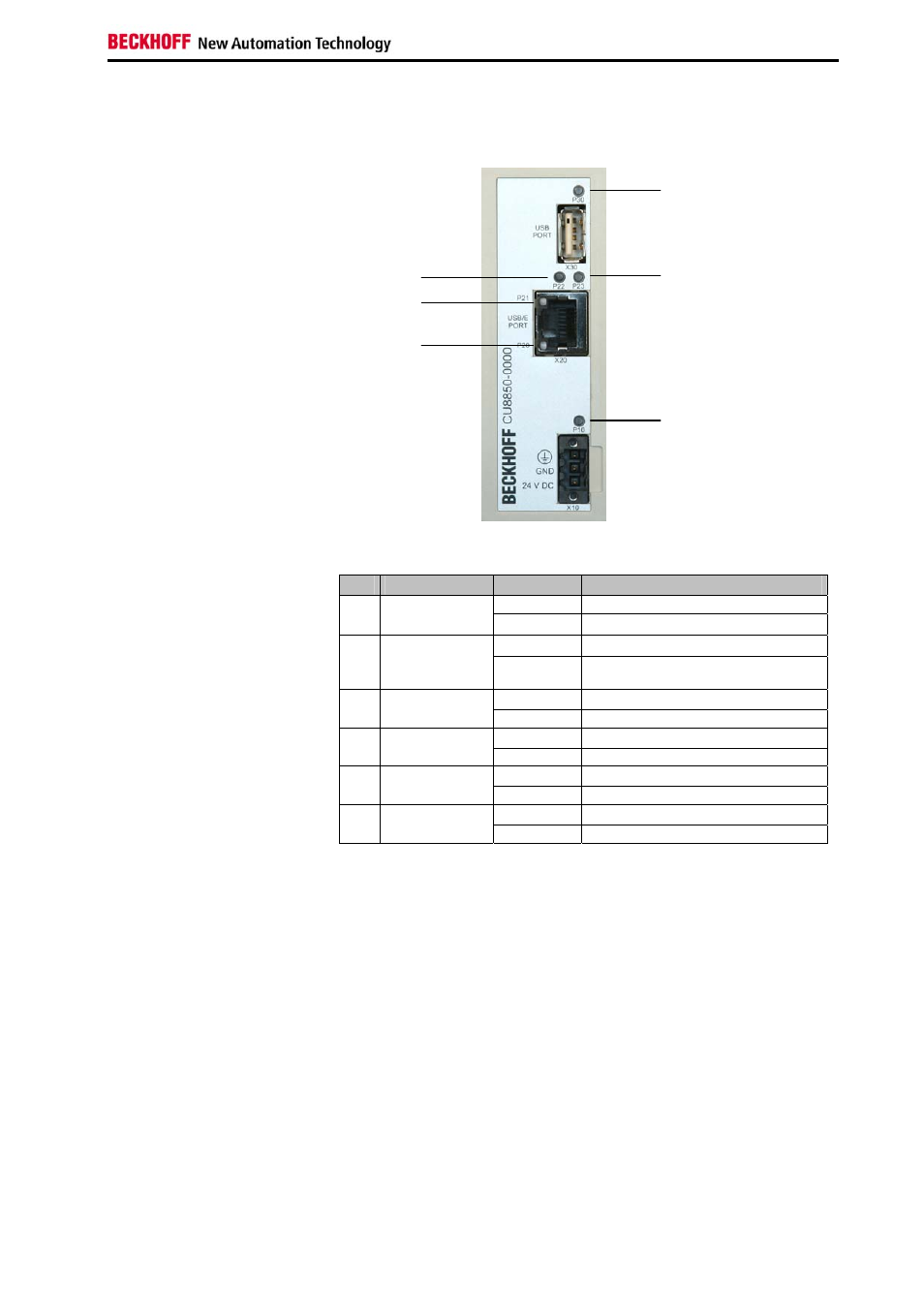

LED-Diagnostik
LED-Diagnostik
Die folgende Tabelle zeigt die möglichen LED-Zustände:
LED Zuordnung Status Bedeutung
off Stromversorgung nicht angeschlossen P10 Stromversorgung
leuchtet grün 24 V
DC
angeschlossen
off USB ist funktionsbereit P20 USB Suspend
leuchtet USB ist im Ruhemodus / kein Gerät
angeschlossen
off 15 V nicht eingespeist P21 USB 15 V
leuchtet 15 V in die USB-Verlängerung eingespeist
off Full-Speed Device angeschlossen P22 USB Device
Full-Speed
leuchtet Kein Device angeschlossen
off Low-Speed Device angeschlossen P23 USB Device
Low-Speed
leuchtet Kein Device angeschlossen
leuchtet grün Strom < 500 mA P30 Strombelastung
am USB Port
leuchtet rot Strom > 500 mA
P30
P23 P22
P21
P20
P10
