Betriebsanleitung

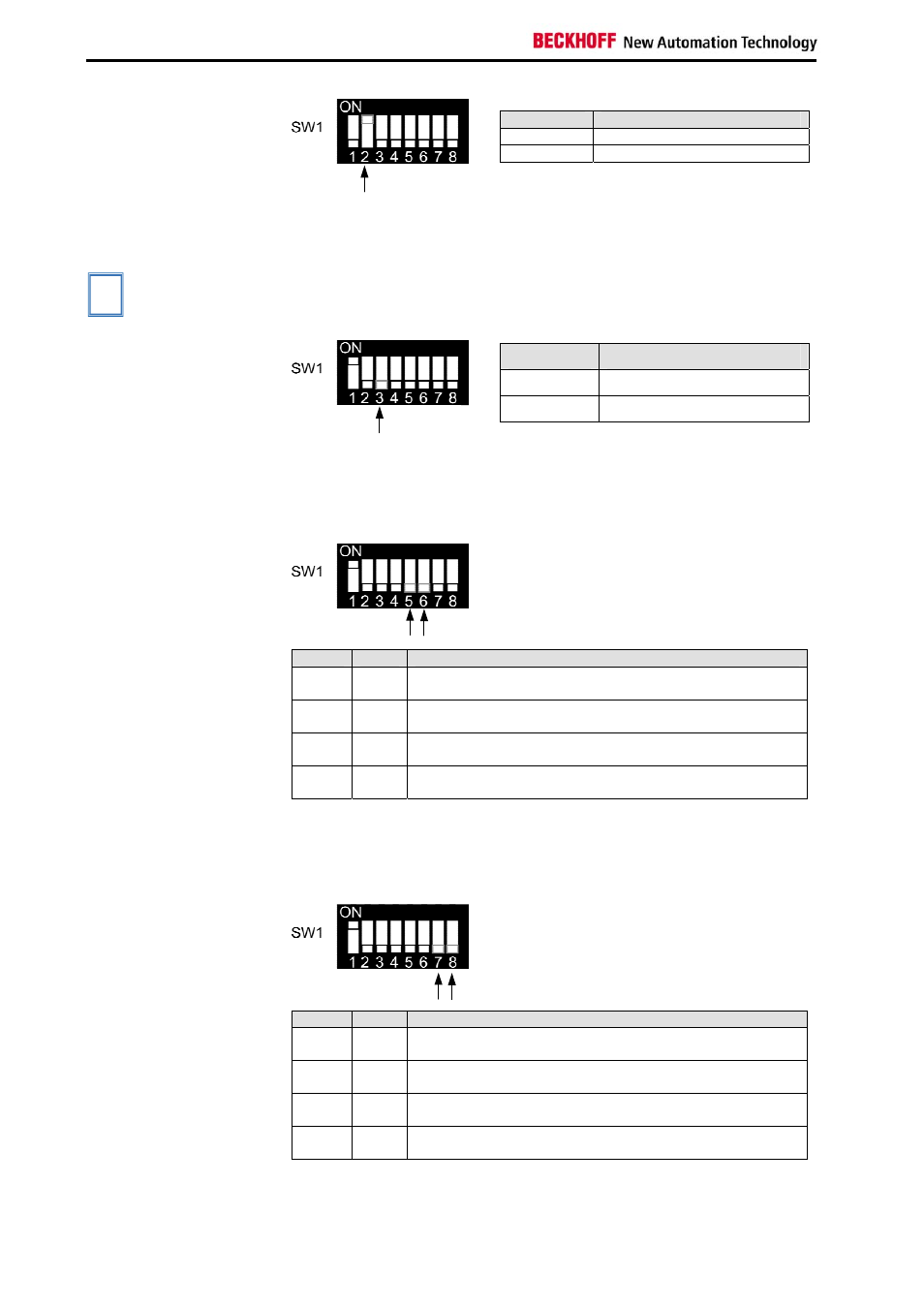

PWRDVI2
PWRDVI2
Funktion
on
DVI-Eingang 1 ist aktiviert
off
DVI-Eingang 1 ist nicht aktiviert
OUT-LEVEL
Der dritte Schalter ermöglicht es, den Abschlusswiderstand für das
Ausgangssignal zu setzen. Zur Erreichung guter Übertragungswerte ist die
Verwendung eines Abschlusswiderstandes empfohlen.
i
Hinweis
Dieser Schalter ist werksseitig auf off gesetzt und sollte nur nach
Rücksprache mit dem Beckhoff Support geändert werden.
OUT-LEVEL Funktion
on Kein
Abschlusswiderstand
off Abschlusswiderstand
gesetzt
Schalter 5 und 6
Über die Schalter 5 und 6 wird die DDC-Signalquelle für den
DVI-Eingang 0 gewählt. Das DDC-Signal des ausgewählten Anschlusses
wird mit dem Gerät an DVI-Eingang 0 verbunden.
Die folgende Tabelle zeigt die möglichen Kombinationen:
5
6
Funktion
off
off
Der DDC-Kanal des DVI-Eingangs 0 (X40) wird mit dem
DDC-Kanal des DVI-Ausgangs 0 (X50) verbunden
on
off
Der DDC-Kanal des DVI-Eingangs 0 (X40) wird mit dem
DDC-Kanal des DVI-Ausgangs 1 (X51) verbunden
off
on
Der DDC-Kanal des DVI-Eingangs 0 (X40) wird mit dem
DDC-Kanal des DVI-Ausgangs 2 (X52) verbunden
on
on
Der DDC-Kanal des DVI-Eingangs 0 (X40) wird mit dem
DDC-Kanal des DVI-Ausgangs 3 (X53) verbunden
Schalter 7 und 8
Über die Schalter 7 und 8 wird die DDC-Signalquelle für den
DVI-Eingang 1 gewählt. Das DDC-Signal des ausgewählten Anschlusses
wird mit dem Gerät an DVI-Eingang 1 verbunden.
Die folgende Tabelle zeigt die möglichen Kombinationen:
7
8
Funktion
off
off
Der DDC-Kanal des DVI-Eingangs 1 (X41) wird mit dem
DDC-Kanal des DVI-Ausgangs 0 (X50) verbunden
on
off
Der DDC-Kanal des DVI-Eingangs 1 (X41) wird mit dem
DDC-Kanal des DVI-Ausgangs 1 (X51) verbunden
off
on
Der DDC-Kanal des DVI-Eingangs 1 (X41) wird mit dem
DDC-Kanal des DVI-Ausgangs 2 (X52) verbunden
on
on
Der DDC-Kanal des DVI-Eingangs 1 (X41) wird mit dem
DDC-Kanal des DVI-Ausgangs 3 (X53) verbunden
