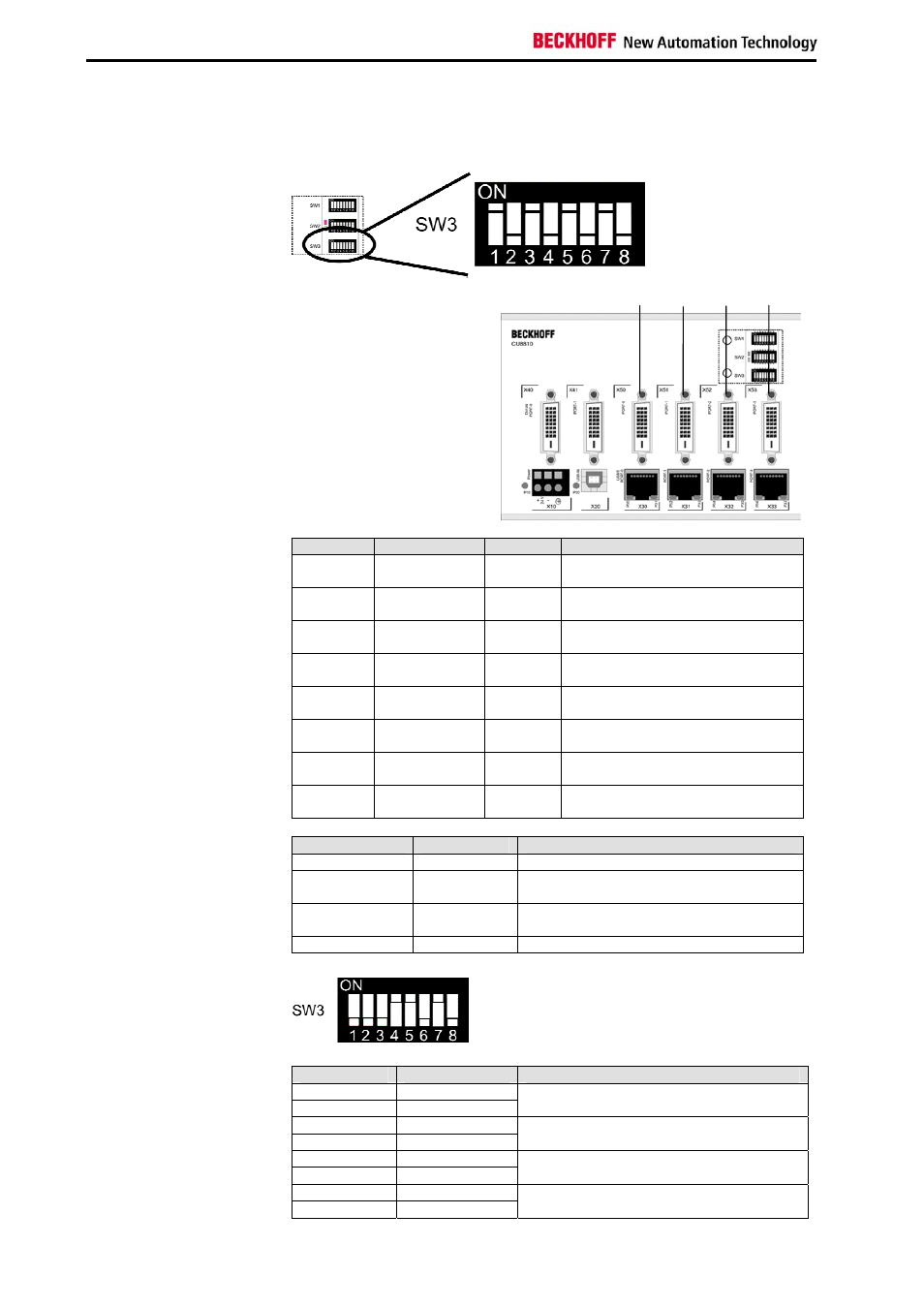

DIP-Schalter 3 (SW3)
DIP- Schalter 3 (SW3)
Dieser DIP-Schalterblock konfiguriert die Ausgänge. Für jeden Ausgang
gibt es zwei Schalter, um die entsprechende Eingangsquelle zu wählen.
Schalter
Name
Ausgang Funktion
1 IN_SEL0_high 0
(X50)
Schalter 1 für die DVI-Eingangs-
Wahl von DVI-Ausgang 0 (X50)
2 IN_SEL0_low 0
(X50)
Schalter 2 für die DVI-Eingangs-
Wahl von DVI-Ausgang 0 (X50)
3 IN_SEL1_high 1
(X51)
Schalter 1 für die DVI-Eingangs-
Wahl von DVI-Ausgang 1 (X51)
4 IN_SEL1_low 1
(X51)
Schalter 2 für die DVI-Eingangs-
Wahl von DVI-Ausgang 1 (X51)
5 IN_SEL2_high 2
(X52)
Schalter 1 für die DVI-Eingangs-
Wahl von DVI-Ausgang 2 (X52)
6 IN_SEL2_low 2
(X52)
Schalter 2 für die DVI-Eingangs-
Wahl von DVI-Ausgang 2 (X52)
7 IN_SEL3_high 3
(X53)
Schalter 1 für die DVI-Eingangs-
Wahl von DVI-Ausgang 3 (X53)
8 IN_SEL3_low 3
(X53)
Schalter 2 für die DVI-Eingangs-
Wahl von DVI-Ausgang 3 (X53)
IN_SELx_high
IN_SELx_low Funktion
off
off
Deaktiviert DVI-Ausgang x
off
on
Wählt DVI-Eingang 1 (X41) für
DVI-Ausgang x
on
off
Wählt DVI-Eingang 0 (X40) für
DVI-Ausgang x
on on
Illegal
DVI-Ausgang 0 1 2 3
Beispiel
Die dargestellte DIP-Schalter-Einstellung
führt zu folgender Funktionalität:
Schalter
Position
Funktion
1 off
2 off
Deaktiviert DVI-Ausgang 0 (X50)
3 off
4 on
Wählt DVI-Eingang 1 (X41)
für DVI-Ausgang 1 (X51)
5 on
6 off
Wählt DVI-Eingang 0 (X40)
für DVI-Ausgang 2 (X52)
7 on
8 off
Wählt DVI-Eingang 0 (X40)
für DVI-Ausgang 3 (X53)
