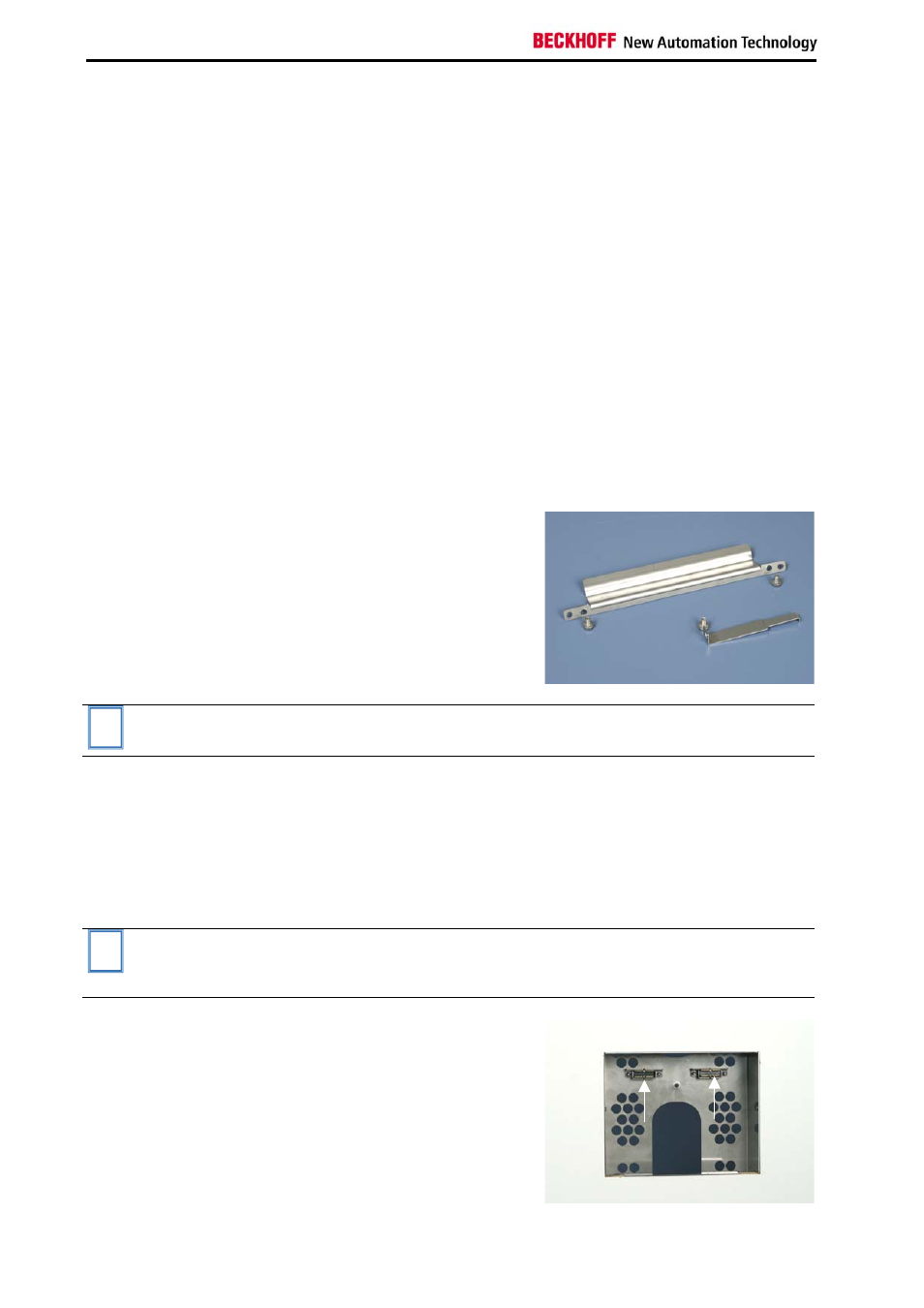

BECKHOFF C9900-M298 - Handbuch (Seite 5)

Montageanleitung
Montageanleitung
Bestimmungsgemäße Verwendung
Der C9900-Wandeinbaurahmen ist für die Aufnahme der Beckhoff Control
Panel konzipiert. Die möglichen Kombinationen von Rahmen und Panel
entnehmen Sie bitte dem Kapitel
Rahmengrößen und Bezeichnungen .
Der Edelstahl-Einbaurahmen kann entweder in eine massive Mauer
eingeputzt oder in einer Trockenbauwand verschraubt werden.
Rahmengrößen und Bezeichnungen
Rahmenbezeichnungen
Folgende Rahmen sind für die unterschiedlichen Panelgrößen verfügbar:
• C9900-M298 - Wandeinbaurahmen für CP6608
• C9900-M311 - Wandeinbaurahmen für CP6609/ CP6909
• C9900-M313 - Wandeinbaurahmen für CP6601/ CP6901
• C9900-M314 - Wandeinbaurahmen für CP6602/ CP6902
• C9900-M316 - Wandeinbaurahmen für CP6603/ CP6903
Lieferumfang
Lieferumfang
Im Lieferumfang enthalten sind:
• 1 Wandeinbaurahmen
(ohne Abb.),
• 1 Einhängewinkel (1) und
• 1 Fangwinkel (2), beide zur
Montage am Control Panel,
• 4 Schrauben M4x5 (3) zur
Montage der beiden Winkel.
1
3
3 2
3
i
Hinweis
Für die Befestigung des Control Panels CP6608 werden nur 3 Schrauben
benötigt (siehe Abbildung oben).
Montage
Montage des Wandeinbaurahmens
Nachdem Sie den benötigten Einbauausschnitt hergestellt haben (siehe
Kapitel
Einbaumaße ), montieren Sie den Wandenbaurahmen in der Wand.
Der notwendige Platz zur Luftzirkulation ist durch die Bauweise bereits
berücksichtigt.
i
Hinweis
Achten Sie bei der Montage auf die richtige Orientierung des
Wandeinbaurahmens! Die vormontierten Haltemagnete müssen sich im
oberen Bereich des Rahmens befinden (siehe Abbildung unten)!
Wandeinbaurahmen in
einer Trockenbauwand
Die Abbildung zeigt den Einbau
des Wandeinbaurahmens in eine
Trockenbauwand.
Gut zu sehen sind die beiden
vormontierten Haltemagnete im
oberen Bereich.
4 C9900-Wandeinbaurahmen
