Montageanleitung

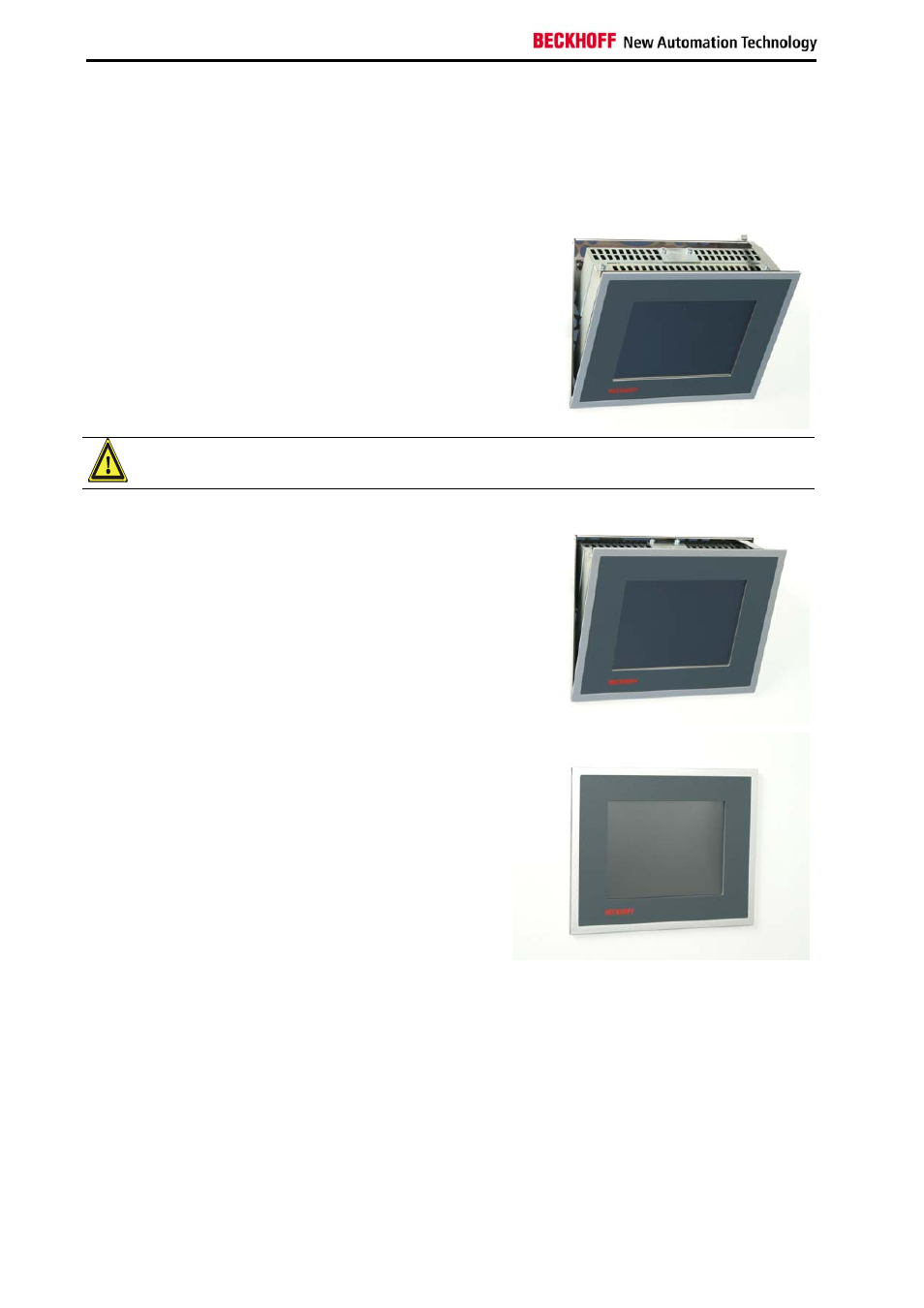

Einsetzen des Control Panels
Nachdem der Wandeinbaurahmen in der Wand installiert ist und die Winkel
am Control Panel montiert sind, kann das Control Panel in den Rahmen
eingesetzt werden:
Control Panel aufsetzen,
Setzen Sie das Control Panel
zunächst mit dem
Einhängewinkel auf die untere
Kante des Einbaurahmens.
Schließen Sie jetzt alle
elektrischen Verbindungen
auf der Rückseite des Control
Panels an.
Achtung
Beachten Sie beim Anschließen der Verbindungen unbedingt die Hinweise
in der jeweiligen Installationsanleitung des Control Panels.
Fangwinkel einrasten
Klappen Sie nun das Control
Panel etwas zurück. Drücken
Sie dabei den Fangwinkel
leicht herunter, damit er unter
der oberen Kante des
Einbaurahmens einrasten
kann.
Das Control Panel ist nun
gesichert und kann nicht mehr
aus dem Rahmen
herausfallen.
und Control Panel
zurückklappen
Klappen Sie das Control
Panel in seine endgültige
Position. Das Panel wird nun
durch die vormontierten
Haltemagnete in seiner
Position gehalten.
Prüfen Sie abschließend
unbedingt den festen Sitz des
Control Panels!
Ausbau des Control Panels
Ausbau in umgekehrter
Reihenfolge Der Ausbau des Control Panels geschieht in umgekehrter Reihenfolge:
1. Greifen Sie vorsichtig hinter die obere Kante des Panels, um das
Gehäuse von den Haltemagneten zu lösen.
2. Klappen Sie das Panel so weit vor, wie es der Fangwinkel zulässt
3. Drücken Sie den Fangwinkel etwas herunter, um das Control Panel
weiter herausklappen zu können.
4. Trennen Sie alle Verbindungen zum Panel.
5. Nehmen Sie das Control Panel vorsichtig aus dem Wandeinbau-
rahmen heraus und setzen Sie es auf einer sauberen, weichen
Unterlage ab.
