BECKHOFF ZS1090-0003 Benutzerhandbuch
Seite 2
Kontaktbelegung
Technische Daten
Übertragungseigenschaften nach Kategorie 5 (Cat. 5)
ISO/IEC 11 801:2002 und EN 50173-1
Schutzart:
IP 20
Steckgeometrie:
RJ 45 nach IEC 60603-7
Aderndurchmesser Daten
1)
: AWG 22 - 24 flexibel
AWG 22 - 23 massiv
Adernisolierung:
max. 1,6 mm Ø
Temperaturbereich:
-40 °C ... +70 °C
Kabelmanteldurchmesser:
6,5 mm - 6,9 mm
Steckzyklen:
mind. 750
Gehäusematerial:
Kunststoff, schwarz
1)
Details siehe technisches Datenblatt
Version 1.1 - 10/2014
Irrtum und technische Änderungen vorbehalten.
Funktion/
Adernfarbe
Kontakt-
Signal
EtherCAT EIA/TIA EIA/TIA
Nr.
568 A
568 B
Transmission
GE
WS GN WS OR
1
Data+/TD+
Transmission
OR
GN
OR
2
Data–/TD–
Receiver
WS
WS OR WS GN
3
Data/RD+
Receiver
BL
OR
GN
6
Data/RD–
6. Datenmodul und Spleißelement in das beigefügte
IDC-Montagewerkzeug einlegen.
7. Datenmodul und IDC-Montagewerkzeug zusam-
menpressen und damit die Schneidklemm-
Verbindung herstellen.
8. Konfektioniertes Datenmodul aus dem IDC-Mon-
tagewerkzeug entnehmen.
9. Oberes Schirmblech aufsetzen und über den
Kabelschirm drücken.
10. Unteres Schirmblech aufsetzen und mit dem
oberen Schirmblech mit einem hörbaren „Klick“
verrasten.
11. Gehäuse über das montierte Datenmodul schieben
und mit einem hörbaren „Klick“ verrasten.
12. Kabelverschraubung festziehen.

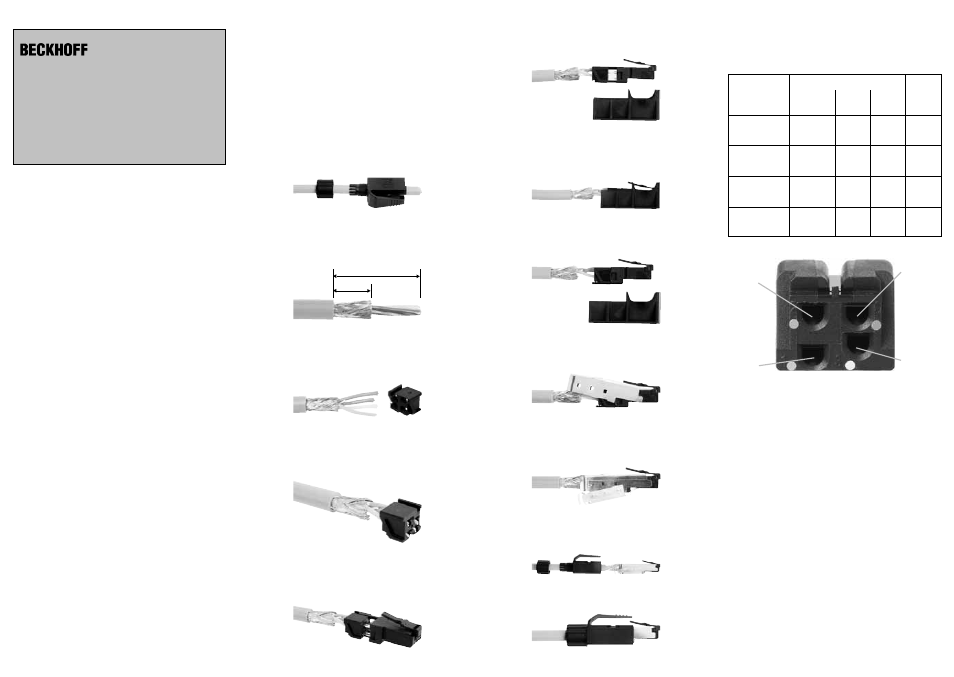

Montageanleitung
Es sind nur wenige Schritte nötig, um ein
EtherCAT/Ethernet -Kabel an einen Beckhoff
ZS1090-0003 -Steckverbinder mit IDC-Anschluss-
technik schnell und zuverlässig anzuschließen.
1. Gehäuse und Verschraubung über den Kabelmantel
schieben.
2. Kabelmantel auf die Länge von 24 mm- und Schirm-
geflecht auf die Länge von 13 mm abisolieren.
3. Adern entsprechend des Farb-Codes auf dem
Spleißelement ausformen.
4. Adern gleichzeitig bis zum Ende in das Spleißelement
einfügen.
5. Spleißelement auf das RJ 45-Datenmodul aufsetzen
und einrasten.
Beschreibung
Der ZS1090-0003 ist ein RJ 45-EtherCAT/Ethernet -
Steckverbinder, an den AWG-22-Leitungen mit IDC-
Technologie angeschlossen werden können. Der Steck-
verbinder ist mit einem Standard-Rastermaß von nur
14 mm ausgeführt, was höchste Packungsdichte in der
Applikation garantiert. Durch einen zusätzlichen Rast-
bügel auf dem Gehäuse wird die Entriegelung des
Steckverbinders deutlich vereinfacht. Mit diesem feld-
konfektionierbaren Steckverbinder können
EtherCAT/
Ethernet -Installationskabel direkt an IP 20-Geräte, die
sich innerhalb eines Schaltschranks befinden,
angeschlossen werden. Dadurch kann auf eine
spezielle Wanddurchführung zur Umsetzung der
Schutzklasse IP 67 auf IP 20 verzichtet werden. Für den
Kunden ergeben sich dadurch ein deutlich verringerter
Installationsaufwand und durch die geringere Anzahl
von Kontaktstellen eine erhöhte Zuverlässigkeit.
Empfohlener Kabeltyp
Der Beckhoff ZS1090-0003 EtherCAT/Ethernet
-
Steckverbinder ist speziell abgestimmt auf die
Konfektionierung mit der Beckhoff ZB9010 Ether-
CAT/Ethernet -Leitung (geschirmt, verdrillt, AWG 22
massiv), gemäß Kategorie 5 (Cat. 5) Verkabelungs-
standard nach ISO/IEC 11801:2002.
24 mm
10 mm
Kontakt 2
(Orange)
Kontakt 1
(Gelb)
Kontakt 6
(Blau)
Kontakt 3
(Weiß)
ZS1090-0003
EtherCAT/Ethernet Steckverbinder
RJ 45, IP 20, 4-polig, feldkonfektionierbar
Beckhoff Automation GmbH
Eiserstraße 5
D-33415 Verl – Germany
http://www.beckhoff.de
