Seite 2
Seite 2/2
AX2090-ND50-
Daten
0060
0072
0090
0110
0143
0170
Induktivität [mH]
0,25
0,20
0,16
0,13
0,10
0,09
Gewicht [kg]
7
10
13
15
25
25
Zulassungen
UL/CSA

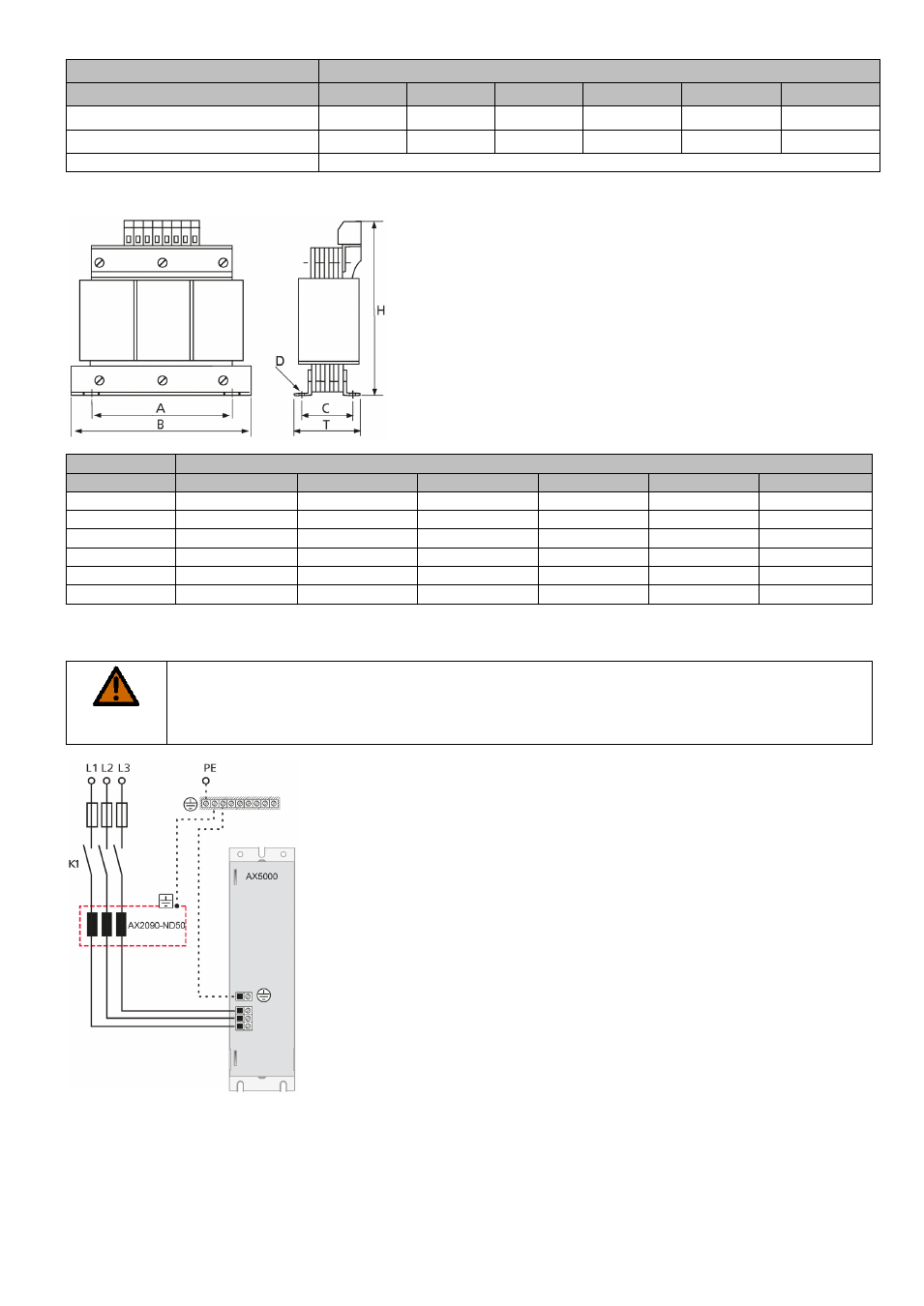

Abmessungen
AX2090-ND50-
Maße
0060
0072
0090
0110
0143
0170
B [mm]
190
190
230
230
240
240
H [mm]
200
240
300
300
330
330
T [mm]
120
110
160
180
200
200
A [mm]
170
170
180
180
190
215
C [mm]
68
78
98
122
125
125
DØ [mm]
8
8
8
8
11
11
Elektrischer Anschluss und Montage
WARNUNG
Vorsicht Verletzungsgefahr durch Stromschlag
Entfernen Sie sämtliche relevanten Sicherungen des Versorgungsnetzes vor der Montage,
Demontage und Verdrahtung der Netzdrossel und schalten Sie den Hauptschalter der Anlage aus.
Montage
1. Verbinden der Schutzleiteranschlusses der Netzdrossel mit der PE-Schiene
2. Anschließen des Anschlusskabels der Netzdrossel an die Klemmen des Antriebsgerätes
3. Verbinden der Netzdrossel mit dem Versorgungsnetz
