BECKHOFF AX2090-NF50 - Handbuch (Seite 2)

AX2090­NF50­
Daten 0063 0100 0150 0180
Zulassungen UL/CSA UL/CSA UL/CSA UL/CSA
Servoverstärker AX5160
AX5172
AX5190 AX5191
AX5192 AX5193

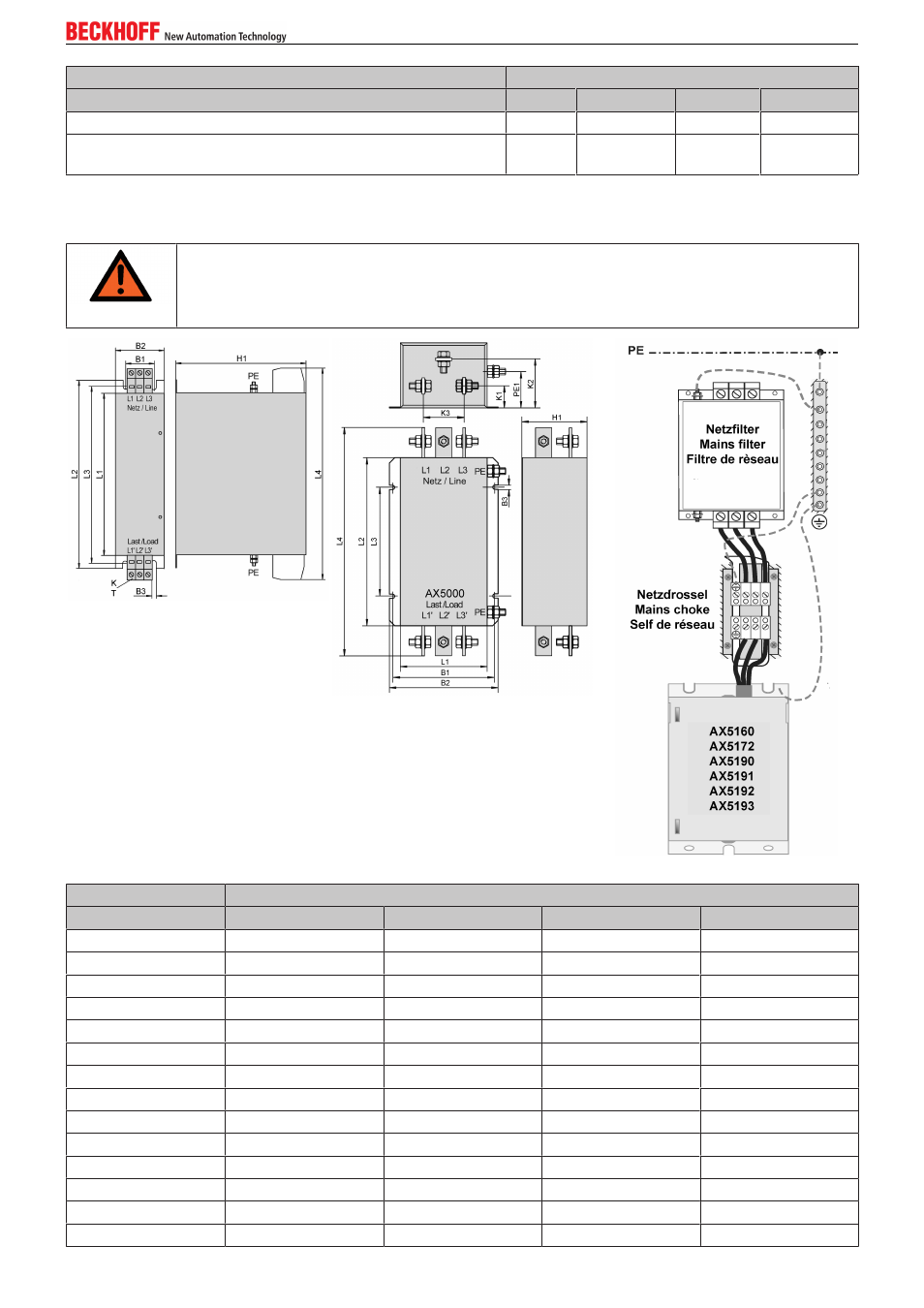

Abmessungen und elektrischer Anschluss
WARNUNG
Vorsicht Verletzungsgefahr durch Stromschlag
Entfernen Sie sämtliche relevanten Sicherungen des Versorgungsnetzes vor der Montage, De­
montage und Verdrahtung der Netzfilter und schalten Sie den Hauptschalter der Anlage aus.
AX2090­NF50­
Maße 0063 0100 0150 0180
B1 [mm] 40 45 60 180
B2 [mm] 62 75 90 200
B3 [mm] Ø7 Ø7 Ø7 Ø8,5
H1 [mm] 180 200 220 120
K [mm 2 ] 0,6 ­ 16 16 ­ 50 35 ­ 95 Stromschienen
K1 [mm] ­­­ ­­­ ­­­ 45
K2 [mm] ­­­ ­­­ ­­­ 86
K3 [mm] ­­­ ­­­ ­­­ 91
L1 [mm] 240 250 280 160
L2 [mm] 280 290 320 310
L3 [mm] 270 270 300 180
L4 [mm] 305 336 380 410
PE1 [mm] ­­­ ­­­ ­­­ 30
PE [mm 2 ] M6 M8 M8 M10
Netzfilter 2
