Drücke Messen direkt in der Busklemme
Diese Application Example stellt die Busklemmen von Beckhoff vor, mit denen der Druck von nicht
aggressiven Gasen integriert im I/O-Feld gemessen werden kann. Neben Aufbau und Funktion wird anhand
von drei Anwendungsbeispielen der Einsatz der Klemmen erläutert.
Differenz- und Absolutdruckmessklemmen KM37xx
Die​Druckmessklemmen​KM37xx​erfassen​direkt​Differenz-​und​Absolutdrücke​von​nicht​aggressiven​Gasen.​Die​Druckmessung​
erfolgt​wie​bei​der​elektronischen​Signalerfassung​über​eine​„normale“​24-mm-Busklemme.​Die​Druckmessklemmen​wandeln​
den​gemessenen​Druck​in​ein​elektrisches​Signal​um​und​stellen​es​als​16-Bit-Wert​der​übergeordneten​Steuerung​zur​
Verfügung.​Das​Messprinzip​beruht​auf​aktuellster​chipintegrierter​Sensorik.​Neben​der​reinen​Messung​führt​der​Halbleiter​
auch​weitere​Funktionen,​wie​die​Temperaturkompensation​und​Vermeidung​von​Langzeitdrift,​durch.​Die​Status-LEDs​zeigen​
die​ordnungsgemäße​Funktion​bzw.​Fehler,​wie​Bereichsüberschreitung​an.
​

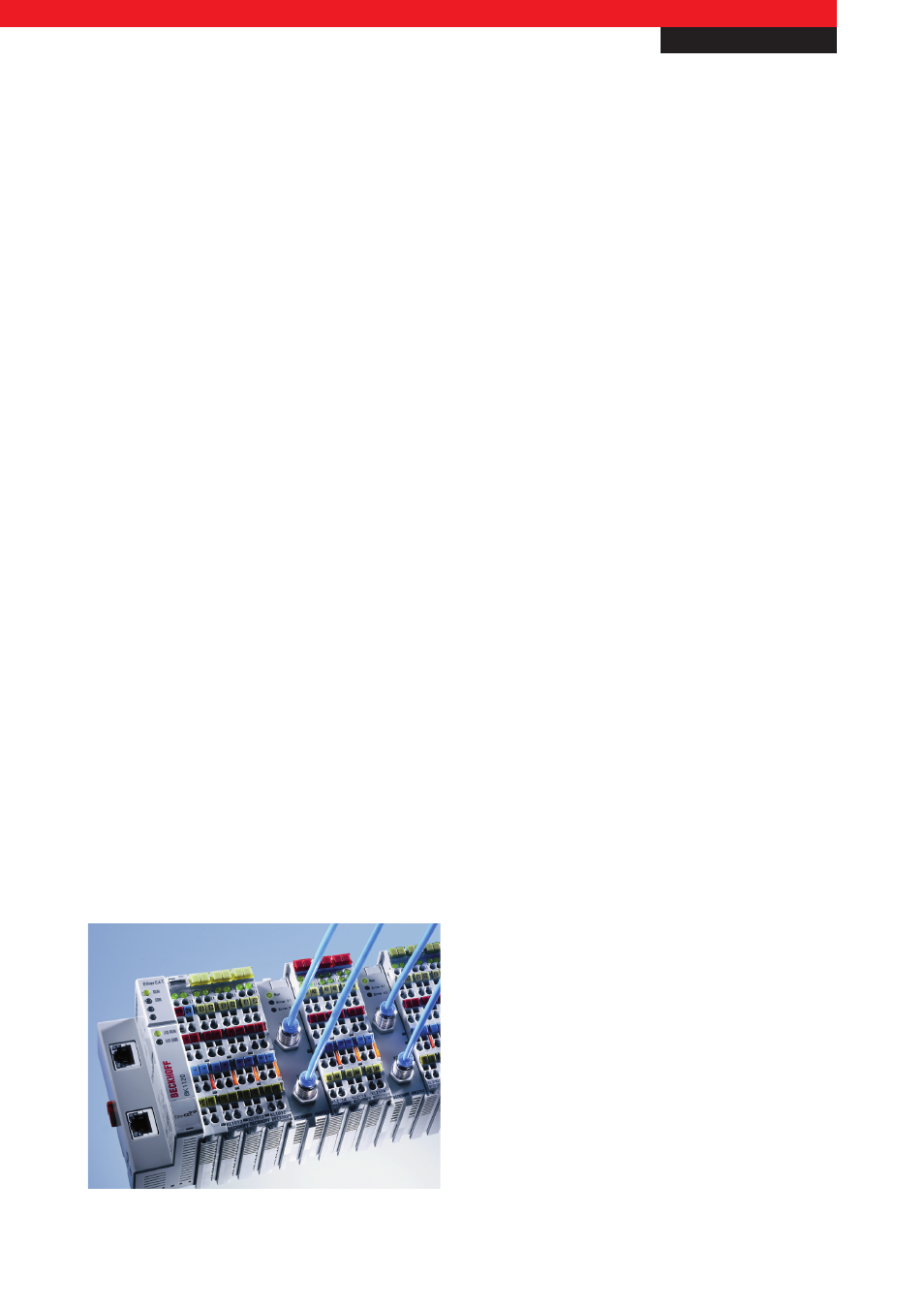

Abb. 1 Druckmessung im I/O-Strang
