Kapitel: Anschlüsse
LVDS
Seite 32
Beckhoff New Automation Technology CB2051

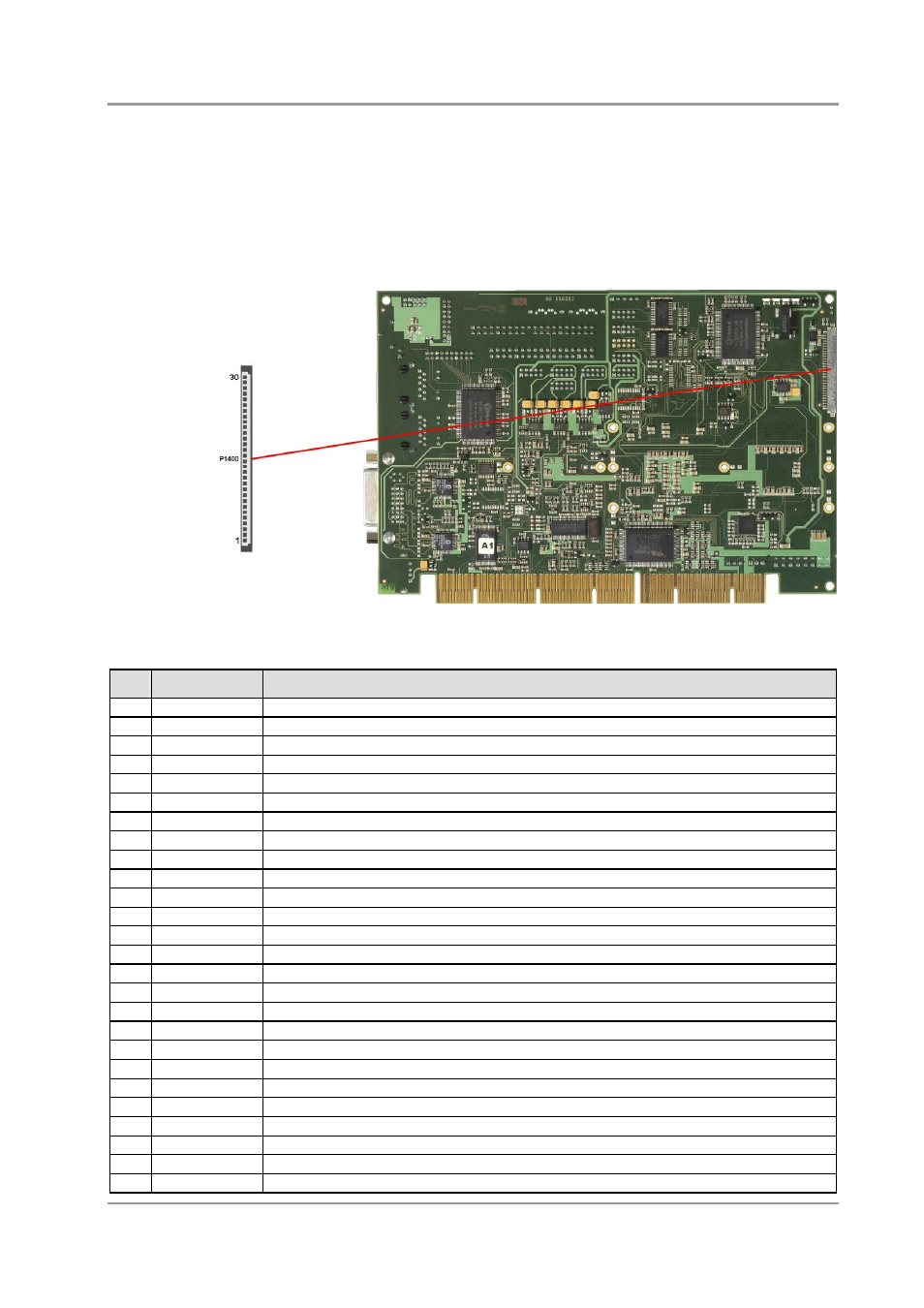

3.14 LVDS
Das Board verfügt über einen 30poligen Flachsteckeranschluss (JAE FI-X30S-HF-NPB, passender
Gegenstecker: FI-X30C(2)-NPB), an dem LVDS-fähige Displays betrieben werden können. Es dürfen nur
geschirmte und verdrillte Anschlusskabel benutzt werden. Der verwendete Display-Typ wird über das
BIOS-Setup eingetragen. Neben den 30 Anschlusspolen verfügt der Stecker noch über zwei Shield-
Kontakte S1 und S2, die in der untenstehenden Pin-Tabelle ausgespart worden sind.
Pinbelegung des 30-poligen LVDS-Steckers:
Pin
Name
Beschreibung
1
TXO00#
LVDS even Data 0 -
2
TXO00
LVDS even Data 0 +
3
TXO01#
LVDS even Data 1 -
4
TXO01
LVDS even Data 1 +
5
TXO02#
LVDS even Data 2 -
6
TXO02
LVDS even Data 2 +
7
GND
Masse
8
TXO0C#
LVDS even Clock -
9
TXO0C
LVDS even Clock +
10
TXO03#
LVDS even Data 3 -
11
TXO03
LVDS even Data 3 +
12
TXO10#
LVDS odd Data 0 -
13
TXO10
LVDS odd Data 0 +
14
GND
Masse
15
TXO11#
LVDS odd Data 1 -
16
TXO11
LVDS odd Data 1 +
17
GND
Masse
18
TXO12#
LVDS odd Data 2 -
19
TXO12
LVDS odd Data 2 +
20
TXO1C#
LVDS odd Clock -
21
TXO1C
LVDS odd Clock +
22
TXO13#
LVDS odd Data 3 -
23
TXO13
LVDS odd Data 3 +
24
GND
Masse
25
3,3V
Versorgungsspannung 3,3V
26
DDC_CLK
EDID Clock für LCD
