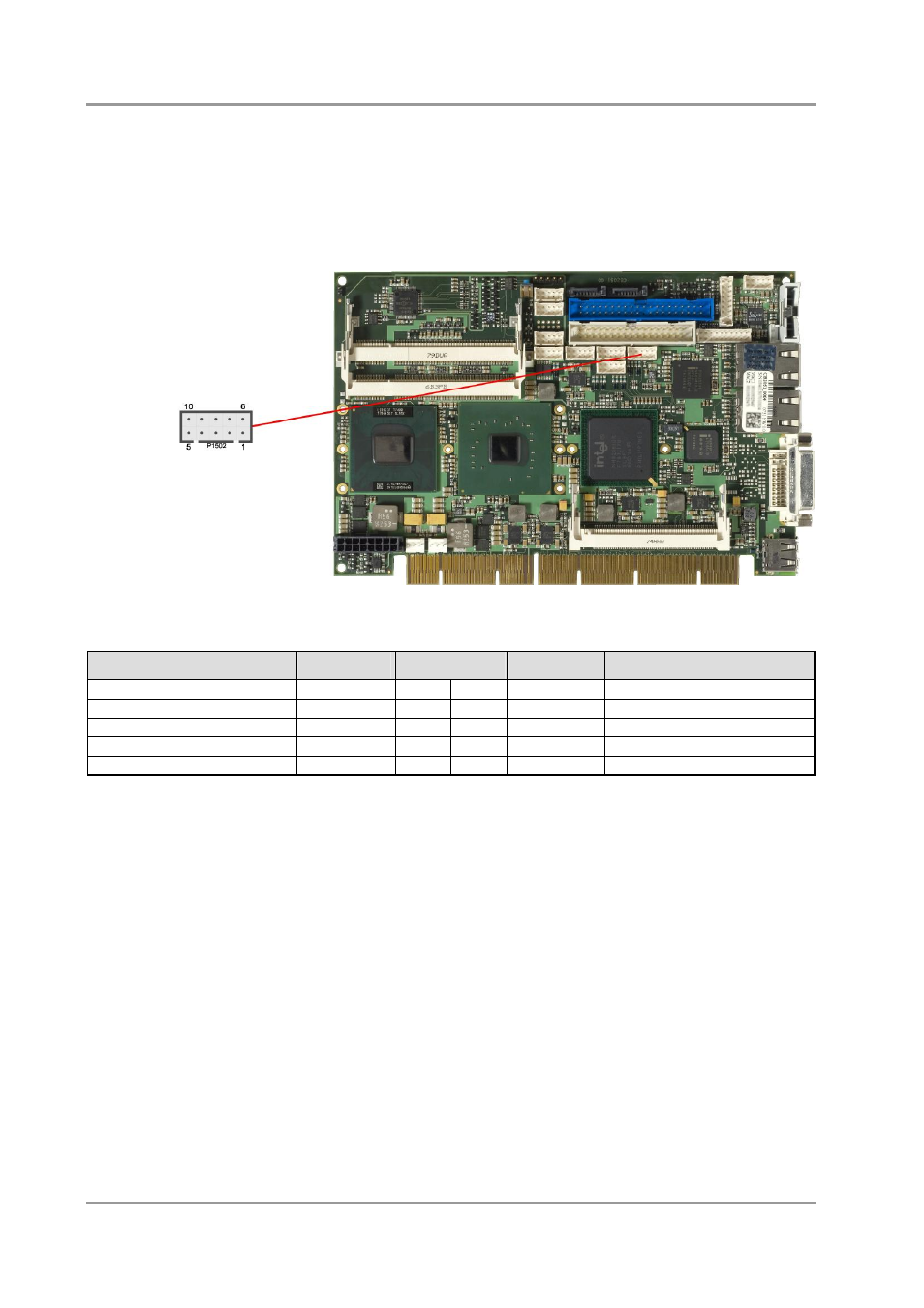

3.20 SMB/I2C
Die Baugruppe besitzt die Fähigkeit, mit anderen Schaltelementen über das SMBus- oder das I2C-
Protokoll zu kommunizieren. Die Anschlüsse hierfür sind in einem 2x5poligen Wannenstecker realisiert
(JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Die SMBus-Signale werden durch
den ICH-Chip verarbeitet (Intel 82801), die I2C-Signale durch den SIO1-Chip (Winbond W83627).
Pinbelegung SMB/I2C-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 3,3V 3,3V
1
6
GND
Masse
SMBus Clock
SMBCLK
2
7
SMBDAT
SMBus Data
SMBus Alarm
SMBALRT# 3
8
SVCC
Standby-Versorgung 5V
I2C-Bus Clock
I2CLK
4
9
I2DAT
I2C-Bus Data
Versorgungsspannung 5V
VCC
5
10
GND
Masse
