1. Funktionsbeschreibung Hardware

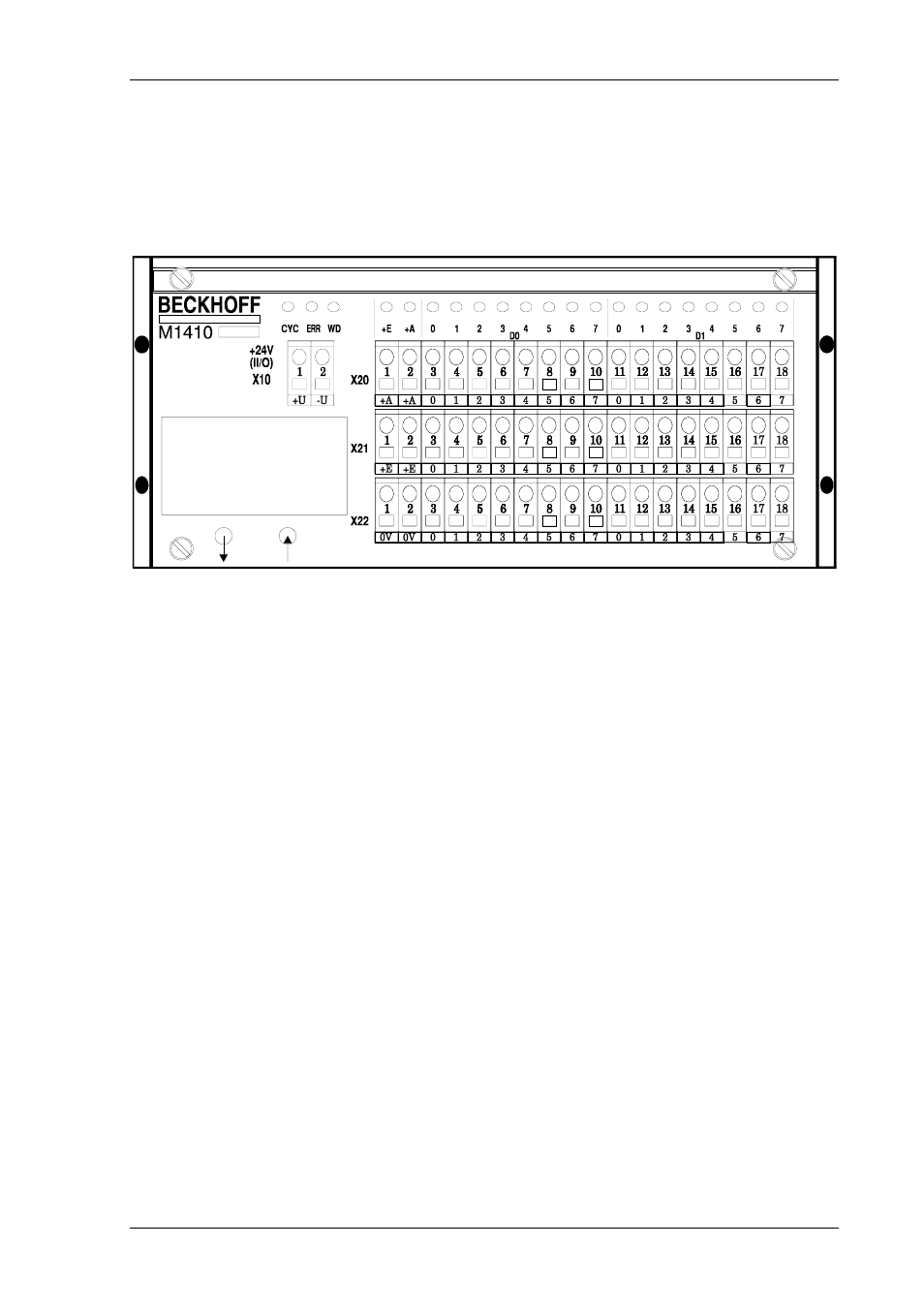

M1410
Allgemeines
Das Parallel Modul M1410 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O-Lightbus
System mit 16 Standard 24 V Ein-/Ausgängen, unterteilt in 2 Ports zu je 8 Bit. Die zwei Ports
D0 und D1 entsprechen den Datenbytes im II/O-Lightbus-Übertragungsprotokoll, und sind je
nach Anwendung als Ein- oder Ausgang konfigurierbar.
Jeder Ein-/Ausgang ist mit einer LED versehen, die den momentanen Signalzustand anzeigt.
Des weiteren sind für den II/O-Lightbus-Ring drei Diagnose- LEDs angebracht :
LD1
Die grüne LED 'CYCLE' wird mit dem Startbit eines jeden Telegramms
eingeschaltet und mit dem Stopbit eines jeden Telegramms wieder ausgeschaltet.
LD2
Die rote LED 'ERROR' wird nach dem Erkennen eines fehlerhaften Telegrammes
(Checksum, Frame) eingeschaltet und nach dem Durchlaufen drei
aufeinanderfolgender richtiger Telegramme (Checksum, Frame) wieder
ausgeschaltet.
LD3
Die grüne LED 'Watchdog' wird durch ein gültiges Schreibtelegramm mit
übereinstimmender Adresse eingeschaltet. Wenn in den folgenden 100 ms kein
weiteres Telegramm mit oben angegebenen Eigenschaften erkannt wird, schaltet
ein selbstständiger Baustein auf dem Modul alle Ausgänge ab.
Im Fehlerfall werden aus Sicherheitsgründen alle Ausgänge ausgeschaltet.
